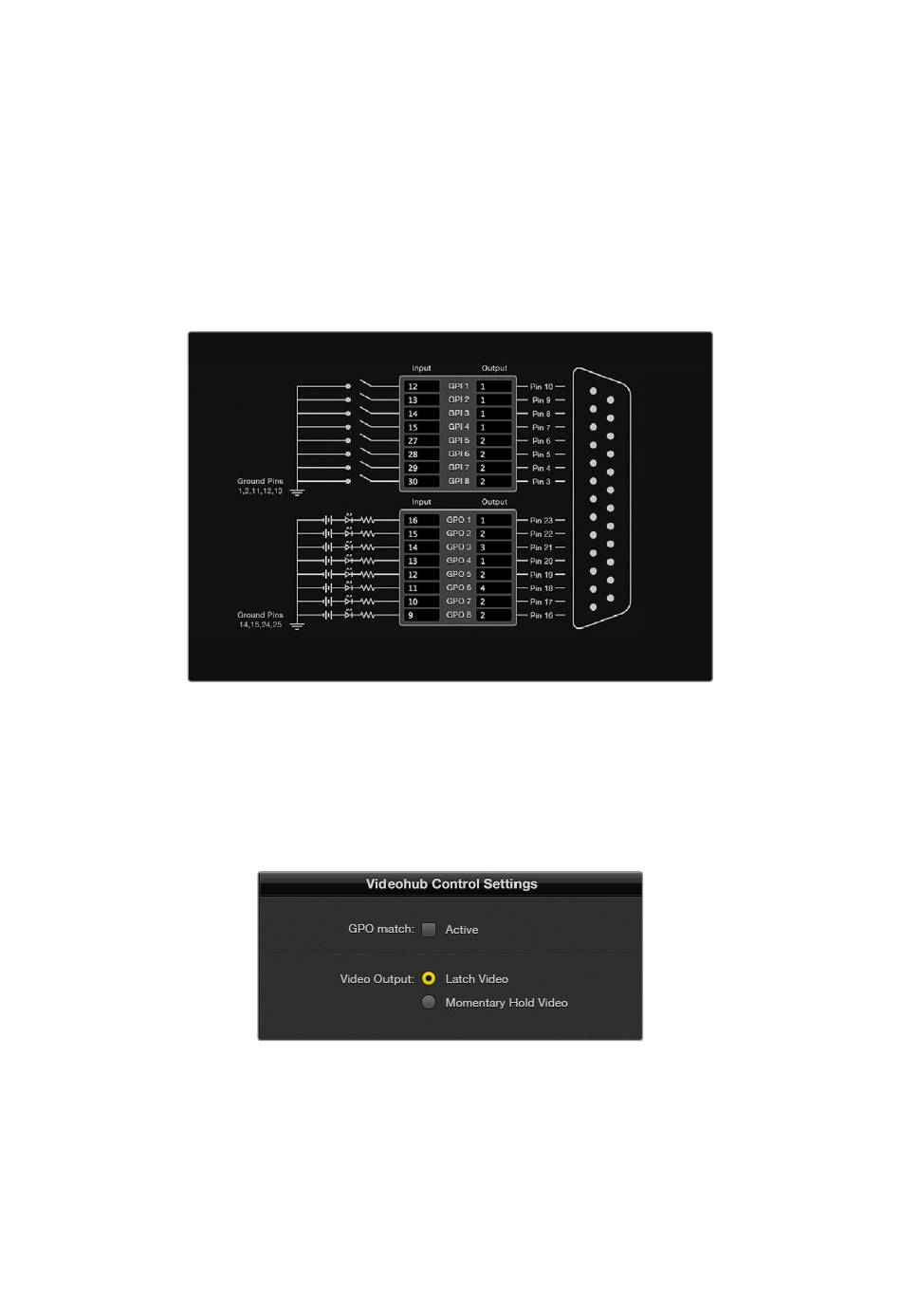

Configurer les GPI
La GPI and Tally Interface est dotée de 8 GPI permettant de router les points de croisement. Dans
l'exemple ci-dessous, si le GPI 1 détecte un contact à la fermeture, Input 12 commutera sur Output 1.
Cela signifie que si vous appuyez sur l'interrupteur du CCU, la vidéo envoyée sur Input 12 sera
affichée à l'écran.
Les points de croisement peuvent être configurés sur le Videohub Hardware Panel Setup en
cliquant simplement dans les champs Input et Output du diagramme et en saisissant les numéros
correspondants.
La fenêtre Videohub Control Settings offre deux façons de prévisualiser la sortie du Videohub.
Cliquez dans le diagramme pour changer les entrées et les sorties entre les points de
croisement GPI et le tally
Latch Video
Si vous souhaitez que la sortie reste sélectionnée, choisissez l'option
vous pouvez appuyer une fois sur l'interrupteur du CCU et que l'entrée du point de croisement
sélectionné restera affichée sur le moniteur jusqu'à ce qu'un autre point de croisement soit
sélectionné.
Sélectionnez
qu'un autre point de croisement soit sélectionné. Choisissez l'option
Momentary Hold Video
de croisement précédent lorsque vous relâchez l'interrupteur.
Momentary Hold Video
Sélectionnez cette option si vous voulez que le signal de sortie retourne sur l'entrée précédente
après que vous ayez relâché l'interrupteur du CCU. Par exemple, lorsque vous maintenez
l'interrupteur enfoncé, Input 13 sera affiché à l'écran, mais dès que vous l'aurez relâché, ce sera Input
12 qui apparaîtra.
Latch Video si vous voulez maintenir la vidéo jusqu'à ce
si vous voulez que la vidéo retourne au point
Latch Video. Cela signifie que
