GPI ve Tally Arayüzü
GPI and Tally Interface; bir kamera kontrol cihazı veya CCU'dan kontrol edilen kameraların
birisinden gelen videoyu, operatörün tek monitöre göndermesinin gerektiği çok kameralı
yapımlar için düşük maliyetli bir alternatiftir. 8 adet yapılandırılabilir GPI ve GPO sunar.
Belirli sinyal dağıtım noktası koşulları altında seçili kamerayı operatörün monitörüne yönlendirmesi
için GPI'lar, Videohub cihazınıza ethernet üzerinden komutlar gönderir. GPO'lar; kameralarınıza
veya belirli sinyal dağıtım noktası koşulları altındaki diğer cihazlara bir tally sinyali gönderir.
Kendinize özel kablo üretirken, cihazın arkasında bulunan bağlantı diyagramına başvurun.
GPI ve Tally Arayüzünün Düzenlenmesi
GPI and Tally Interface cihazı, ArayüzüVideohub Hardware Panel Setup yazılımı kullanılarak
yapılandırılır. GPI and Tally Interface cihazını kullanmadan önce, yazılımın en son sürümünü
yüklemeniz gerekebilir.
1 Güç adaptörünü, GPI and Tally Interface cihazına bağlayın.
2 GPI ve Tally Arayüzünü USB Tip A'dan B'ye bir kablo ile bilgisayarınıza bağlayın.
3 Yazılımı açın ve yazılım, GPI and Tally Interface cihazının daha önce bir Videohub için
yapılandırılıp yapılandırılmadığını tespit eder. Cihaz bu yazılıma sahipse herhangi bir değişikliğe
gerek kalmadan açılır. Aksi taktirde, GPI and Tally Interface cihazınızın bir ATEM görüntü mikseri
ile kullanılmak üzere yapılandırıldığını ve Videohub ile kullanım için yeniden yapılandırılması
gerektiğini belirten bir mesaj göreceksiniz. "Yes" ibaresini tıklayın. Kısa bir süre sonra, GPI and
Tally Interface cihazı bir Videohub istemcisi olarak yeniden yapılandırılır.

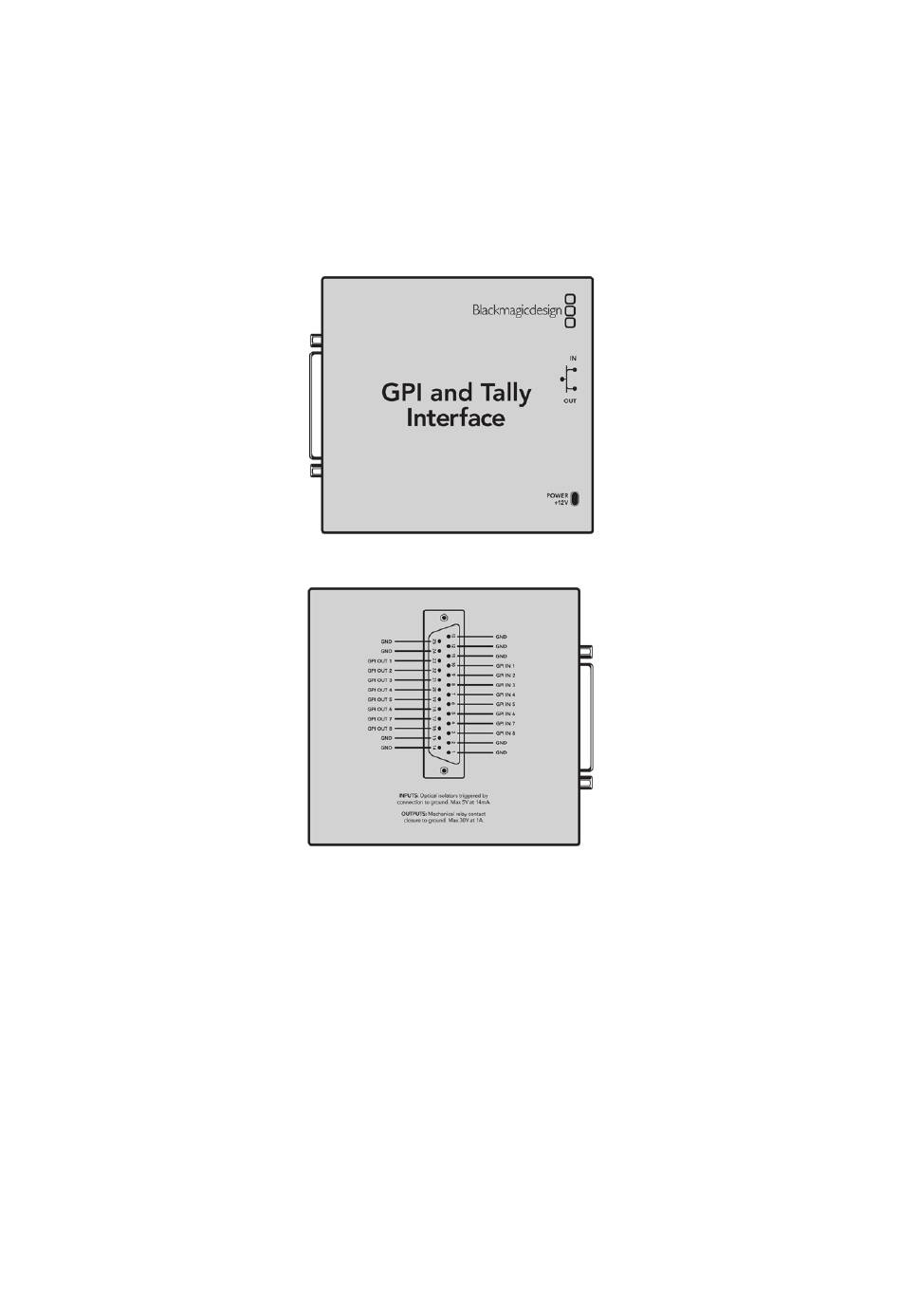

GPI ve Tally Arayüzü
DB25 konektörün bağlantı şeması
Videohub Hardware Panel Setup Yazılımı 520
