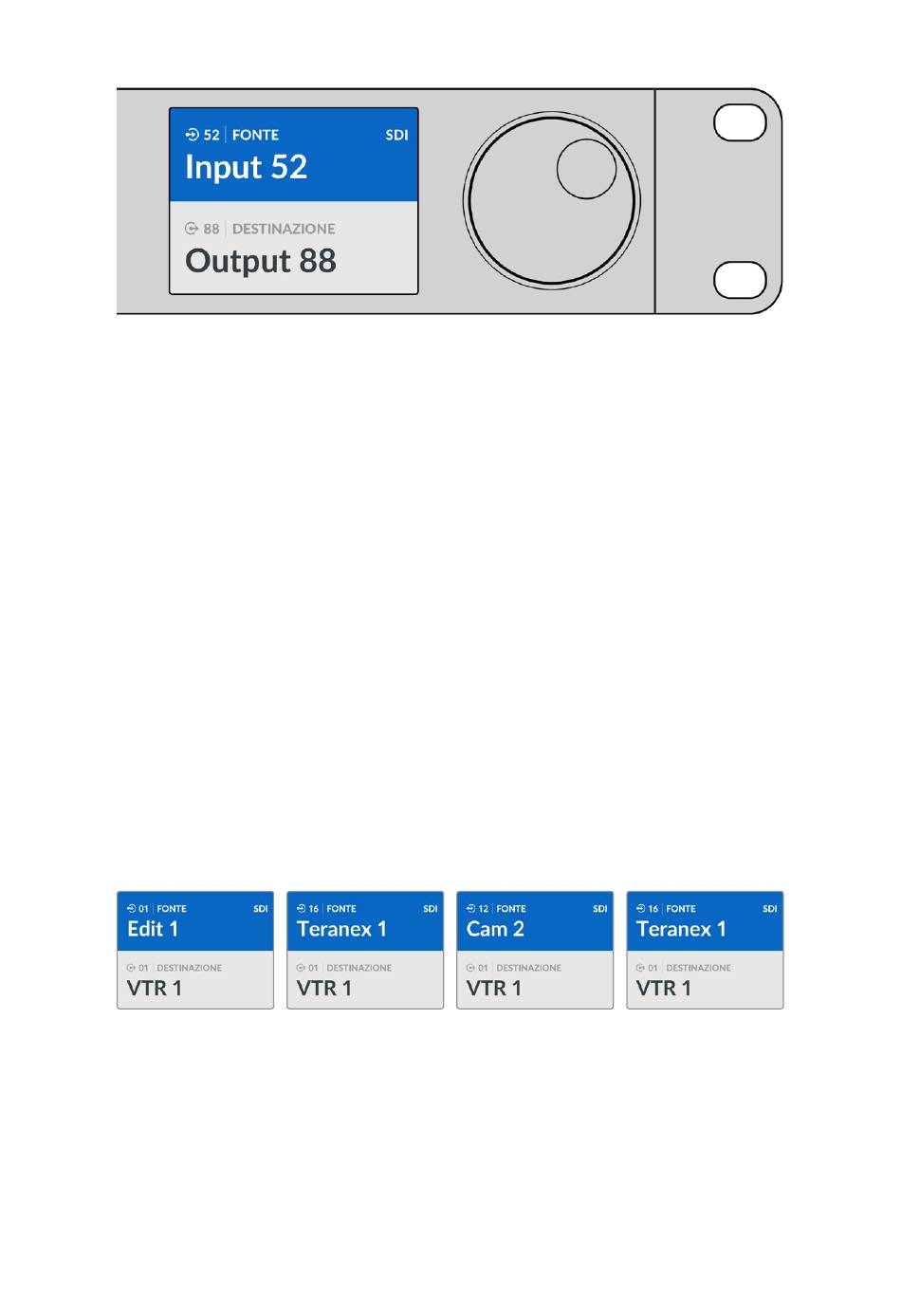

Se hai deciso di usare le etichette di default delle porte SDI e remote delle matrici Videohub, puoi premere il
numero delle porte per cambiare percorso. Questo esempio indica che la porta numero 88 è stata selezionata
come destinazione e la porta numero 52 come fonte. Per confermare questo percorso bisogna premere TAKE
Creare percorsi ruotando la manopola
Anche se hai personalizzato le etichette delle porte della matrice Videohub, puoi sempre usare
la manopola per scorrere la lista delle fonti e delle destinazioni. È il metodo più lento ma
comunque utile per vedere la lista completa dei dispositivi disponibili e delle porte. Se hai
impostato Videohub Master Control Pro come controller NMOS, potrai navigare tra i dispositivi
video IP 2110 disponibili.
1 Premi il pulsante DEST. Il display LCD evidenzierà in blu il campo Destination.
2 Se la tua matrice Videohub è dotata della porta RS-422 di controllo remoto, premi il
pulsante LEVEL per impostare il livello di instradamento opportuno. In assenza della porta
RS-422, ignora questo passaggio.
3 Ruota la manopola in senso orario o antiorario fino alla destinazione desiderata. Il display
LCD mostrerà la destinazione.
4 Premi il pulsante SRC. Si illuminerà in bianco. Il display LCD evidenzierà in blu il
campo Source.
5 Ruota la manopola in senso orario o antiorario fino alla fonte desiderata. Il display LCD
mostrerà la fonte.
6 Il pulsante TAKE lampeggerà in rosso, in attesa di conferma del cambio di percorso. Premi
TAKE per confermarlo o CLEAR per annullarlo. Videohub Master Control Pro tornerà allo
stato di inattività e mostrerà il percorso attivo sul display LCD.
Questo esempio mostra tutte le fonti che è possibile instradare sulla destinazione VTR 1, secondo il livello di
instradamento SDI. Ruotando la manopola, il display LCD mostra sequenzialmente i nomi dei dispositivi delle
fonti video per trovarle con facilità
Creare percorsi usando i pulsanti programmabili e la manopola
Se hai personalizzato le etichette delle porte della matrice Videohub o impostato Videohub
Master Control Pro come controller NMOS, puoi usare i pulsanti programmabili e la manopola
per vedere una breve lista delle fonti e delle destinazioni. È un metodo veloce e intuitivo
perché non dovrai ricordare il numero delle porte, e nella lista vedrai solo i dispositivi pertinenti.
Per facilitare la ricerca consigliamo di etichettare i dispositivi per categoria, per esempio VTR,
Cam o Mon.
