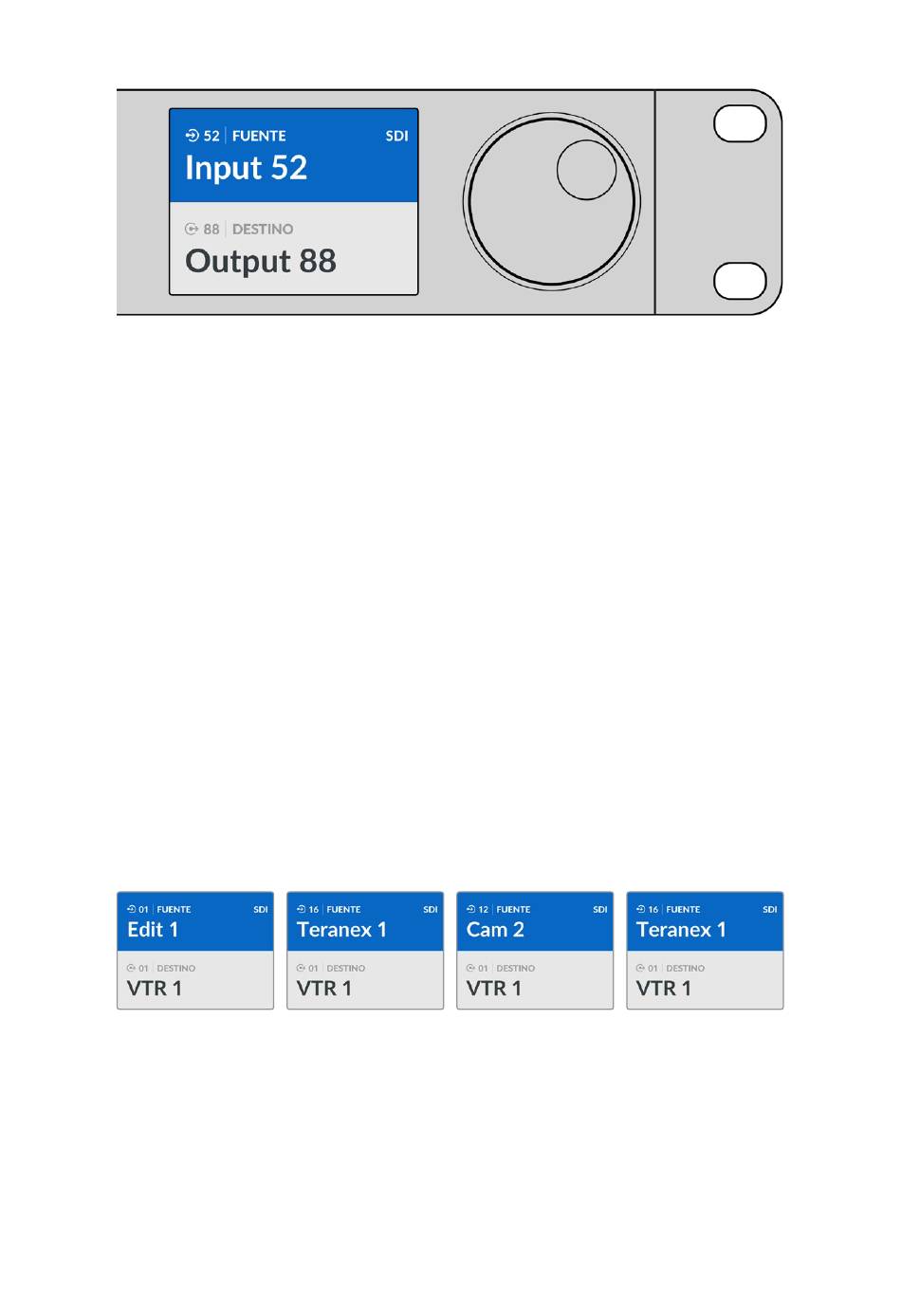

Si se han mantenido los rótulos predeterminados para los puertos SDI y de control remoto, basta con introducir
el número de la conexión para realizar cambios en la distribución de la señal. En este ejemplo, presione el botón
DEST e introduzca el número de puerto 88. Luego, presione
TAKE para confirmar los cambios.
Selección de fuentes y destinos con el mando giratorio
Siempre cabe la posibilidad de emplear el mando giratorio para ver a la lista de fuentes y destinos,
tanto si se han personalizados los rótulos de los puertos como si no. Este método, aunque es útil y
permite ver todos los equipos y puertos disponibles, es el más lento. Al emplear el panel Videohub
como controlador NMOS, es posible utilizar este método para ver los equipos IP 2110 disponibles.
1 Oprima el botón DEST. El campo correspondiente al destino se destacará en azul en la pantalla.
2 Si la matriz Videohub cuenta con puertos de control remoto RS-422, presione el botón
hasta que se haya configurado el nivel de distribución adecuado para los equipos conectados.
En caso contrario, puede ignorar este paso.
3 Gire el mando hacia la derecha o la izquierda hasta encontrar el destino deseado. El puerto de
destino se visualizará en la pantalla.
4 Presione el botón SRC
se destacará en azul en la pantalla.
5 Gire el mando hasta encontrar el destino deseado. La fuente se visualizará en la pantalla.
6 El botón TAKE parpadeará en rojo indicando que está esperando la confirmación de los
cambios. Presiónelo para cambiar la asignación inmediatamente u oprima
El modelo Videohub Master Control volverá al estado de espera y mostrará en la pantalla los
últimos cambios realizados.
En este ejemplo, el mando giratorio se ha empleado para visualizar todas las fuentes que se pueden asignar al
destino VTR 1, basándose en el nivel de distribución SDI. Al girar el mando, los nombres de las fuentes van
apareciendo en la pantalla facilitando así su búsqueda.
Selección de fuentes y destinos con los botones personalizables y el mando
giratorio
Si se han personalizado los rótulos de los puertos en la matriz Videohub o configurado el panel
Videohub Master Control Pro como controlador NMOS, es posible emplear los botones
personalizables y el mando giratorio a fin de encontrar una lista acotada de las fuentes y los
destinos. Este método es rápido e intuitivo, ya que solo hay que desplazarse por la lista de equipos
y no es necesario recordar los números de los puertos. Es muy eficiente si se han rotulado los
equipos por nombre, como videograbador, cámara o monitor.
hasta que se encienda en blanco. El campo correspondiente al destino
SRC e introduzca el número 52. Presione el botón
CLEAR
Uso del panel Videohub Master Control Pro
LEVEL
para cancelar.
