Konfigurieren als XY-Controller
1
Setzen Sie den Schieberegler „Number of Destinations" für Ihr Ziel auf die gewünschte Zahl.
2

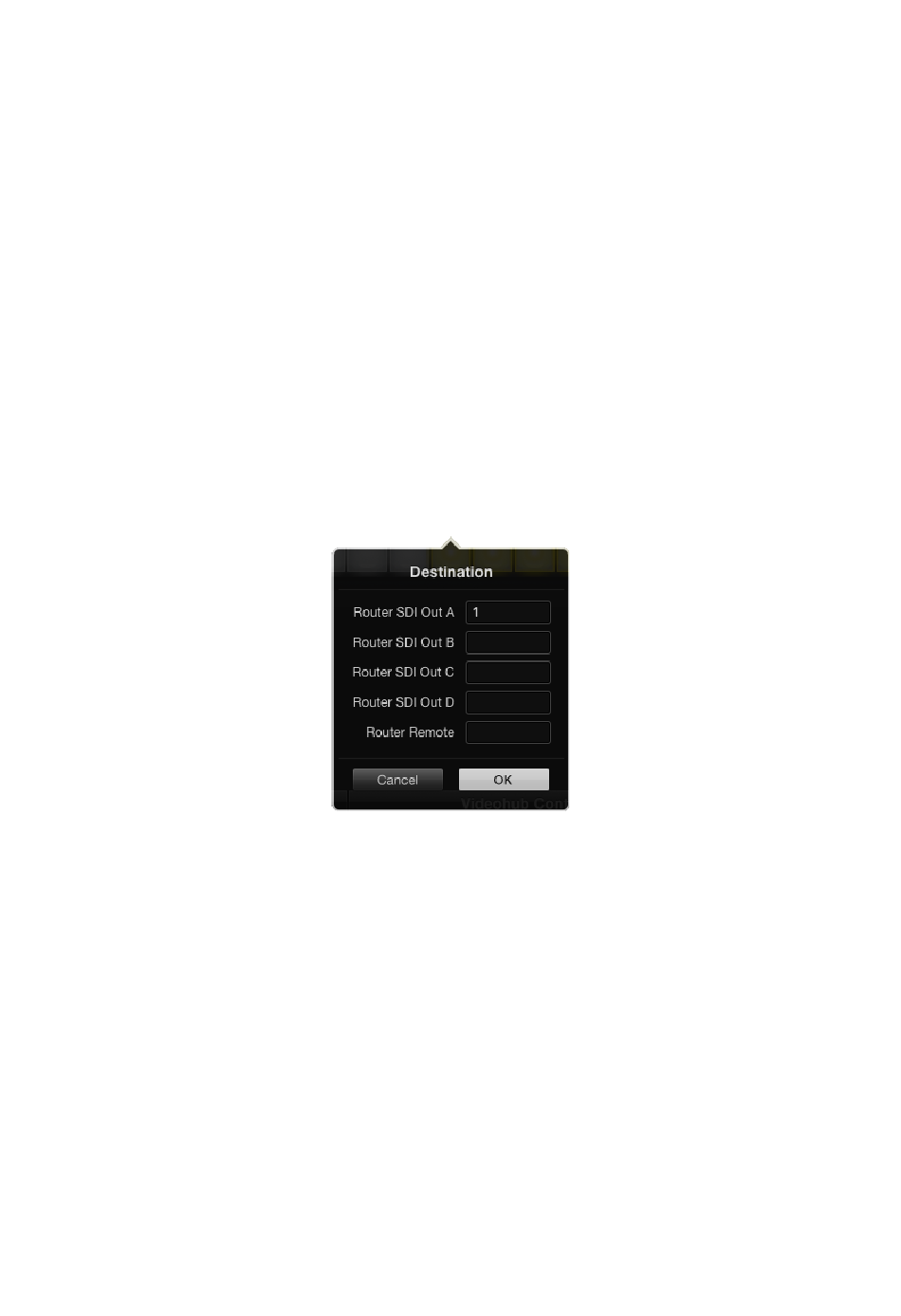

Jetzt können Sie die Ziel-Buttons konfigurieren. Klicken Sie dazu auf der Bedienoberfläche auf
jeden goldfarbenen Button. Geben Sie in das Feld „Router SDI Out A" die Nummer des Videohub
Ausgangsports ein, an den das Zielgerät angeschlossen ist. Wenn Ihr Zielgerät SDI-Signale für
Dual Link oder Quad Link empfängt, müssen Sie zusätzlich noch die Nummer eines
Ausgangsport in die Felder „Router SDI Out B" bzw. C oder D eingeben. Für den Fall, dass Ihre
Videohub RS-422-Decksteuersignale an ein Zielgerät routet, gibt es zudem das Feld
„Router Remote".
3
Klicken Sie zur Bestätigung auf OK. Wenn Sie die Anzahl an Ziel-Buttons erhöhen, wird die
Anzahl der verfügbaren Quell-Buttons entsprechend reduziert.
4
Klicken Sie auf der Bedienoberfläche auf die einzelnen weißen Buttons, um die Quell-Buttons zu
konfigurieren.
5
Geben Sie in das Feld „Router SDI In A" die Nummer des Videohub Eingangsports ein, mit dem
das Quellgerät verbunden ist. Wenn Ihr Zielgerät Dual oder Quad Link SDI-Signale empfängt,
müssen Sie ggf. zusätzlich die Nummer eines Eingangsports in die Felder „Router SDI Out B"
bzw. C oder D eingeben. Um mit Ihrer Videohub von einem Quellgerät aus RS-422-
Decksteuerungssignale zu routen, verwenden Sie das Feld „Router Remote".
6
Klicken Sie zur Bestätigung auf OK.
Anzahl von Makros
Mit Makros können Sie die Signalwege durch Drücken eines einzigen Buttons zu bis zu
16 Koppelpunkten gleichzeitig ändern.
1
Setzen Sie die Makroanzahl mit dem Schieberegler auf 10. Wenn Sie die Anzahl an Makro-
Buttons erhöhen, wird die Anzahl der verfügbaren Quell-Buttons entsprechend reduziert.
2
Klicken Sie auf einen grünen Makro-Button, um das zugehörige Fenster einzublenden. Geben
Sie darin 16 Paare aus Quellen und Zielen ein.
3
Klicken Sie danach auf OK, um die Signalwege zu speichern und das Fenster zu schließen.
Klicken Sie auf einen Ziel-Button, um ihn zu
konfigurieren
Videohub Hardware Panel Setup
