6 Naciśnij przycisk skonfigurowany dla danego typu urządzenia źródłowego, np. karty
przechwytującej. Przycisk powinien zaświecić się na biało.
7 Wpisz numer urządzenia źródłowego za pomocą przycisków numerycznych, np. 03 dla
karty przechwytującej o nazwie
migał na biało.
8 Przycisk TAKE będzie migał na czerwono, oczekując na potwierdzenie zmiany ścieżki. Po
naciśnięciu przycisku
naciśnij CLEAR, a zmiana ścieżki nie nastąpi. Videohub Master Control Pro powróci wtedy
do stanu spoczynku z najnowszą ścieżką wyświetloną na ekranie LCD.
Jeśli dowolny przycisk skonfigurowany do źródła lub kierunku docelowego miga, ale nie
pozostaje podświetlony, Videohub Master Control Pro uniemożliwia wybranie przycisku,
ponieważ typ sprzętu nie został oznaczony jako źródło lub kierunek docelowy, lub nie
pasuje do bieżącego poziomu routingu. Na przykład kamery nie powinny być z reguły
ustawiane jako kierunki docelowe, a monitory nie powinny być ustawiane jako źródła i nie
będą pasować do poziomu routingu RS-422. Aby dowiedzieć się, jak to zmienić, zapoznaj
się z informacjami na temat mapowania przycisków w sekcji „Blackmagic Videohub Setup".
Jeśli wiesz, że chcesz wybrać
wybrać ścieżkę bezpośrednio, bez konieczności przewijania:

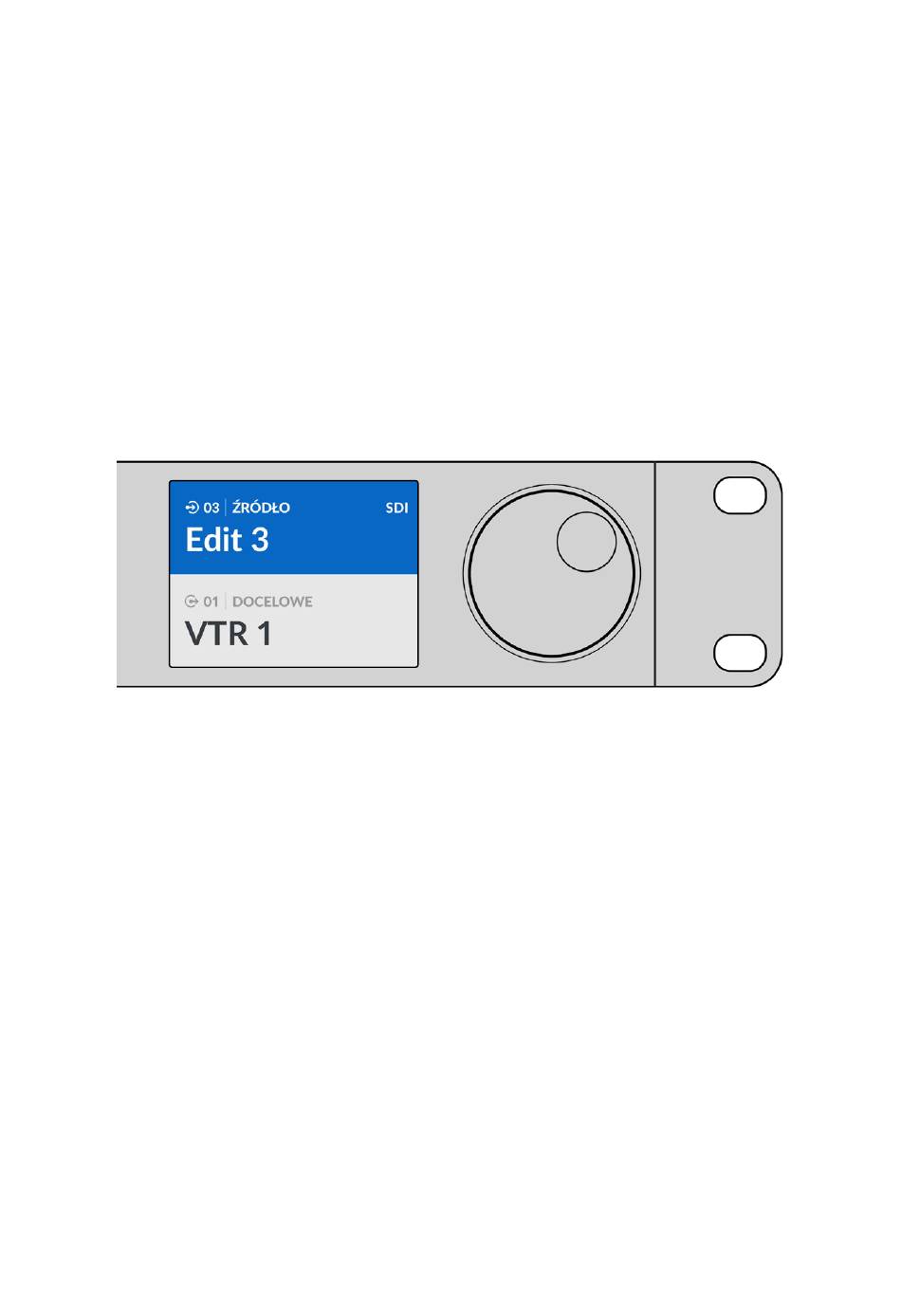

1 Naciśnij przycisk kierunku docelowego z etykietą DEST. Naciśnij skonfigurowany przycisk
VTR, a następnie naciśnij przycisk 1. VTR 1 zostanie wyświetlony w polu docelowym.
2 Naciśnij przycisk źródła SRC. Naciśnij skonfigurowany przycisk Edit, a następnie naciśnij 3.
W polu źródła pojawi się
3 Naciśnij TAKE, aby potwierdzić zmianę ścieżki.
Informacje na temat poziomów routingu
Jeśli Videohub jest wyposażony w porty sterowania RS-422, można użyć przycisku
na panelu sterowania Videohub Master Control Pro, aby zmniejszyć listę źródeł i kierunków
docelowych według poziomu routingu.
Jeśli urządzenie Videohub nie jest wyposażone w funkcję sterowania przez RS-422 lub jeśli
urządzenie Master Control Pro zostało ustawione jako sterownik NMOS, na wyświetlaczu LCD
zawsze będzie wyświetlany komunikat
dodatkowych informacji o poziomach routingu.
Zmiana poziomów routingu
Aby przełączać się między poziomami routingu, zacznij od naciśnięcia przycisku docelowego
DEST. Teraz naciśnij przycisk LEVEL, aby przełączać się między poziomami routingu:
SDI 422
Wybierz ten poziom routingu, aby ograniczyć listę do urządzeń wideo z pasującymi etykietami portów
zdalnych i SDI. Poziom ten jest powszechnie używany z kartami przechwytującymi SDI i dekami VTR,
ale nie może być używany z kamerami i monitorami, ponieważ nie mają one portów zdalnych RS-422.
Edit 03. Po naciśnięciu każdy przycisk numeryczny będzie
TAKE ścieżka zostanie natychmiast zmieniona. W przeciwnym razie
Edit 3 jako źródło, a
Edit 3.
SDI lub NMOS
VTR 1 jako kierunek docelowy, możesz
i nie trzeba będzie czytać żadnych
Korzystanie z Videohub Master Control Pro
LEVEL
