1 Oprima el botón DEST. El campo correspondiente al destino se destacará en azul en la pantalla.
2 Si la matriz Videohub cuenta con puertos de control remoto RS-422, presione el botón
hasta que se haya configurado el nivel de distribución adecuado para los equipos conectados.
En caso contrario, puede ignorar este paso.
3 Presione un botón que haya sido personalizado para un tipo de fuente, por ejemplo, una tarjeta
de captura. El botón se encenderá de amarillo.
4 Gire el mando hacia la derecha o la izquierda hasta encontrar el destino deseado. En este
ejemplo, el destino llamado
botón blanco CLEAR
5 Presione el botón SRC. El campo con la fuente se destacará en azul en la pantalla.
6 Presione un botón que haya sido personalizado para un tipo de fuente, por ejemplo, una tarjeta
de captura. El botón se encenderá de blanco.
7 Gire el mando hacia la derecha o la izquierda hasta encontrar el destino deseado. En este
ejemplo, el destino llamado
botón blanco CLEAR
8 El botón TAKE parpadeará en rojo indicando que el equipo está esperando la confirmación de
los cambios. Presione el botón
presione CLEAR para cancelar los cambios. El modelo Videohub Master Control volverá al
estado de espera y mostrará en la pantalla los últimos cambios realizados.
Si algún botón personalizado como fuente o destino parpadea sin permanecer encendido, es
porque el panel de control está impidiendo su selección, debido a que el tipo de equipo no ha
sido identificado como un dispositivo fuente o de destino, o porque no coincide con el nivel de
distribución actual. Por ejemplo, las cámaras normalmente no deben configurarse como
dispositivos de destino, ni los monitores como fuente. Consulte el apartado correspondiente a
este panel de control para obtener más información.

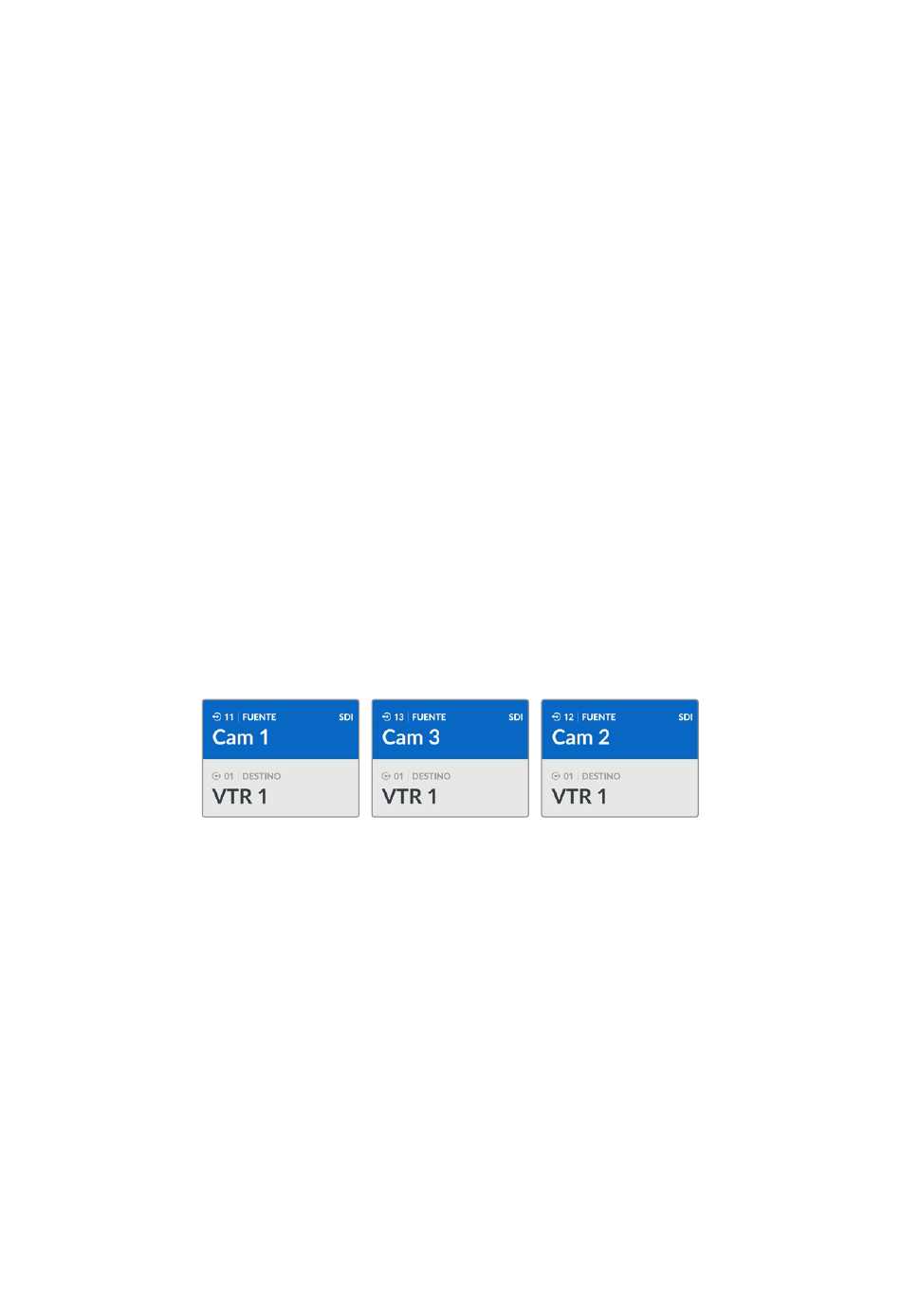

En este ejemplo, solo se ha presionado el botón numérico 3, por lo que, al ver la lista,
únicamente aparecerán las fuentes con dicho número en su nombre. Se trata de un
modo rápido de encontrar fuentes, puesto que solo se visualizará una lista reducida de
equipos en función del grupo asociado al número.
Selección de fuentes y destinos con los botones personalizables y el mando
giratorio
Si se han personalizado los rótulos de los puertos en la matriz Videohub o configurado el panel
Videohub Master Control Pro como controlador NMOS, es posible emplear los botones
personalizables y el mando giratorio a fin de encontrar una lista acotada de las fuentes y los
destinos. Este método es rápido e intuitivo, ya que solo hay que desplazarse por la lista de equipos
y no es necesario recordar los números de los puertos. Además, es muy útil si los equipos se han
agrupado por número, por ejemplo, para reflejar una ubicación, como todos los equipos del
estudio 3 con dicho número: VTR3, Edit 3, Cam 3A, Cam 3B, Mon 3A y Mon 3B.
1 Oprima el botón DEST. El campo correspondiente al destino se destacará en azul en la pantalla.
2 Si la matriz Videohub cuenta con puertos de control remoto RS-422, presione el botón
hasta que se haya configurado el nivel de distribución adecuado para los equipos conectados.
En caso contrario, puede ignorar este paso.
VTR se visualizará en la pantalla. Si se ha equivocado, presione el
y consulte la lista hasta encontrar el destino deseado.
VTR se visualizará en la pantalla. Si se ha equivocado, presione el
y consulte la lista hasta encontrar la fuente deseada.
TAKE para cambiar la distribución de las señales de inmediato o
Uso del panel Videohub Master Control Pro
LEVEL
LEVEL
