Робота з панеллю Videohub Master
Control Pro
Videohub Master Control Pro дозволяє швидко вибирати джерела та приймачі сигналу,
використовуючи розташовані на передній панелі пронумеровані й позначені ярликами
кнопки та поворотну ручку.
Вибір джерел і приймачів сигналу
Videohub Master Control Pro дозволяє швидко вибирати джерела та приймачі сигналу, а також
змінювати напрямки маршрутизації різними способами. Це залежить від того, чи портам
комутатора вже надано ярлики, їх вводять безпосередньо під час роботи, чи Videohub Master
Control Pro використовується як NMOS-контролер.
Videohub Master Control Pro працює за тим самим принципом, як будь-яка інша панель
керування комутатором.
Порядок маршрутизації сигналу джерела на приймач
1 Натисніть кнопку DEST, щоб відобразити на РК-дисплеї приймач сигналу. Щоб перейти до
потрібного приймача, використовуйте кнопки або поворотну ручку.
2 Натисніть кнопку SRC, а потім за допомогою кнопок або поворотної ручки
змініть джерело.
3 Щоб підтвердити зміну напрямку маршрутизації, натисніть кнопку TAKE.

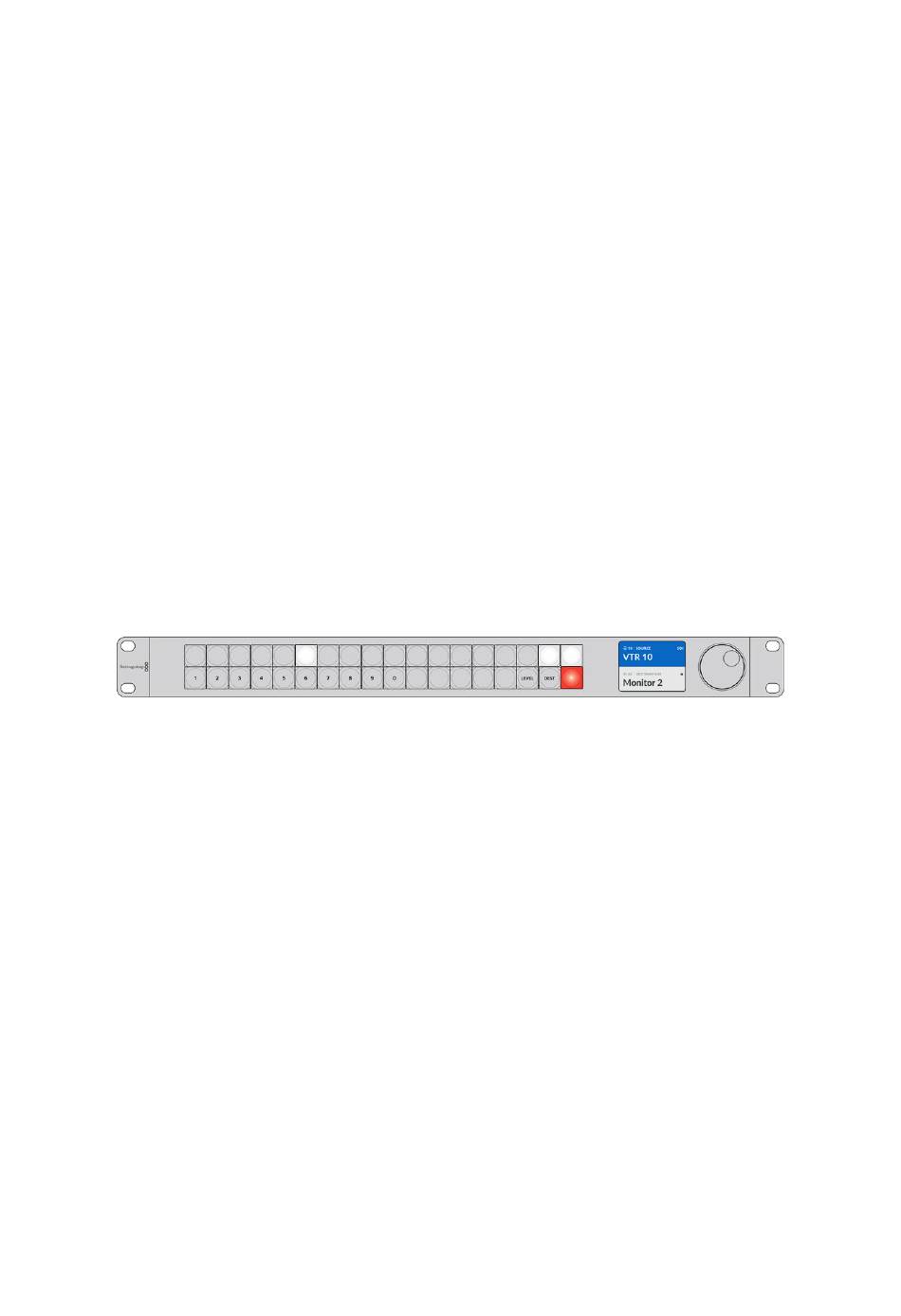

Передня панель із відображенням нового вибраного джерела
Вибір напрямків маршрутизації введенням номерів портів
Якщо на Videohub збережені оригінальні ярлики всіх SDI-інтерфейсів і портів дистанційного
керування, змінити напрямок маршрутизації можна простим введенням номерів портів. Такий
спосіб прискорює роботу, однак у цьому випадку потрібно пам'ятати нумерацію роз'ємів або
знати, яке обладнання підключено до кожного порту Videohub.
1 Натисніть кнопку DEST. Поле приймача сигналу на РК-дисплеї буде виділено
синім кольором.
2 Якщо комутатор Videohub має порт RS-422 для віддаленого керування, натискайте кнопку
LEVEL, доки не перейдете до потрібного рівня. В іншому випадку пропустіть цей крок.
3 Використовуючи кнопки з цифрами, введіть номер порту для приймача сигналу. При
натисканні кожна кнопка блимає золотистим кольором один раз. Приймач буде показано
на РК-дисплеї. У разі помилки натисніть білу кнопку CLEAR і знову введіть номер порту.
4 Натисніть кнопку SRC. Поле джерела сигналу на РК-дисплеї буде виділено синім кольором.
5 Використовуючи кнопки з цифрами, введіть номер порту для джерела сигналу. При
натисканні кожна кнопка блимає білим кольором один раз. Джерело буде показано на
РК-дисплеї. У разі помилки натисніть білу кнопку CLEAR і знову введіть номер порту.
6 Кнопка TAKE блиматиме червоним кольором до підтвердження нового напрямку
маршрутизації. Після її натискання він миттєво зміниться. Щоб скасувати, натисніть кнопку
CLEAR. У цьому разі напрямок залишиться тим самим. Панель Videohub Master Control Pro
повернеться в режим очікування, а на РК-дисплеї відображатиметься останній напрямок
маршрутизації.
SRC CLEAR
TAKE
