GPI and Tally Interface
Diese Schnittstelle ist eine kostengünstige Alternative für Multicam-Produktionen, bei denen ein
CCU-Operator Signale von mehreren Kameras zum Weiterleiten an einen einzelnen Bildschirm
umschalten muss. Ausgestattet ist das Gerät mit jeweils 8 konfigurierbaren Allzweck-Schnittstellen
und -Ausgängen, sogenannten GPIs und GPOs.
Die GPIs senden Befehle via Ethernet an Ihre Videohub, um die ausgewählte Kamera unter bestimmten
Koppelpunkt-Bedingungen an den CCU-gesteuerten Bildschirm durchzuschalten. Unter bestimmten
Koppelpunkt-Bedingungen senden die GPOs ein Tally-Signal an Ihre Kameras oder andere Geräte.
Bitte ziehen Sie zur Anfertigung eigener Kabellösungen das Pinbelegungsdiagramm auf der
Geräteunterseite zu Rate.
Einrichten des GPI and Tally Interface
Das GPI and Tally Interface wird mit Videohub Hardware Panel Setup konfiguriert. Bevor Sie das GPI
and Tally Interface nutzen, müssen Sie eventuell die neueste Softwareversion installieren.
1
Schließen Sie das Netzteil an das GPI and Tally Interface an.
2 Verbinden Sie das GPI and Tally Interface mit einem USB-Kabel des Typs A oder B mit Ihrem Computer.
3 Die Software erkennt beim Öffnen, ob Ihr GPI and Tally Interface vorher schon einmal für den
Einsatz mit einer Videohub konfiguriert wurde. In diesem Fall wird die Software geöffnet und es
sind keine Änderungen nötig. Ansonsten erscheint eine Nachricht, dass Ihr GPI and Tally Interface
für einen ATEM Mischer konfiguriert ist und für den Einsatz mit einer Videohub neu konfiguriert
werden muss. Klicken Sie auf „Yes". Kurz danach wird das GPI and Tally Interface als Videohub
Client neu konfiguriert.

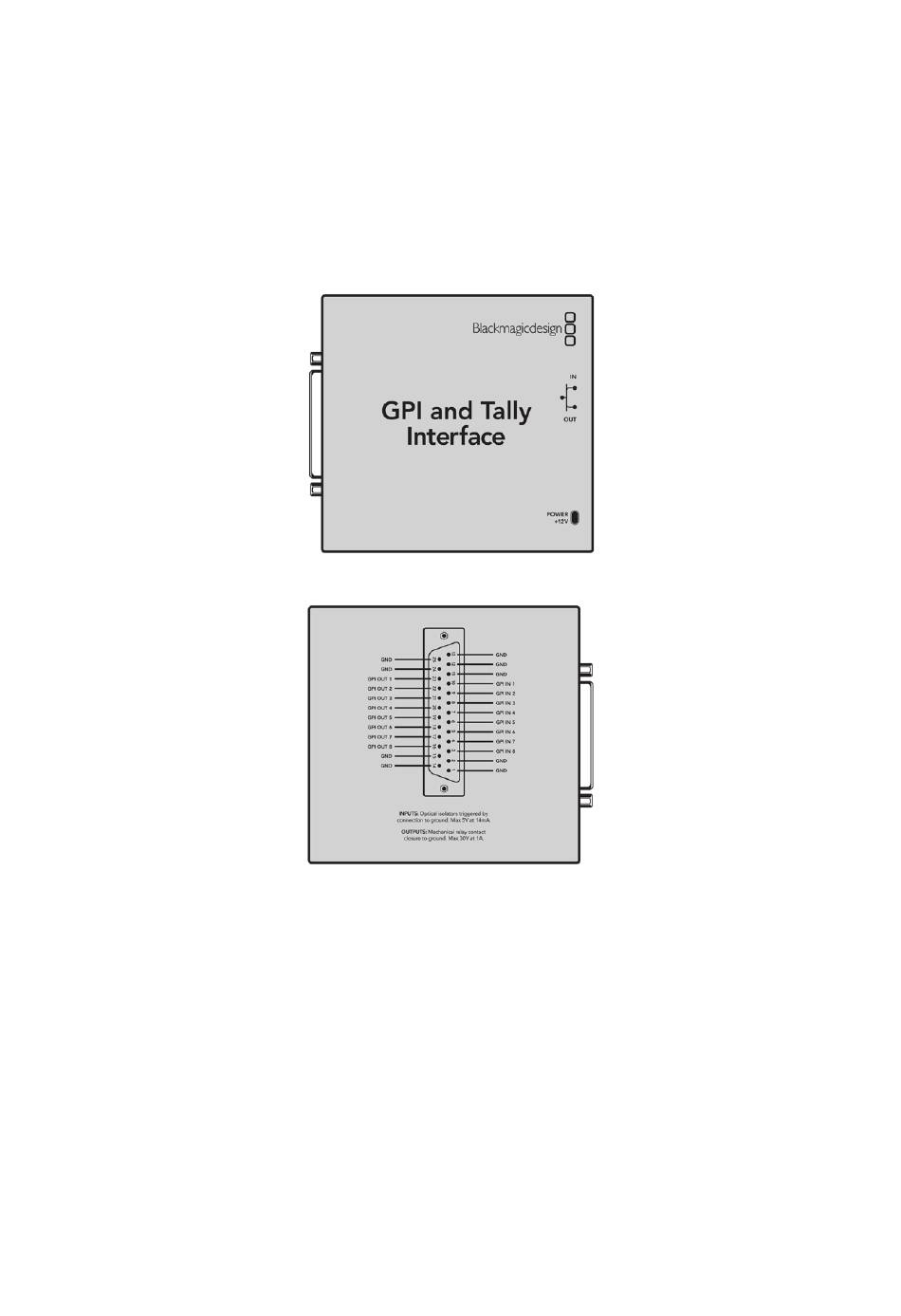

GPI and Tally Interface
Pinbelegung für den DB25-Verbinder
