Konfigurowanie tally
Tally to zazwyczaj lampka z przodu kamery, która wskazuje, że jest ona na antenie. To
przydatny wskaźnik wizualny i może być używany na każdym sprzęcie do wskazywania
aktywności, nie tylko z kamerami.
GPI and Tally Interface posiada 8 konfigurowalnych GPO, które wysyłają sygnał tally do
kamer lub innego sprzętu w określonych warunkach punktu krzyżowego. W przykładzie na
poprzedniej stronie GPO 1 jest skonfigurowane tak, że gdy
do Output 1, GPO 1 zostanie aktywowane.
Punkty krzyżowe można skonfigurować w Videohub Hardware Panel Setup, klikając wewnątrz
pól Input i Output na schemacie.

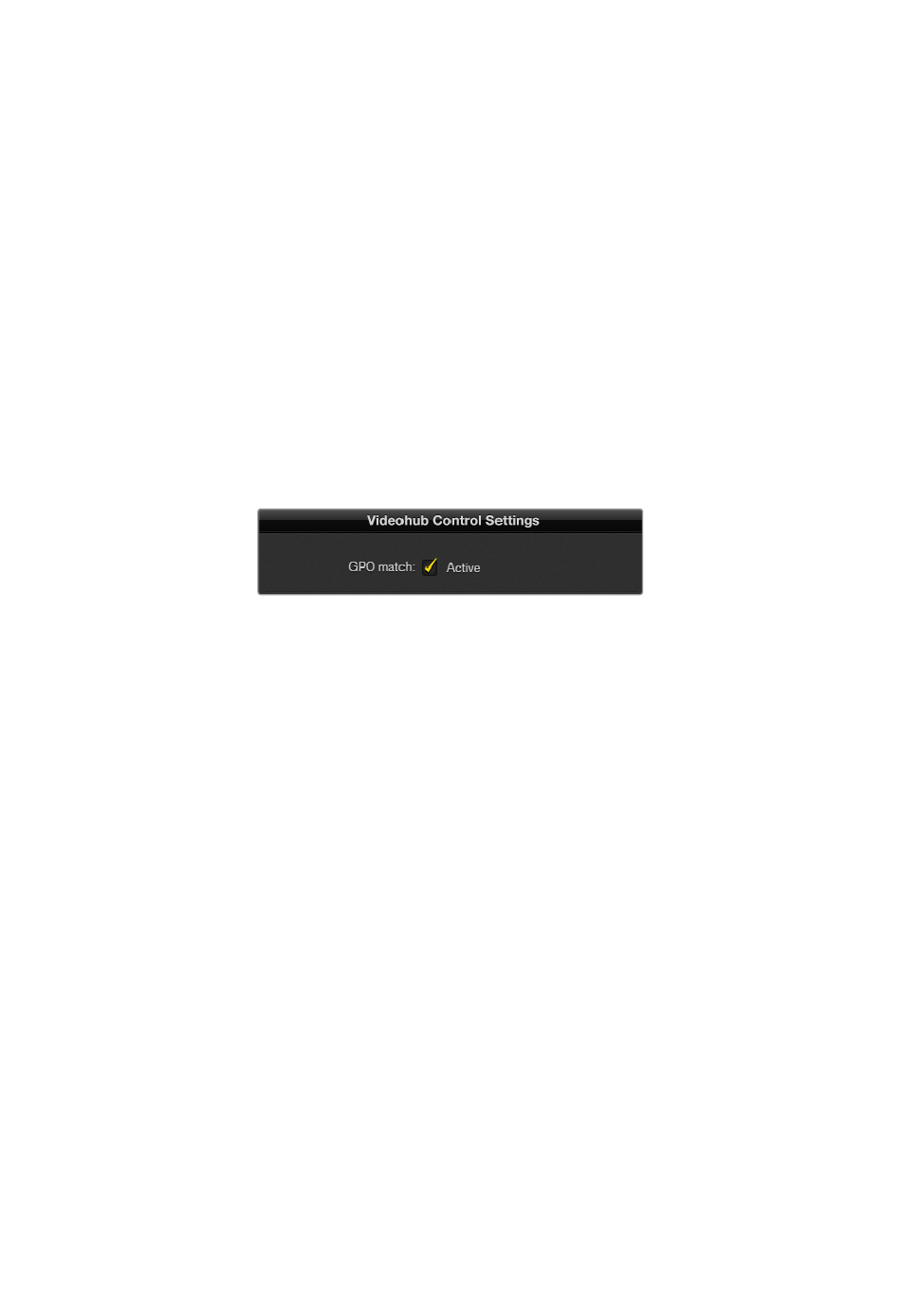

Dopasowanie GPO
Aktywuj pole wyboru GPO
GPO. Może to być przydatne, jeśli chcesz, aby podczas zmiany ścieżek dla GPI włączała się
lampka tally.
Gdy to pole wyboru jest aktywne, połowa diagramu GPO będzie wyszarzona i nie będzie
można go edytować, dopóki pole wyboru
Aktywuj pole wyboru
punktów krzyżowych GPI
Połączenie łańcuchowe wielu urządzeń GPI and Tally Interface
Interfejs GPI and Tally obsługuje 8 GPI i 8 GPO jednocześnie, co powinno wystarczyć w
większości sytuacji związanych z telewizją na żywo. Jeśli jednak używasz więcej niż 8 kamer,
możesz chcieć połączyć łańcuchowo drugi lub trzeci GPI and Tally Interface.
GPI and Tally Interface posiada dwa porty Ethernet, co pozwala podłączyć jeden port do
Videohub, a drugi port wykorzystać do połączenia innych urządzeń GPI and Tally Interface.
1 Podłącz zasilanie do pierwszego GPI and Tally Interface.
2 Podłącz standardowy kabel Ethernet RJ45 z Videohub lub sieci do portu Ethernet
and Tally Interface.
3 Podłącz zasilanie do drugiego GPI and Tally Interface.
4 Podłącz standardowy kabel Ethernet RJ45 z portu Ethernet OUT pierwszego GPI and Tally
Interface do portu Ethernet
Można to powtórzyć dla dowolnej liczby urządzeń GPI and Tally Interface, pod warunkiem, że
do wszystkich urządzeń w łańcuchu doprowadzone jest zasilanie.
Zdarza się, że gdy podłączonych jest kilka urządzeń GPI and Tally Interface, nie wiadomo,
z którym z nich pracujemy. Wybierz GPI and Tally Interface w oknie
Panels i kliknij przycisk Identify. Dioda LED obok portu Ethernet
zaświeci się.
match, aby replikować konfigurację punktów krzyżowych z GPI do
GPO match
GPO match, aby replikować konfigurację
IN drugiego GPI and Tally Interface.
Input 16 w Videohub jest kierowane
nie zostanie wyłączone.
Videohub Control
IN na wybranym urządzeniu
Konfigurowanie GPI
IN w GPI
