Configuración de la luz indicadora
La luz indicadora o piloto normalmente se encuentra en la parte frontal de la cámara para indicar
que está al aire. Sin embargo, es también un indicador visual útil y puede emplearse en cualquier
equipo para mostrar que está activo.
Por su parte, el dispositivo GPI and Tally Interface dispone de 8 salidas GPO personalizables, que
envían la señal de la luz piloto a las cámaras u otros dispositivos bajo determinadas condiciones de
puntos de cruce. En el ejemplo de la página anterior, la salida GPO 1 está configurada de modo que
cuando la entrada 16 en la matriz se asigna a la salida 1, esta se activará.
Los puntos de cruce pueden configurarse mediante el programa Videohub Hardware Panel Setup
de manera sencilla, haciendo clic en los campos de entrada y salida en el diagrama.
Hacer coincidir salidas GPO

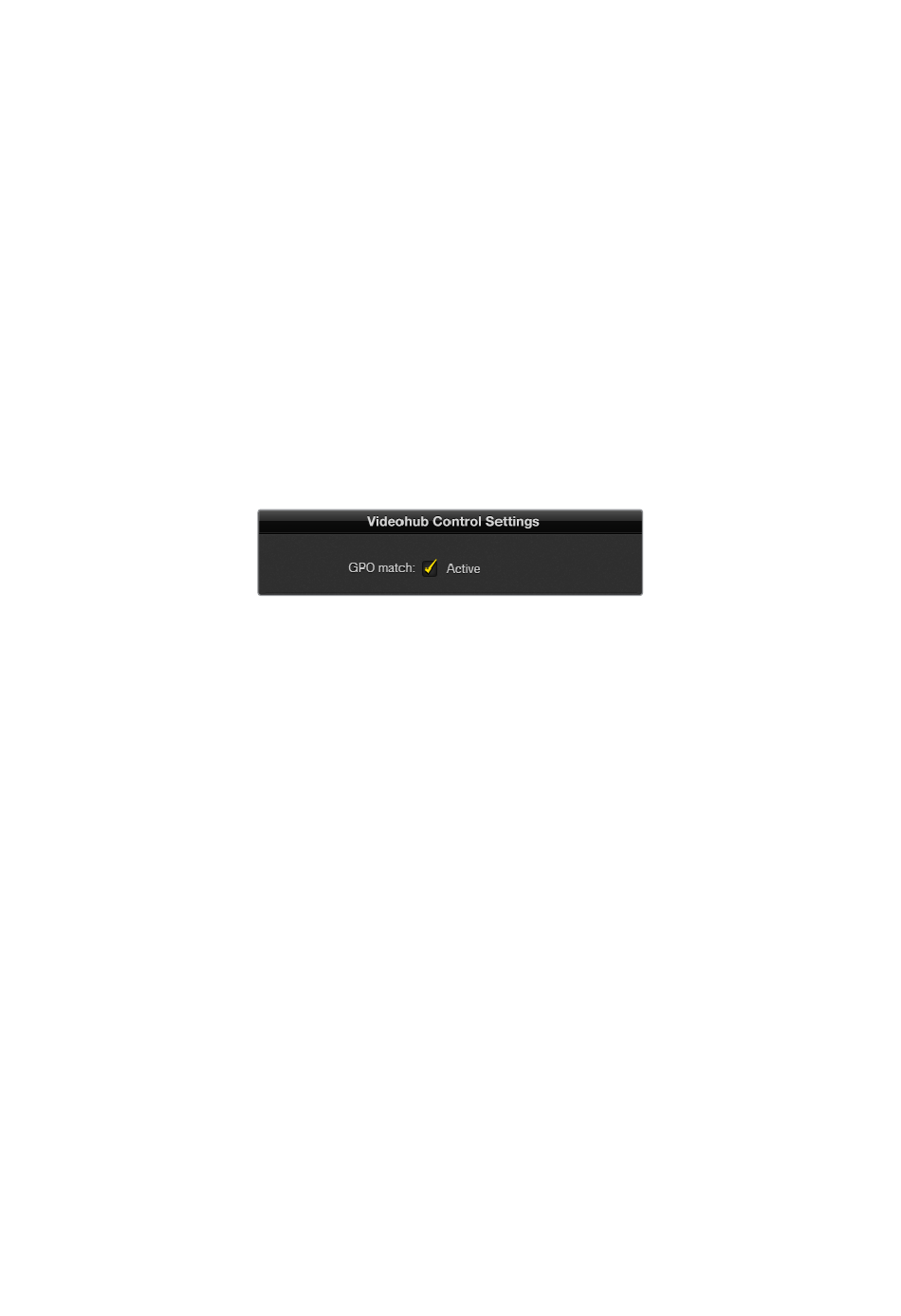

Active la casilla GPO Match
GPI en las salidas GPO. Esto resulta útil si desea ver una luz indicadora activada al cambiar
combinaciones para las entradas.
Cuando esta opción está activada, la parte del diagrama correspondiente a las salidas aparecerá en
gris y no podrá ser editada hasta que se desactive dicha casilla.
Active la casilla
puntos de cruce de la interfaz GPI.
Conexión en serie de múltiples unidades GPI and Tally Interface
La unidad GPI and Tally Interface es compatible con 8 GPI y 8 GPO a la vez, lo que debería ser
suficiente para la mayoría de las emisiones en directo. No obstante, si cuenta con más de 8
cámaras, será necesario conectar en serie uno o dos dispositivos más.
La unidad dispone de dos puertos Ethernet que brindan la posibilidad de conectar uno a la matriz
Videohub, y el otro a una unidad GPI and Tally Interface.
1 Encienda la primera unidad GPI and Tally Interface.
2 Conecte un cable Ethernet RJ-45 desde la matriz o la red a la entrada correspondiente de
la unidad.
3 Conecte la unidad a una red de suministro eléctrico.
4 Conecte un cable Ethernet RJ-45 desde la salida de la primera unidad a la entrada
correspondiente en la segunda unidad GPI and Tally Interface conectada.
Esto puede repetirse tantas veces como sea necesario, siempre y cuando se suministre corriente a
todas las unidades.
A veces, puede resultar complicado saber con qué unidad se está trabajando, en caso de tener más
de una conectada. Seleccione
haga clic sobre el botón Identify. El led junto a la entrada Ethernet de la unidad seleccionada se
iluminará.
para replicar la configuración de los puntos de cruce de las entradas
GPO Match para replicar la configuración de los
GPI and Tally Interface en el programa Videohub Control Panels y
Configuración de una interfaz GPI 236
