Utiliser le Videohub Master Control Pro
Les commandes situées sur le panneau avant du Videohub Master Control Pro vous permettent de
sélectionner rapidement des sources et des destinations à l'aide de la molette et des boutons
personnalisables et numérotés.
Sélectionner des sources et des destinations
Le Videohub Master Control Pro offre plusieurs façons de sélectionner et de changer rapidement
vos destinations et vos sources, selon que vous avez personnalisé les libellés sur votre Videohub,
que vous voulez saisir les libellés directement, ou que vous avez configuré votre Master Control Pro
comme un contrôleur NMOS.
Le Videohub Master Control Pro fonctionne comme les autres grilles de commutation.
Router une source vers une destination :
1 Appuyez sur le bouton de destination
Utilisez les boutons ou la molette pour sélectionner la destination voulue.
2 Appuyez sur le bouton source
la source.
3 Appuyez sur Take pour confirmer le routage.

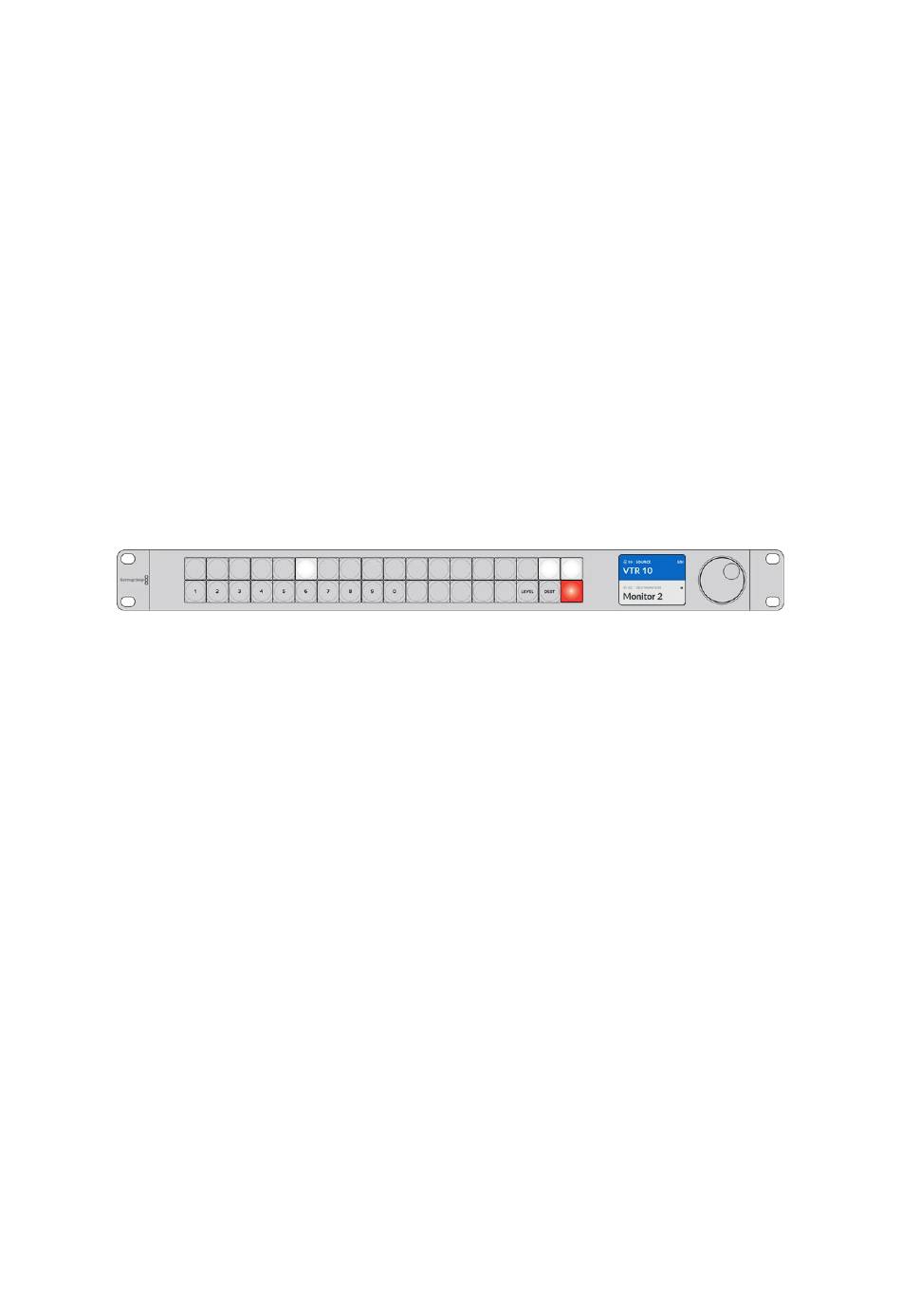

Le panneau avant indique qu'une nouvelle source a été sélectionnée
Sélectionner les routages en saisissant les numéros de port du Videohub
Si vous avez conservé les libellés par défaut sur tous les ports SDI et à distance du Videohub, vous
pouvez simplement saisir les numéros de ports pour router les signaux. Cette méthode est rapide,
mais nécessite que vous vous souveniez des numéros ou que vous sachiez quel appareil est relié à
quel port Videohub.
1 Appuyez sur le bouton de destination Dest. Le champ Destination de l'écran LCD
s'allume en bleu.
2 Si la grille Videohub est équipée du contrôle à distance RS-422, appuyez sur le bouton
jusqu'à ce que le bon niveau de routage soit sélectionné. Sinon, ignorez cette étape.
3 Appuyez sur le bouton numérique correspondant au numéro du port de destination. Chaque
bouton clignote une fois en jaune quand vous appuyez dessus. La destination s'affiche sur
l'écran LCD. Si vous avez fait une erreur, appuyez sur le bouton blanc
nouveau le numéro.
4 Appuyez sur le bouton source SRC. Le champ Source de l'écran LCD s'allume en bleu.
5 Appuyez sur le bouton numérique correspondant au numéro du port source. Chaque bouton
clignote une fois en jaune quand vous appuyez dessus. La source s'affiche sur l'écran LCD. Si
vous avez fait une erreur, appuyez sur le bouton blanc
6 Tant que vous n'avez pas confirmé le routage, le bouton
Take pour confirmer le routage ou sur
réinitialise alors par défaut sur le dernier routage affiché à l'écran.
Dest pour afficher la destination sur l'écran LCD.
SRC et utilisez les boutons ou tournez la molette pour changer
Clear
Clear pour l'annuler. Le Videohub Master Control Pro se
SRC CLEAR
TAKE
Clear et saisissez de
et saisissez de nouveau le numéro.
Take clignote en rouge. Appuyez sur
