Configurer le Videohub Smart Control Pro
Le Videohub Hardware Panel Setup vous permet de personnaliser les fonctionnalités de chaque
panneau de contrôle Videohub.
Nombre de destinations
Le Videohub Smart Control peut être configuré en tant que contrôleur cut bus ou XY. Quand il est
configuré comme contrôleur cut bus, tous les boutons représentent une source SDI. Il n'existe alors
qu'une seule destination.
Quand il est configuré comme contrôleur XY, le Videohub Smart Control Pro peut fonctionner avec
24 destinations. Les boutons source s'allument en blanc et les boutons de destination s'allument en
jaune. Choisissez cette configuration si vous préférez ne pas assigner un Videohub Smart Control
Pro à chaque destination.

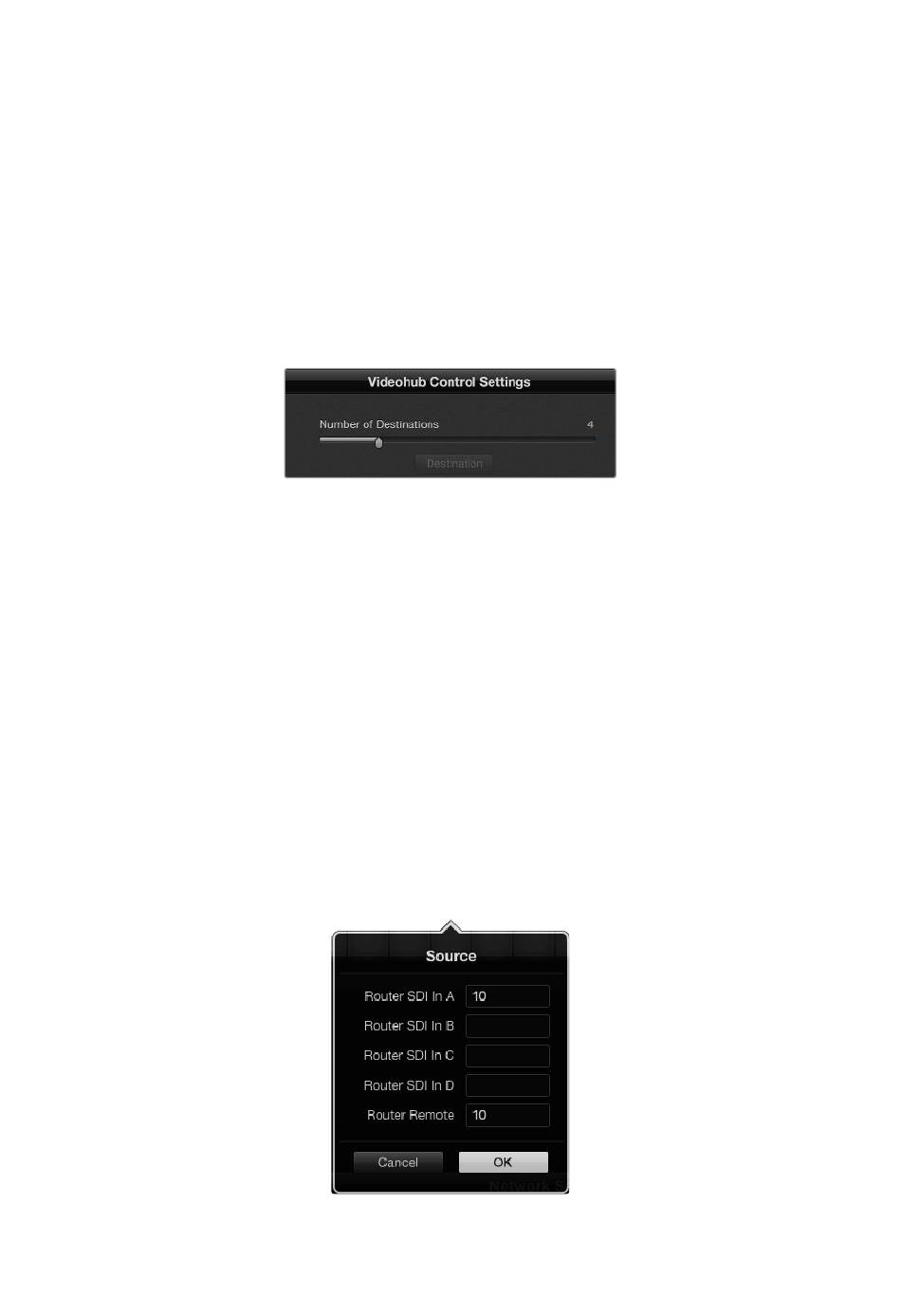

Le Videohub Smart Control Pro est configuré pour plusieurs
destinations
Configuration Cut Bus
1 Placez le curseur Number of Destinations sur 1.
2 Cliquez sur le bouton de destination. Dans le champ Router SDI Out A, saisissez le numéro du
port de sortie Videohub auquel l'appareil de destination est relié. Si l'appareil de destination
reçoit un signal SDI dual link ou quad link, il faudra également saisir le numéro du port de sortie
dans les champs Router SDI Out B, C et D si nécessaire. Le champ Router Remote apparaît si le
Videohub route également le contrôle à distance RS-422 vers la destination.
3 Cliquez sur OK pour confirmer. Tous les boutons s'allument en blanc. Cela signifie que ce sont
toutes des sources.
4 Cliquez sur chaque bouton blanc de l'interface logicielle pour configurer les boutons source.
5 Dans le champ Router SDI In A, saisissez le numéro du port d'entrée Videohub auquel l'appareil
source est relié. Si la destination reçoit un signal SDI dual link ou quad link, il faudra également
saisir le numéro du port d'entrée dans les champs Router SDI In B, C et D si nécessaire. Le
champ Router Remote apparaît si le Videohub route également le contrôle à distance RS-422
depuis la source.
6
Cliquez sur OK pour confirmer.
Saisissez le numéro du port Videohub auquel
l'appareil SDI est relié
