Jeśli zdecydowałeś się zachować domyślne etykiety dla wszystkich portów SDI Videohub i portów zdalnych,
możesz po prostu wpisać numery portów, aby dokonać zmiany ścieżki. W tym przykładzie, naciśnij DEST, a
następnie wpisz numer portu 88. Następnie naciśnij przycisk
potwierdzić zmianę ścieżki.
Wybieranie ścieżek za pomocą pokrętła
Niezależnie od tego, czy skonfigurowałeś etykiety portów Videohub, zawsze możesz użyć
pokrętła do przeglądania listy źródeł i kierunków docelowych. Ta metoda jest najwolniejsza, ale
przydatna, jeśli chcesz zobaczyć listę wszystkich dostępnych urządzeń i portów. Jeśli Master
Control Pro został ustawiony jako sterownik NMOS, można użyć tej metody do przeglądania
dostępnych urządzeń wideo IP 2110.
1 Naciśnij przycisk kierunku docelowego z etykietą DEST. Pole docelowe zostanie
podświetlone na niebiesko na wyświetlaczu LCD.
2 Jeśli router Videohub jest wyposażony w zdalne sterowanie RS-422, naciskaj przycisk
LEVEL do momentu ustawienia odpowiedniego poziomu routingu dla posiadanego sprzętu.
Jeśli nie, możesz pominąć ten krok.
3 Obracaj pokrętłem w prawo lub w lewo do momentu znalezienia żądanego kierunku
docelowego. Kierunek docelowy zostanie wyświetlony na ekranie LCD.
4 Naciśnij przycisk źródła oznaczony SRC, aby podświetlił się na biało. Pole źródła zostanie
podświetlone na niebiesko na wyświetlaczu LCD.
5 Obracaj pokrętłem, aż zostanie znalezione żądane źródło. Źródło zostanie wyświetlone na
ekranie LCD.
6 Przycisk TAKE będzie migał na czerwono, oczekując na potwierdzenie zmiany ścieżki.
Po naciśnięciu przycisku
przycisku CLEAR ścieżka nie zostanie zmieniona. Videohub Master Control Pro powróci do
stanu spoczynku z najnowszą ścieżką wyświetloną na ekranie LCD.

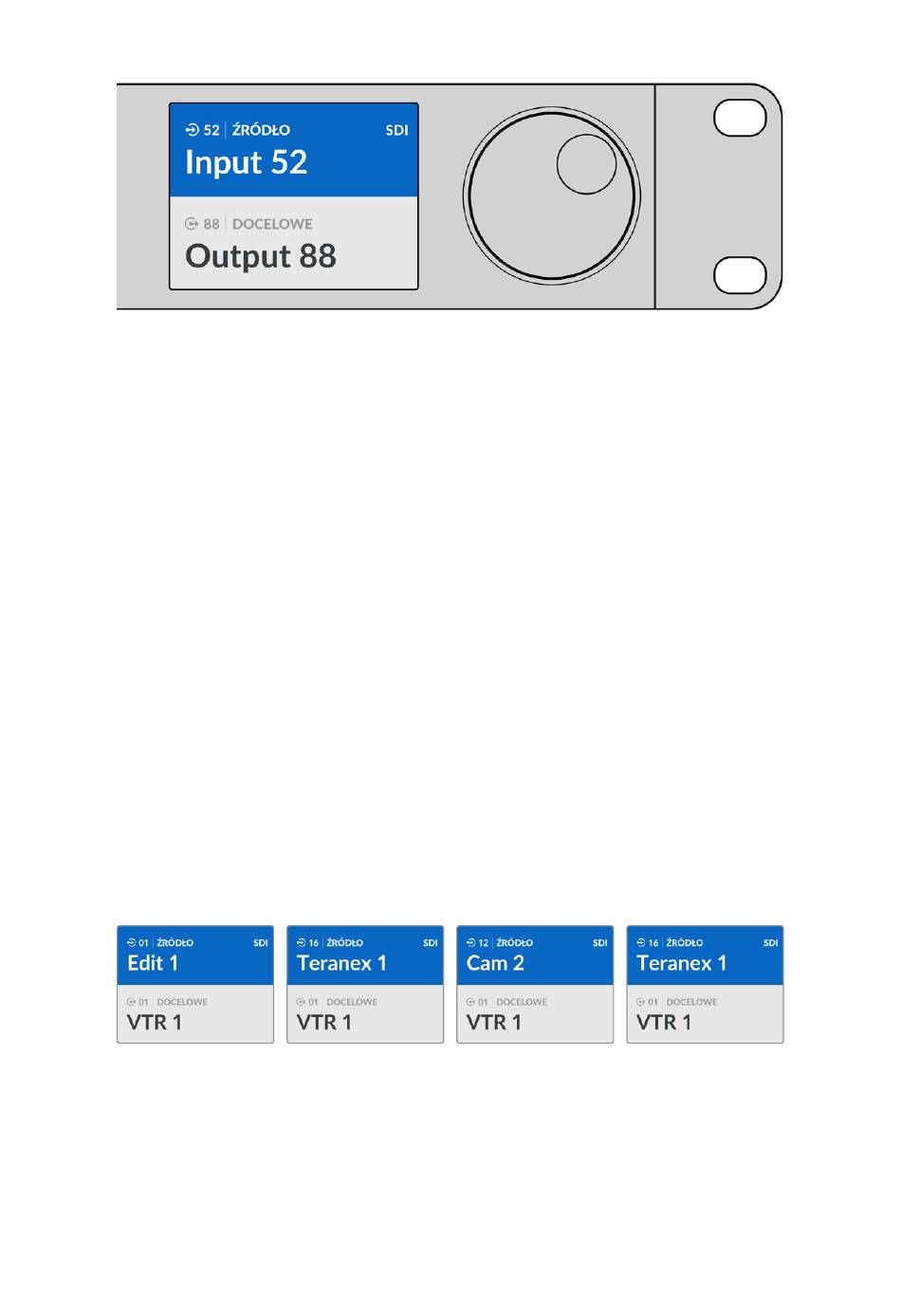

W tym przykładzie pokrętło jest używane do wyświetlania listy wszystkich źródeł, które mogą być kierowane do
docelowego VTR 1 w oparciu o poziom routingu SDI. Po obróceniu pokrętła nazwy urządzeń źródłowych są
stopniowo wyświetlane, aby ułatwić znalezienie żądanego źródła wideo.
Wybieranie ścieżek za pomocą przycisków konfiguralnych i pokrętła
Po dostosowaniu etykiet portów Videohub lub ustawieniu Videohub Master Control Pro jako
sterownika NMOS można użyć konfigurowalnych przycisków i pokrętła, aby znaleźć skróconą
listę źródeł i kierunków docelowych. Jest to szybka i intuicyjna metoda, ponieważ wystarczy
przewinąć listę urządzeń i nie trzeba pamiętać żadnych numerów portów, co jest bardzo
pomocne w przypadku oznaczania typów sprzętu za pomocą nazw, np. VTR, Cam i Mon.
SRC
TAKE ścieżka zostanie natychmiast zmieniona. Po naciśnięciu
i wpisz numer portu 52. Naciśnij TAKE, aby
