3 Usando los botones numéricos, seleccione el número de destino, por ejemplo, 3 para los
equipos del estudio 3. Cada botón parpadeará en amarillo una vez que haya sido presionado.
4 Gire el mando hacia la derecha o la izquierda hasta encontrar el destino deseado. En este
ejemplo, se visualizarán en la pantalla las opciones VTR 3, Edit 3, Mon 3A o Mon 3B. Si comete
un error, presione el botón
5 Presione el botón SRC. El campo con la fuente se destacará en azul en la pantalla.
6 Usando los botones numéricos, seleccione el número de la fuente, por ejemplo, 3 para los
equipos del estudio 3. Cada botón numérico parpadeará en blanco una vez que haya sido
presionado.
7 Gire el mando hacia la derecha o la izquierda hasta encontrar la fuente deseada. En este
ejemplo, se visualizarán en la pantalla las opciones VTR 3, Edit 3, Mon 3A o Mon 3B. Si comete
un error, presione el botón
8 El botón TAKE parpadeará en rojo indicando que está esperando la confirmación de los
cambios. Presione el botón
presione CLEAR para cancelar los cambios. El modelo Videohub Master Control volverá al
estado de espera y mostrará en la pantalla los últimos cambios realizados.

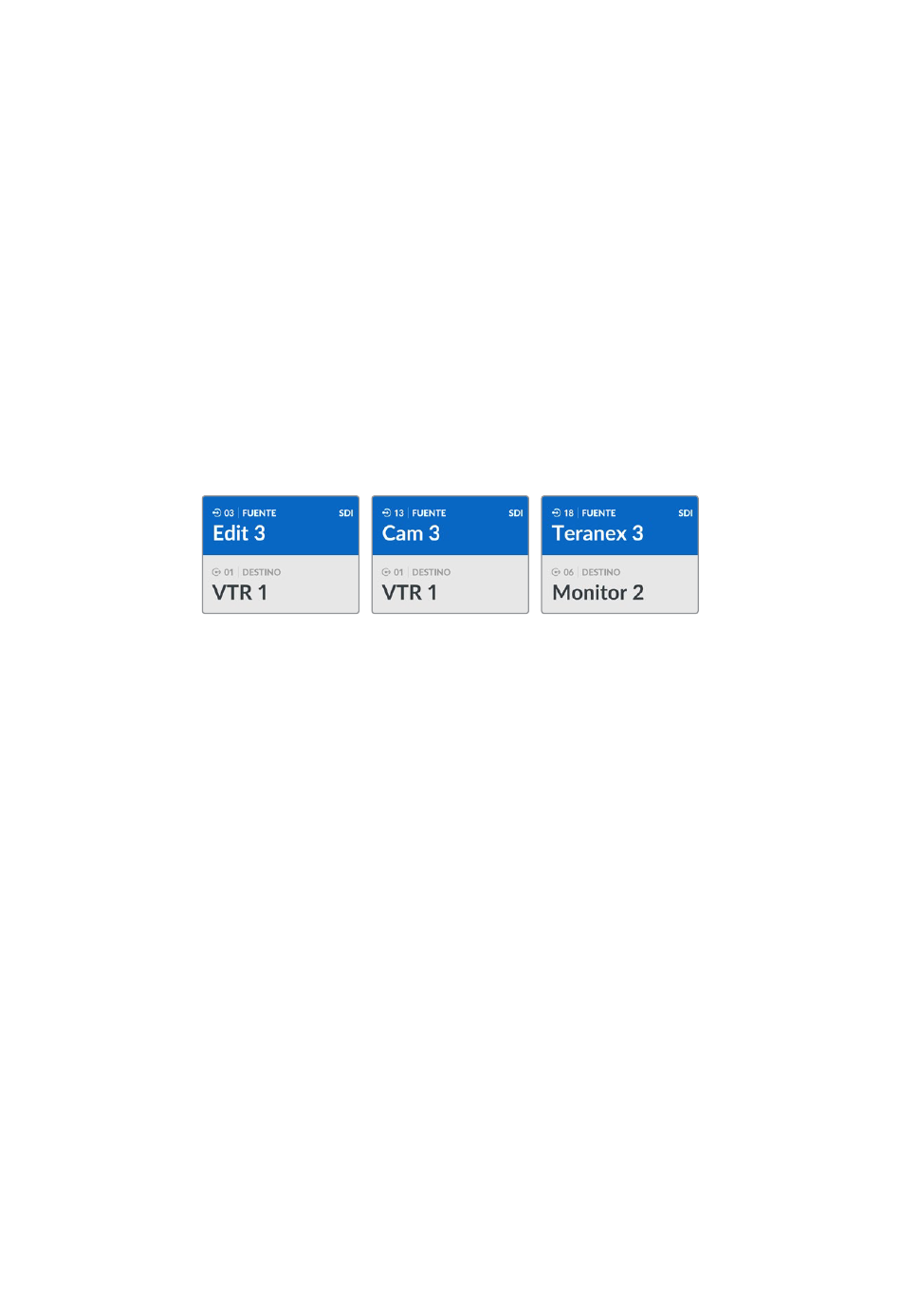

En este ejemplo, solo se ha presionado el botón numérico 3, por lo que, al ver la lista, únicamente
aparecerán las fuentes con dicho número en su nombre. Se trata de un modo rápido de encontrar
fuentes, puesto que solo se visualizará una lista reducida de equipos en función del grupo
asociado al número. En este ejemplo, solo se mostrarán los equipos en el estudio 3.
Selección de fuentes y destinos con los botones personalizables y el mando
giratorio
Si se han identificado con un nombre y un número los rótulos de los puertos en el panel o si este se
ha configurado como controlador NMOS, es posible emplear los botones personalizables y
numéricos a la vez, a fin de seleccionar directamente fuentes y destinos. Este es un método muy
rápido e intuitivo, puesto que no es necesario desplazarse por una lista de dispositivos. Basta con
recordar cuántos equipos de cada tipo hay conectados, por ejemplo dos videograbadores y cuatro
monitores.
Es una opción muy útil si se ha identificado el tipo de equipo por su nombre y con un número, como
VTR 01, VTR 02, Cam 01, Cam 02, Cam 03, Mon 01, Mon 02, Mon 03 y Mon 04.
1 Oprima el botón DEST. El campo correspondiente al destino se destacará en azul en la pantalla.
2 Si la matriz Videohub cuenta con puertos de control remoto RS-422, presione el botón
hasta que se haya configurado el nivel de distribución adecuado para los equipos conectados.
En caso contrario, puede ignorar este paso.
3 Presione un botón que haya sido personalizado para un tipo de fuente, por ejemplo, una tarjeta
de captura. El botón se debería encender de amarillo.
4 Introduzca el número del equipo de destino usando los botones correspondientes, por ejemplo,
07 para VTR 07. Cada botón numérico parpadeará en amarillo una vez que haya sido
presionado.
5 Presione el botón SRC. El campo con la fuente se destacará en azul en la pantalla.
6 Oprima un botón que haya sido personalizado para un tipo de fuente, por ejemplo, tarjetas de
captura. El botón se debería encender de blanco.
CLEAR y seleccione otro destino.
CLEAR y seleccione otra fuente.
TAKE para cambiar la distribución de las señales de inmediato o
Uso del panel Videohub Master Control Pro
LEVEL
