GPI and Tally Interface
A GPI and Tally Interface é uma alternativa econômica para produções multicâmera, permitindo que
o operador de unidade de controle de câmera, ou CCU, selecione e exiba o vídeo de uma das
várias câmeras controladas em um único monitor. Ela conta com 8 GPIs e GPOs configuráveis.
As GPIs enviam comandos via Ethernet para o Videohub, alternando a câmera exibida no monitor
do operador de acordo com determinadas condições de ponto cruzado. Os GPOs enviam a
sinalização para as câmeras ou outros dispositivos sob determinadas condições de ponto cruzado.
Consulte o diagrama de pinagem na traseira da unidade ao fabricar seu cabo personalizado.
Configurar a GPI and Tally Interface
A GPI and Tally Interface é configurada com o Videohub Hardware Panel Setup. Antes de utilizá-la,
pode ser necessário instalar a versão mais recente do software.
1 Conecte o adaptador de alimentação à GPI and Tally Interface.
2 Conecte a GPI and Tally Interface ao computador usando um cabo USB tipo A para B.
3 Abra o software, que detectará se a GPI and Tally Interface já foi configurada para um Videohub.
Se já estiver configurada, o software será aberto sem necessidade de ajustes. Caso contrário,
uma mensagem informará que a GPI and Tally Interface foi configurada para uso com um switcher
ATEM e precisará ser reconfigurada para funcionar com o Videohub. Clique em "Yes". Após
alguns instantes, a GPI and Tally Interface será reconfigurada como um cliente do Videohub.

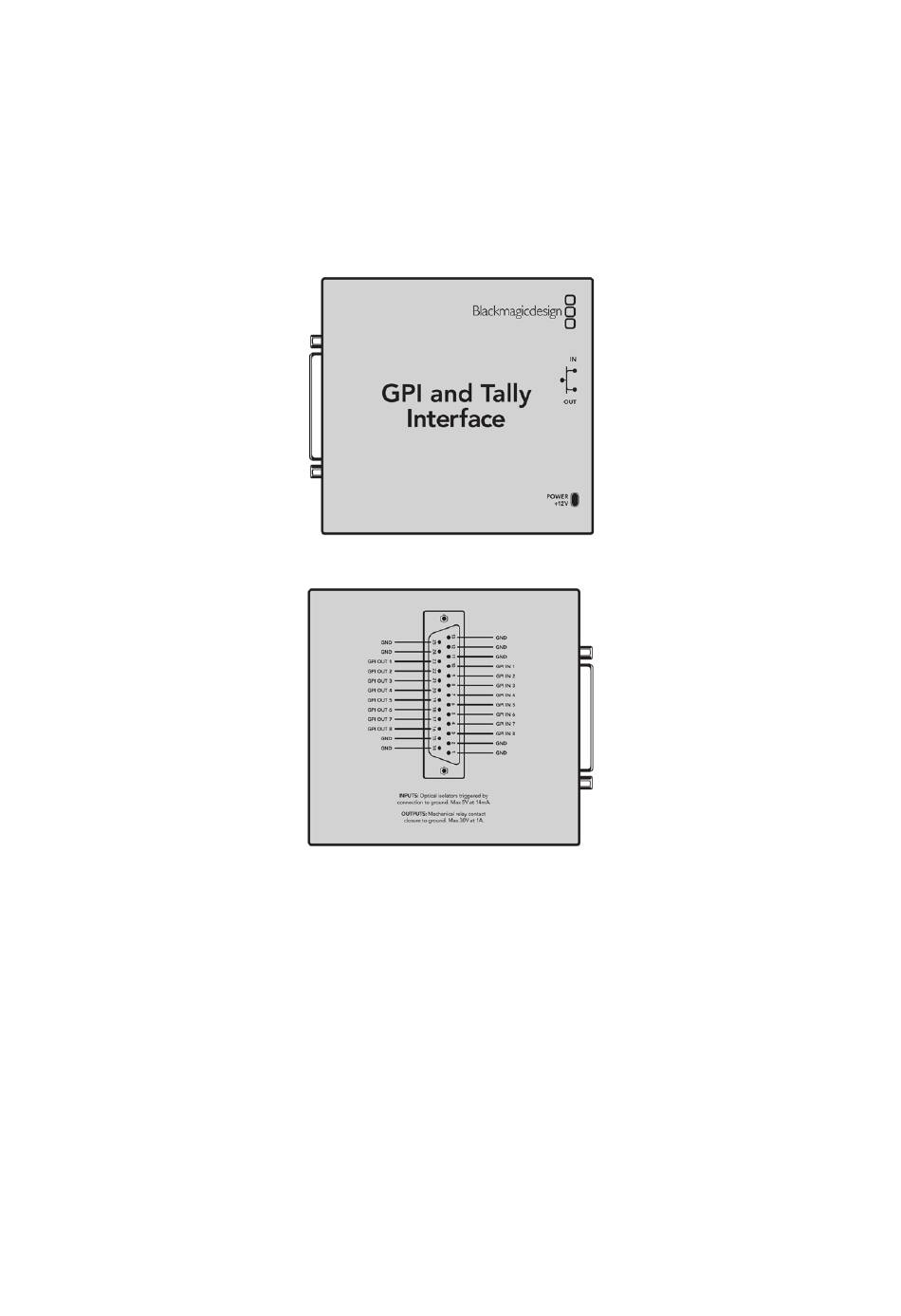

GPI and Tally Interface.
Diagrama de pinagem do conector DB25.
