1 Pressione o botão de destino marcado como "Dest". O campo de destino será destacado em
azul no LCD.
2 Se o roteador Videohub tiver controle remoto RS-422, pressione o botão "Level" até definir o
nível de roteamento ideal para o seu equipamento. Caso contrário, pule esta etapa.
3 Pressione um botão personalizado para um tipo de equipamento de destino, como VTR.
O botão acenderá em dourado.
4 Gire o controle no sentido horário ou anti-horário até encontrar o destino desejado. Neste
exemplo, o destino VTR será exibido no LCD. Se cometer um erro, pressione o botão branco
"Clear" e role até o destino correto ser exibido.
5 Pressione o botão de origem marcado como "Src". O campo de origem será destacado em
azul no LCD.
6 Pressione um botão personalizado para um tipo de equipamento de origem,
como uma placa de captura. O botão acenderá em branco.
7 Gire o controle no sentido horário ou anti-horário até encontrar a fonte desejada. Neste
exemplo, a placa de captura será exibida no LCD. Se cometer um erro, pressione o botão
branco "Clear" e role até a fonte correta ser exibida.
8 O botão "Take" piscará em vermelho, aguardando a confirmação da alteração de rota.
Pressione"Take" e a rota será alterada imediatamente. Caso contrário, pressione "Clear" para
cancelar a operação. O Videohub Master Control Pro retornará ao estado de espera com a
última rota exibida no LCD.
Se um botão personalizado para origem ou destino piscar, mas não permanecer aceso, o
Videohub Master Control Pro está impedindo a seleção porque o tipo de equipamento não foi
rotulado corretamente como origem ou destino ou não corresponde ao nível de roteamento
atual. Por exemplo, uma câmera normalmente não deve ser configurada como destino e um
monitor não deve ser definido como fonte. Consulte a seção 'Configurar o Videohub Master
Control Pro' para saber como ajustar essa configuração.

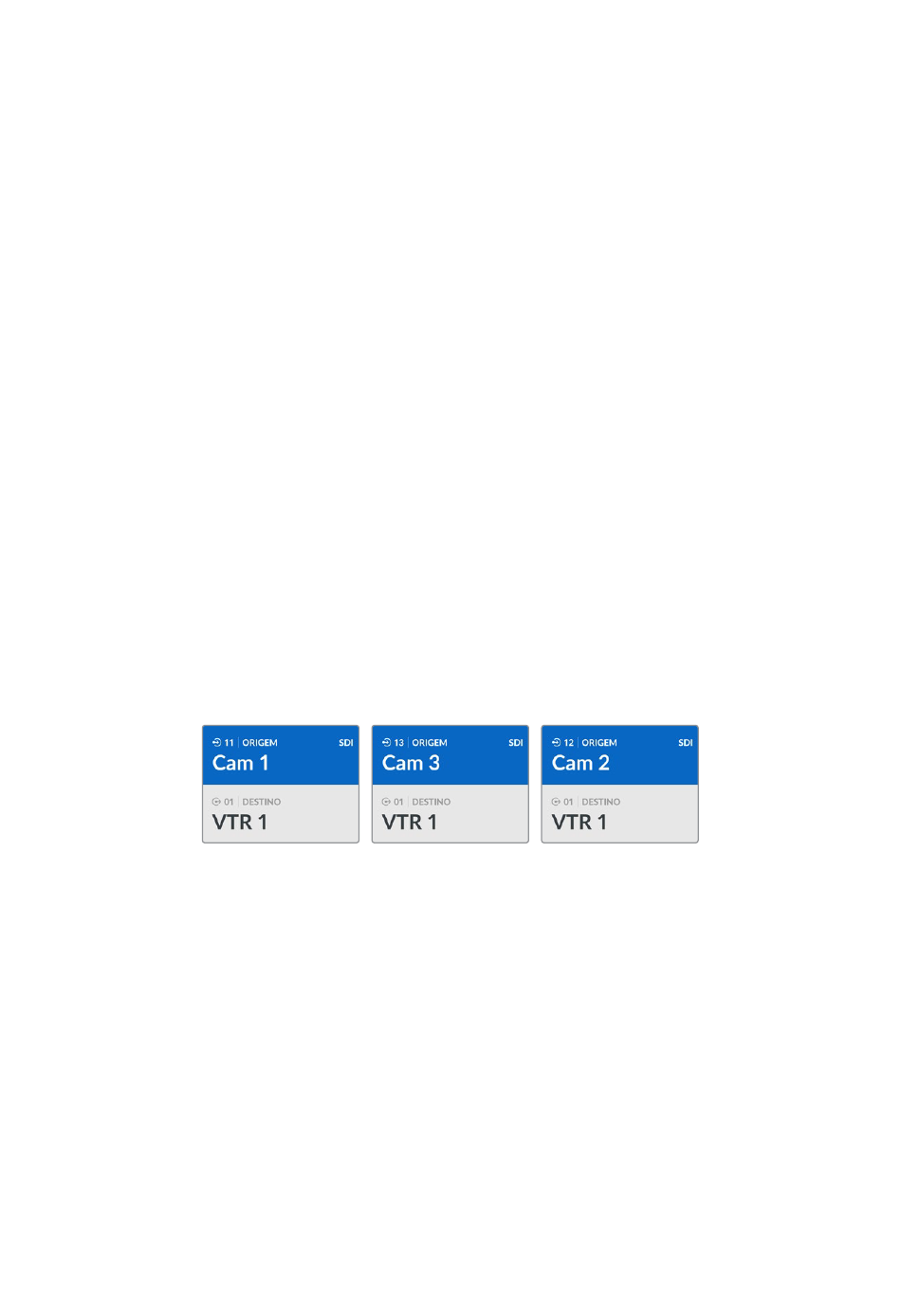

Neste exemplo, o botão personalizado "Cam" foi selecionado para que apenas
câmeras sejam listadas como fontes no LCD ao girar o controle. Isso permite encontrar
rapidamente uma fonte de vídeo, já que a busca se limita a uma lista reduzida de
equipamentos.
Selecionar Rotas Usando os Botões Numéricos e o Controle Giratório
Se você personalizou os rótulos das portas do Videohub com números ou configurou o Videohub
Master Control Pro como um controlador NMOS, pode usar os botões numéricos junto com o
controle giratório para encontrar rapidamente uma lista reduzida de origens e destinos. Esse
método é rápido e intuitivo, pois você percorre uma lista menor de equipamentos sem precisar
memorizar números de portas. Ele é útil principalmente se os equipamentos forem rotulados
numericamente para representar locais. Por exemplo, todos os equipamentos do Estúdio 3 podem
ser rotulados como VTR3, Edit 3, Cam 3A, Cam 3B, Mon 3A e Mon 3B, etc.
1 Pressione o botão de destino marcado como "Dest". O campo de destino será destacado em
azul no LCD.
2 Se o roteador Videohub tiver controle remoto RS-422, pressione o botão "Level" até definir o
nível de roteamento ideal para o seu equipamento. Caso contrário, pule esta etapa.
