4.7
Konfiguration des Rückspeisungseingangsfilters
Die Filterung der Unidrive M Eingangsstufe besteht aus mehreren Komponenten, einschließlich eines EMV-Filters und eines Taktfrequenzfilters
(SFF). Das SFF besteht aus einer Taktfrequenzfilter-Drossel und einem oder mehreren Kondensator(en). Die standardmäßige
Rückspeisungseingangsfilter-Konfiguration besteht aus separaten EMV- und SFF-Filterkomponenten, zudem ist eine kompaktere Lösung verfügbar,
bei der das EMV-Netzfilter und die Taktfrequenzfilterkomponenten in einem einzigen Bauteil untergebracht sind. Dieses Kombifilter kann die
Installation vereinfachen und eine kompakte Rückspeisungslösung ermöglichen.
4.7.1
Standardmäßiges Rückspeisungseingangsfilter
Bei der standardmäßige Unidrive M Rückspeisungslösung kommen sowohl ein EMV-Netzfilter als auch ein Taktfrequenzfilter, das aus einer
Taktfrequenzfilter-Drossel und einem oder mehreren Kondensator(en) besteht, zum Einsatz. Das nachstehende Diagramm zeigt den
standardmäßigen Aufbau. Die Taktfrequenzfilter-Kapazität kann entweder aus einem einzelnen oder aus zwei dreiphasigen Kondensatoren
bestehen.

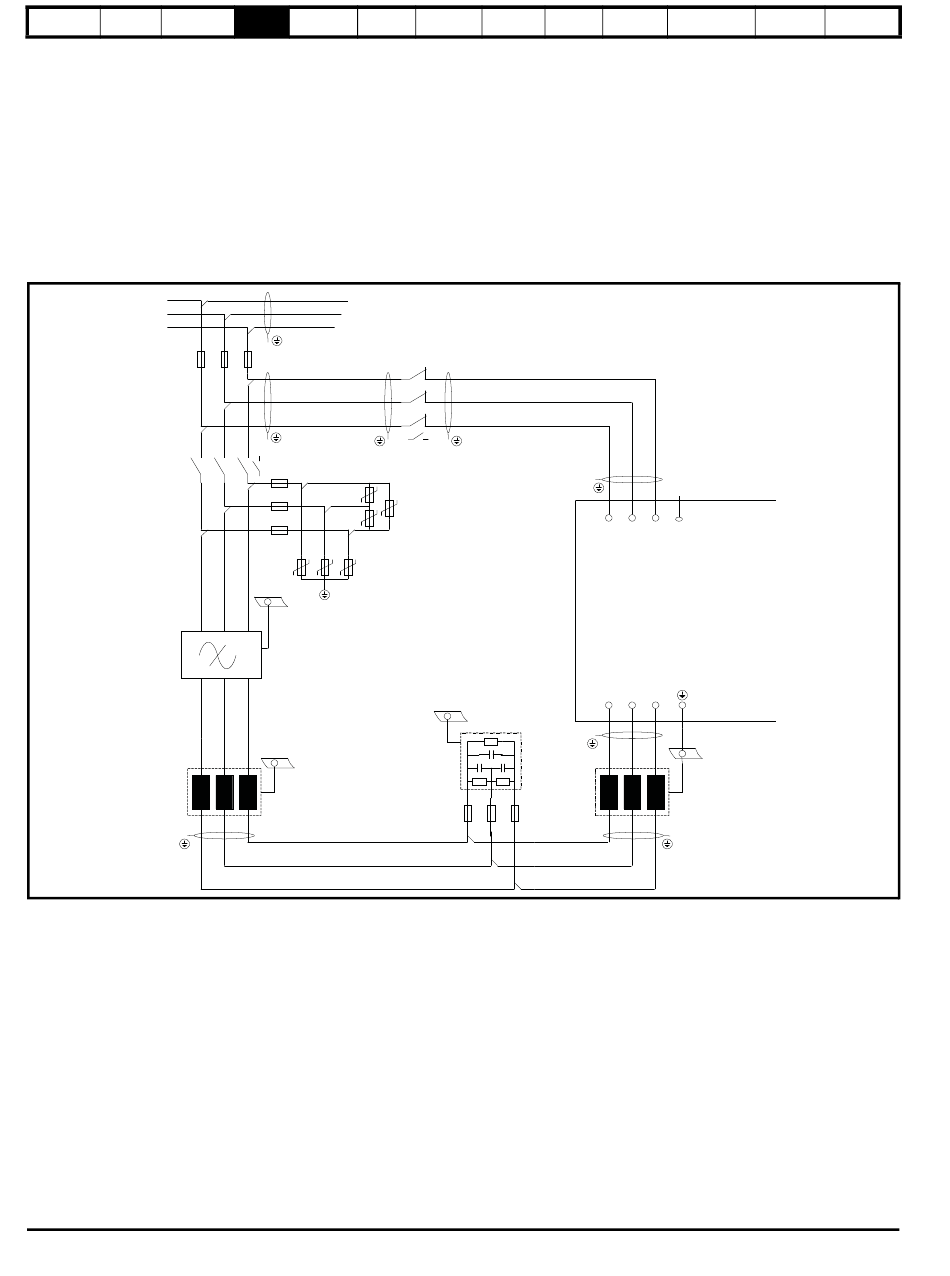

Abbildung 4-19 Standardmäßige Anordnung der Unidrive M Rückspeisungseingangsfilter
L1
L2
L3
F1
K2
L1
L1
L1
L1
L1
76
System-
Mechanische
Elektrische
auslegung
Installation
Installation
F2
F3
Aux.2
F4
V1
F5
F6
V2
V4
V5
V6
PE
L2
L3
EMV-Filter
L2
L3
PE
Taktfrequenzfilter-
L2
L3
Kondensator(en)
Taktfrequenzfilter-
Drossel
L2
L3
Kurzanleitung Optimierung Parameter
K1
Aux.1
V3
PE
C1
L2
F7
F8
F9
Unidrive M Netzwechselrichter Installationshandbuch
Technische
Dimensionierung
Diagnose
Daten
der Komponenten
L1
L2
L3
PE
AC-Versorgungs-
anschlüsse fürs
Einschalten
Unidrive M
Rückspeisung
AC-Versorgungs-
anschlüsse
U
V
W
L1
L2
L3
PE
Kommutierungs-
drossel der
L1
L2
L3
Rückspeiseeinheit
Ausgabenummer: 4
