Sicherheit- Produkt-
Einführung
sinformationen informationen

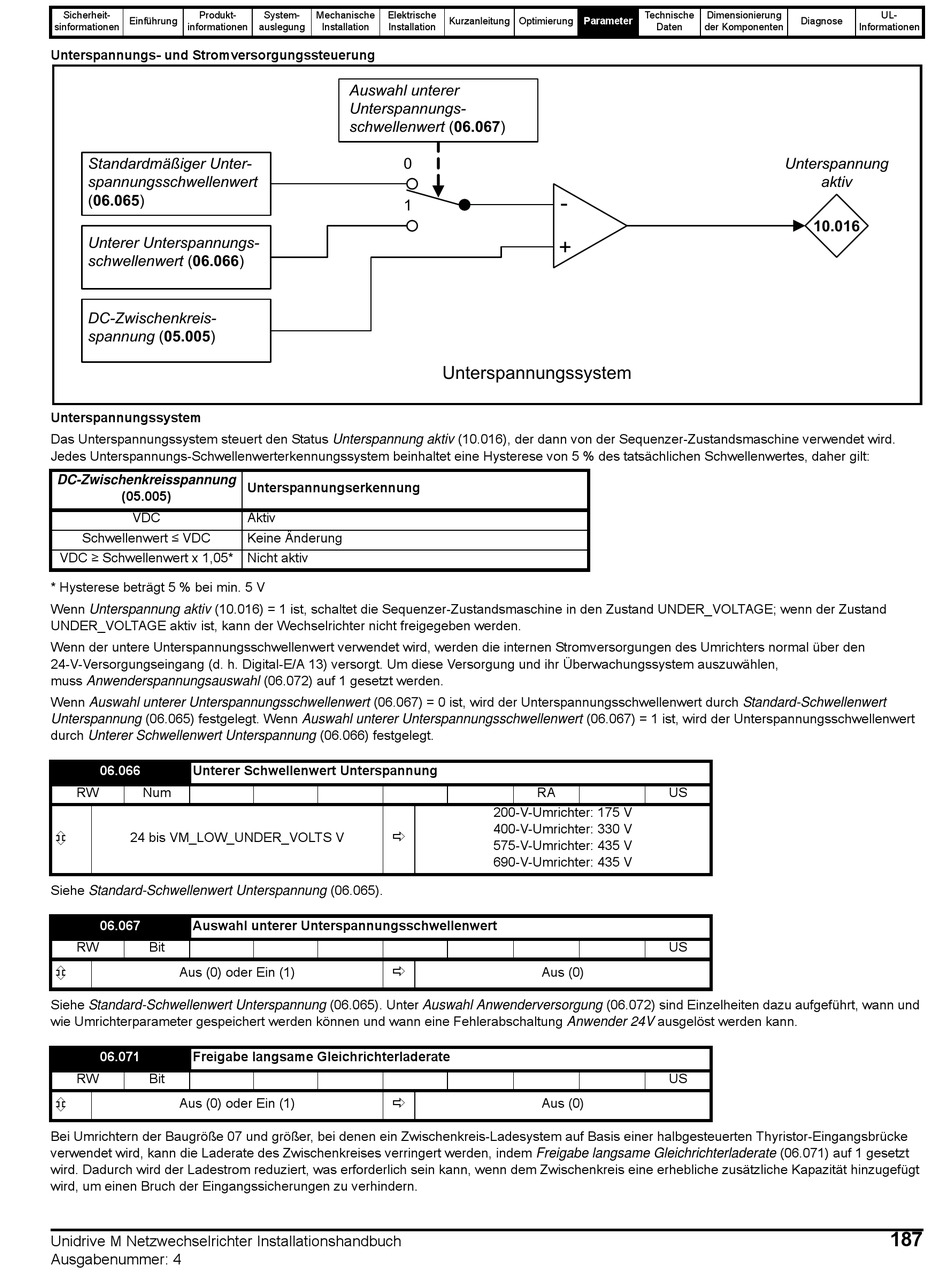

Unterspannungs- und Stromversorgungssteuerung
Standardmäßiger Unter-
spannungsschwellenwert
(06.065)
Unterer Unterspannungs-
schwellenwert (06.066)
DC-Zwischenkreis-
spannung (05.005)

Unterspannungssystem

Das Unterspannungssystem steuert den Status Unterspannung aktiv (10.016), der dann von der Sequenzer-Zustandsmaschine verwendet wird.
Jedes Unterspannungs-Schwellenwerterkennungssystem beinhaltet eine Hysterese von 5 % des tatsächlichen Schwellenwertes, daher gilt:
DC-Zwischenkreisspannung
(05.005)
VDC
Schwellenwert ≤ VDC
VDC ≥ Schwellenwert x 1,05* Nicht aktiv
* Hysterese beträgt 5 % bei min. 5 V
Wenn Unterspannung aktiv (10.016) = 1 ist, schaltet die Sequenzer-Zustandsmaschine in den Zustand UNDER_VOLTAGE; wenn der Zustand
UNDER_VOLTAGE aktiv ist, kann der Wechselrichter nicht freigegeben werden.
Wenn der untere Unterspannungsschwellenwert verwendet wird, werden die internen Stromversorgungen des Umrichters normal über den
24-V-Versorgungseingang (d. h. Digital-E/A 13) versorgt. Um diese Versorgung und ihr Überwachungssystem auszuwählen,
muss Anwenderspannungsauswahl (06.072) auf 1 gesetzt werden.
Wenn Auswahl unterer Unterspannungsschwellenwert (06.067) = 0 ist, wird der Unterspannungsschwellenwert durch Standard-Schwellenwert
Unterspannung (06.065) festgelegt. Wenn Auswahl unterer Unterspannungsschwellenwert (06.067) = 1 ist, wird der Unterspannungsschwellenwert
durch Unterer Schwellenwert Unterspannung (06.066) festgelegt.
06.066 Unterer Schwellenwert Unterspannung
RW Num

24 bis VM_LOW_UNDER_VOLTS V
Siehe Standard-Schwellenwert Unterspannung (06.065).
06.067 Auswahl unterer Unterspannungsschwellenwert
RW Bit

Aus (0) oder Ein (1)
Siehe Standard-Schwellenwert Unterspannung (06.065). Unter Auswahl Anwenderversorgung (06.072) sind Einzelheiten dazu aufgeführt, wann und
wie Umrichterparameter gespeichert werden können und wann eine Fehlerabschaltung Anwender 24V ausgelöst werden kann.
06.071 Freigabe langsame Gleichrichterladerate
RW Bit

Aus (0) oder Ein (1)
Bei Umrichtern der Baugröße 07 und größer, bei denen ein Zwischenkreis-Ladesystem auf Basis einer halbgesteuerten Thyristor-Eingangsbrücke
verwendet wird, kann die Laderate des Zwischenkreises verringert werden, indem Freigabe langsame Gleichrichterladerate (06.071) auf 1 gesetzt
wird. Dadurch wird der Ladestrom reduziert, was erforderlich sein kann, wenn dem Zwischenkreis eine erhebliche zusätzliche Kapazität hinzugefügt
wird, um einen Bruch der Eingangssicherungen zu verhindern.
Unidrive M Netzwechselrichter Installationshandbuch
Ausgabenummer: 4
System- Mechanische Elektrische
auslegung Installation Installation
Auswahl unterer
Unterspannungs-
schwellenwert (06.067)
0
1
Unterspannungserkennung
Aktiv
Keine Änderung



Kurzanleitung Optimierung Parameter
-
+
Unterspannungssystem
RA
200-V-Umrichter: 175 V
400-V-Umrichter: 330 V
575-V-Umrichter: 435 V
690-V-Umrichter: 435 V
Aus (0)
Aus (0)
Technische Dimensionierung
Diagnose
Daten der Komponenten
Unterspannung
aktiv
10.016
US
US
US
UL-
Informationen
187
