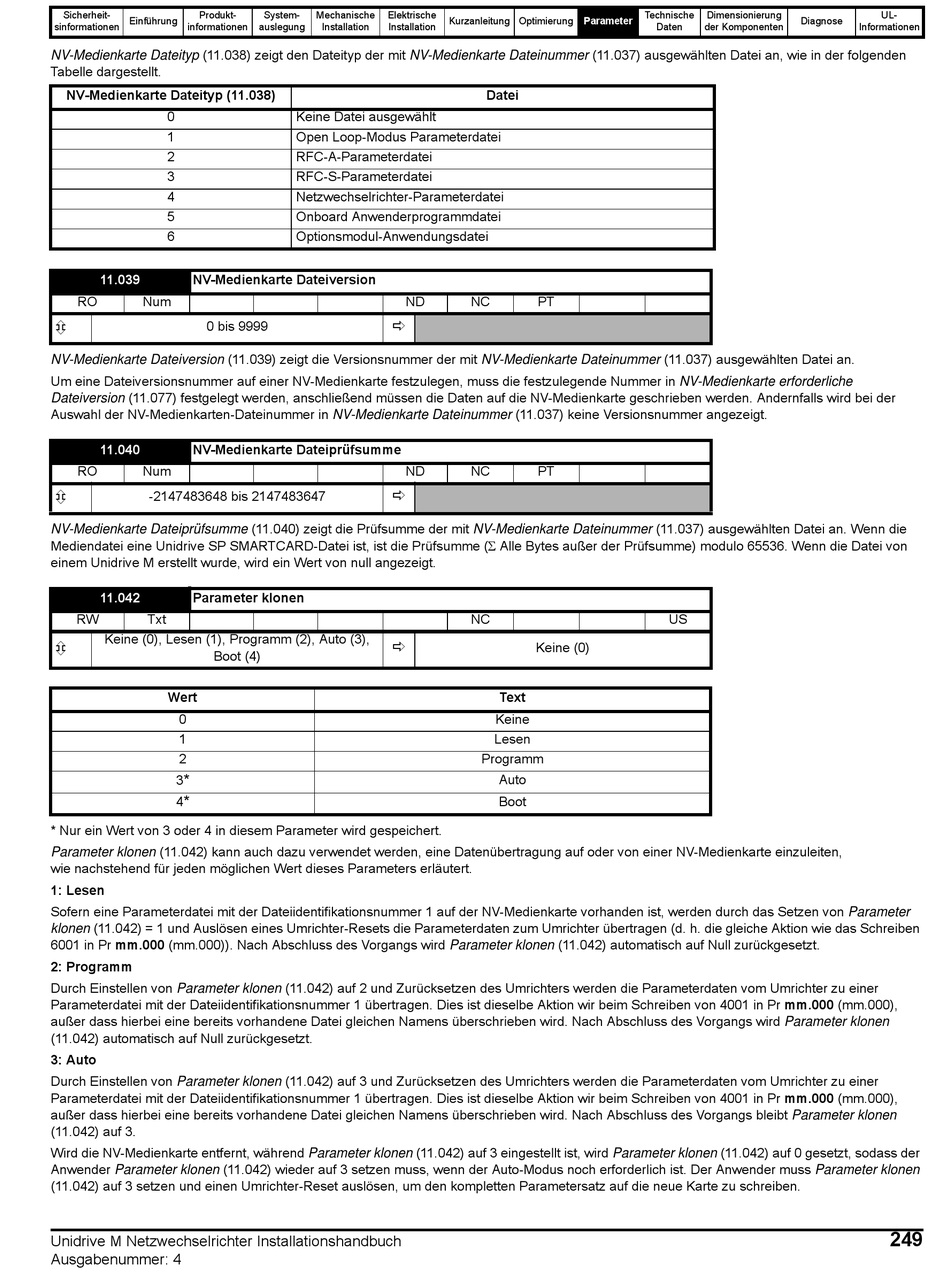

NV-Medienkarte Dateityp (11.038) zeigt den Dateityp der mit NV-Medienkarte Dateinummer (11.037) ausgewählten Datei an, wie in der folgenden
Tabelle dargestellt.
NV-Medienkarte Dateityp (11.038)
0
1
2
3
4
5
6
11.039
NV-Medienkarte Dateiversion
RO
Num
0 bis 9999
NV-Medienkarte Dateiversion (11.039) zeigt die Versionsnummer der mit NV-Medienkarte Dateinummer (11.037) ausgewählten Datei an.
Um eine Dateiversionsnummer auf einer NV-Medienkarte festzulegen, muss die festzulegende Nummer in NV-Medienkarte erforderliche
Dateiversion (11.077) festgelegt werden, anschließend müssen die Daten auf die NV-Medienkarte geschrieben werden. Andernfalls wird bei der
Auswahl der NV-Medienkarten-Dateinummer in NV-Medienkarte Dateinummer (11.037) keine Versionsnummer angezeigt.
11.040
NV-Medienkarte Dateiprüfsumme
RO
Num
-2147483648 bis 2147483647
NV-Medienkarte Dateiprüfsumme (11.040) zeigt die Prüfsumme der mit NV-Medienkarte Dateinummer (11.037) ausgewählten Datei an. Wenn die
Mediendatei eine Unidrive SP SMARTCARD-Datei ist, ist die Prüfsumme (Σ Alle Bytes außer der Prüfsumme) modulo 65536. Wenn die Datei von
einem Unidrive M erstellt wurde, wird ein Wert von null angezeigt.
11.042
Parameter klonen
RW
Txt
Keine (0), Lesen (1), Programm (2), Auto (3),
Boot (4)
Wert
0
1
2
*
3
*
4
* Nur ein Wert von 3 oder 4 in diesem Parameter wird gespeichert.
Parameter klonen (11.042) kann auch dazu verwendet werden, eine Datenübertragung auf oder von einer NV-Medienkarte einzuleiten,
wie nachstehend für jeden möglichen Wert dieses Parameters erläutert.
1: Lesen
Sofern eine Parameterdatei mit der Dateiidentifikationsnummer 1 auf der NV-Medienkarte vorhanden ist, werden durch das Setzen von Parameter
klonen (11.042) = 1 und Auslösen eines Umrichter-Resets die Parameterdaten zum Umrichter übertragen (d. h. die gleiche Aktion wie das Schreiben
6001 in Pr mm.000 (mm.000)). Nach Abschluss des Vorgangs wird Parameter klonen (11.042) automatisch auf Null zurückgesetzt.
2: Programm
Durch Einstellen von Parameter klonen (11.042) auf 2 und Zurücksetzen des Umrichters werden die Parameterdaten vom Umrichter zu einer
Parameterdatei mit der Dateiidentifikationsnummer 1 übertragen. Dies ist dieselbe Aktion wir beim Schreiben von 4001 in Pr mm.000 (mm.000),
außer dass hierbei eine bereits vorhandene Datei gleichen Namens überschrieben wird. Nach Abschluss des Vorgangs wird Parameter klonen
(11.042) automatisch auf Null zurückgesetzt.
3: Auto
Durch Einstellen von Parameter klonen (11.042) auf 3 und Zurücksetzen des Umrichters werden die Parameterdaten vom Umrichter zu einer
Parameterdatei mit der Dateiidentifikationsnummer 1 übertragen. Dies ist dieselbe Aktion wir beim Schreiben von 4001 in Pr mm.000 (mm.000),
außer dass hierbei eine bereits vorhandene Datei gleichen Namens überschrieben wird. Nach Abschluss des Vorgangs bleibt Parameter klonen
(11.042) auf 3.
Wird die NV-Medienkarte entfernt, während Parameter klonen (11.042) auf 3 eingestellt ist, wird Parameter klonen (11.042) auf 0 gesetzt, sodass der
Anwender Parameter klonen (11.042) wieder auf 3 setzen muss, wenn der Auto-Modus noch erforderlich ist. Der Anwender muss Parameter klonen
(11.042) auf 3 setzen und einen Umrichter-Reset auslösen, um den kompletten Parametersatz auf die neue Karte zu schreiben.
