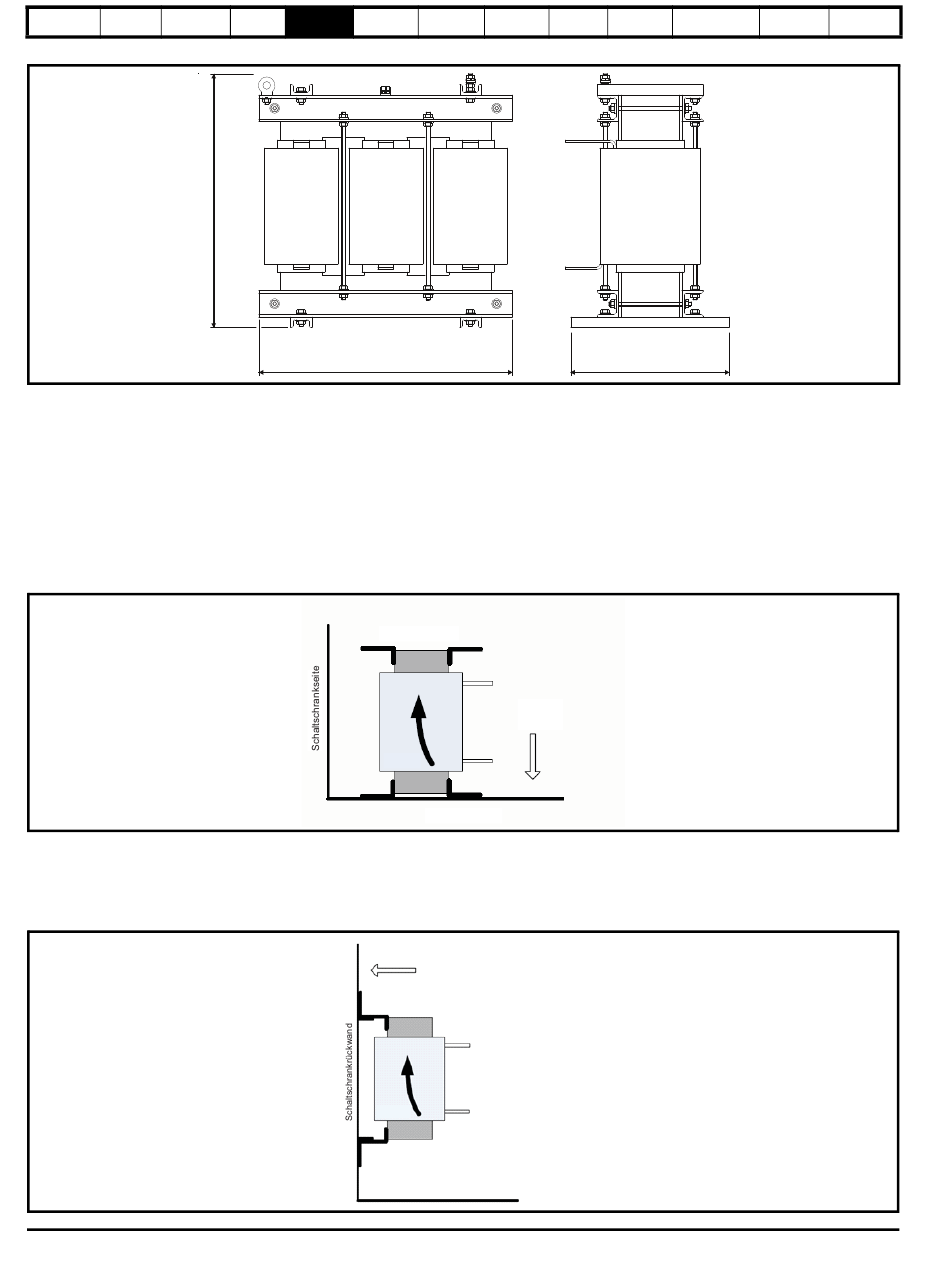

Abbildung 5-5 Abmessungen Kommutierungsdrosseltyp 3
H
Position und Montage der Kommutierungsdrossel sind im Hinblick auf folgende Punkte zu überprüfen:
1. Es ist eine natürliche Kühlung vorhanden, die nicht durch Gehäuse oder Schutzvorrichtungen im Bereich der Kommutierungsdrossel verhindert
wird.
2. Die Kommutierungsdrossel ist so montiert, dass die Luft frei durch und über die Drossel strömen kann.
3. Bei Anwendungen mit langen Kabeln kann eine Fremdlüftung erforderlich sein, für die zusätzlicher Platz benötigt wird.
4. Rückspeise-Netzdrosseln sind so angeordnet, dass sie Schäden an wärmeempfindlichen Bauteilen verhindern.
5. Rückspeise-Netzdrosseln sind in ausreichendem Abstand von brennbaren Komponenten entfernt montiert, um Brandgefahren zu vermeiden.
Die Kommutierungsdrossel kann wie nachstehend gezeigt am Boden des Schaltschranks montiert werden. Die Montagehalterungen befinden sich
zum Zwecke der Bodenmontage standardmäßig am Boden der Kommutierungsdrossel. Bodenmontage ist die Standardkonfiguration und für die
gesamte Palette der Rückspeise-Kommutierungsdrosseln geeignet.
Abbildung 5-6 Standardmäßige Bodenmontage der Kommutierungsdrossel der Rückspeiseeinheit
Die Kommutierungsdrossel der Rückspeiseeinheit kann wie gezeigt auch an der Rückwand des Schaltschranks montiert werden, dabei sind die
Wicklungen vertikal ausgerichtet. Wenn eine Montage an der Rückwand erforderlich ist, muss die Kommutierungsdrossel wie gezeigt angebracht
werden, um einen korrekten Luftstrom über die Kommutierungsdrossel sicherzustellen und eine korrekte mechanische Unterstützung zu
gewährleisten.
Abbildung 5-7 Montage der Kommutierungsdrossel an der Rückwand
82
System-
Mechanische
Elektrische
auslegung
Installation
Installation
TH
A1
B1
A2
B2
L
Kommutierungsdrossel der Rückspeiseeinheit
Luft-
zirkulation
Kommutierungsdrossel der Rückspeiseeinheit
Luft-
zirkulation
Schaltschranksockel
Kurzanleitung Optimierung
Parameter
C1
C2
Boden-
montage
Schaltschranksockel
Rückwandmontage
