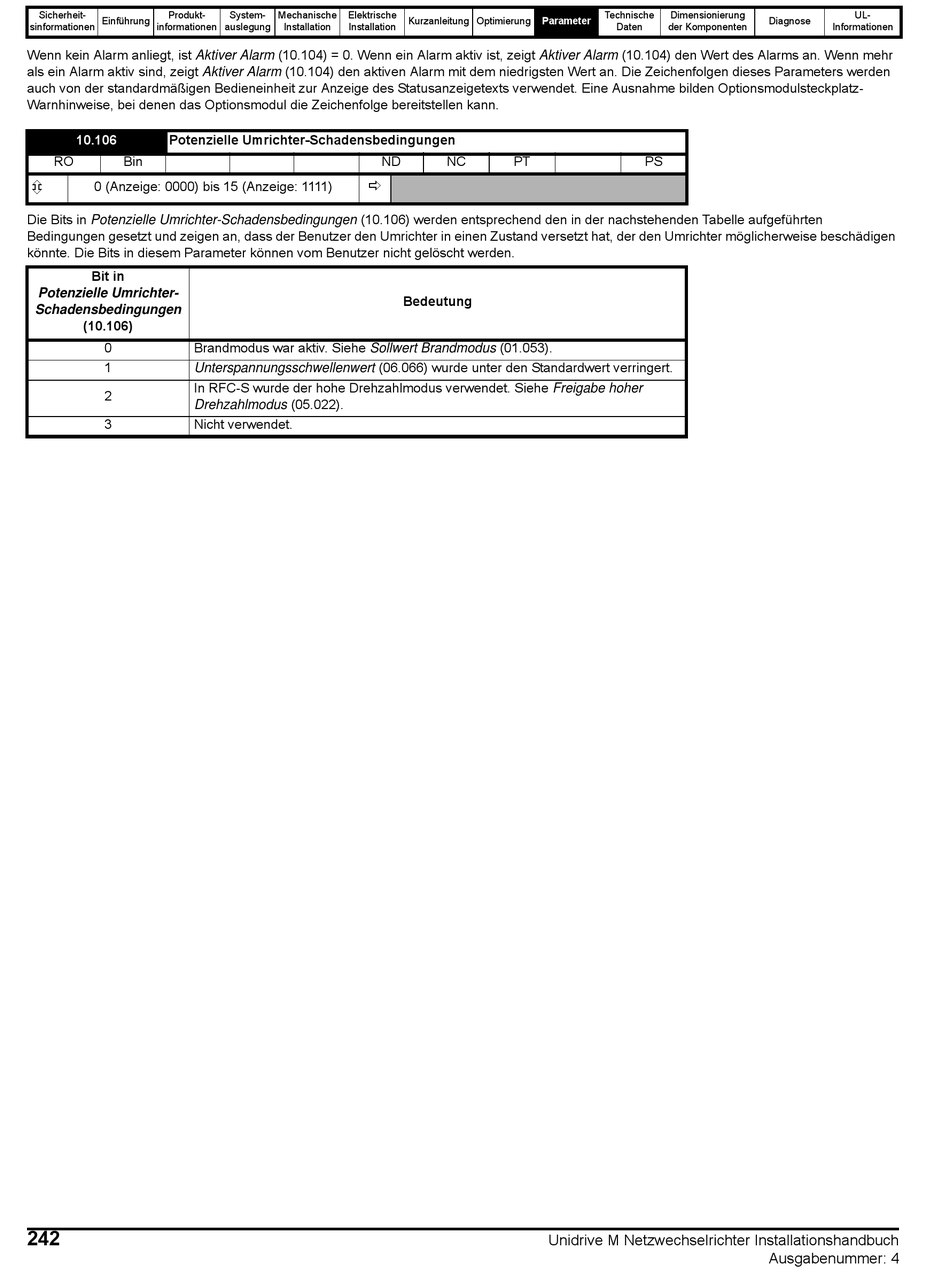

Wenn kein Alarm anliegt, ist Aktiver Alarm (10.104) = 0. Wenn ein Alarm aktiv ist, zeigt Aktiver Alarm (10.104) den Wert des Alarms an. Wenn mehr
als ein Alarm aktiv sind, zeigt Aktiver Alarm (10.104) den aktiven Alarm mit dem niedrigsten Wert an. Die Zeichenfolgen dieses Parameters werden
auch von der standardmäßigen Bedieneinheit zur Anzeige des Statusanzeigetexts verwendet. Eine Ausnahme bilden Optionsmodulsteckplatz-
Warnhinweise, bei denen das Optionsmodul die Zeichenfolge bereitstellen kann.
10.106
Potenzielle Umrichter-Schadensbedingungen
RO
Bin
0 (Anzeige: 0000) bis 15 (Anzeige: 1111)
Die Bits in Potenzielle Umrichter-Schadensbedingungen (10.106) werden entsprechend den in der nachstehenden Tabelle aufgeführten
Bedingungen gesetzt und zeigen an, dass der Benutzer den Umrichter in einen Zustand versetzt hat, der den Umrichter möglicherweise beschädigen
könnte. Die Bits in diesem Parameter können vom Benutzer nicht gelöscht werden.
Bit in
Potenzielle Umrichter-
Schadensbedingungen
(10.106)
0
Brandmodus war aktiv. Siehe Sollwert Brandmodus (01.053).
1
Unterspannungsschwellenwert (06.066) wurde unter den Standardwert verringert.
In RFC-S wurde der hohe Drehzahlmodus verwendet. Siehe Freigabe hoher
2
Drehzahlmodus (05.022).
3
Nicht verwendet.
