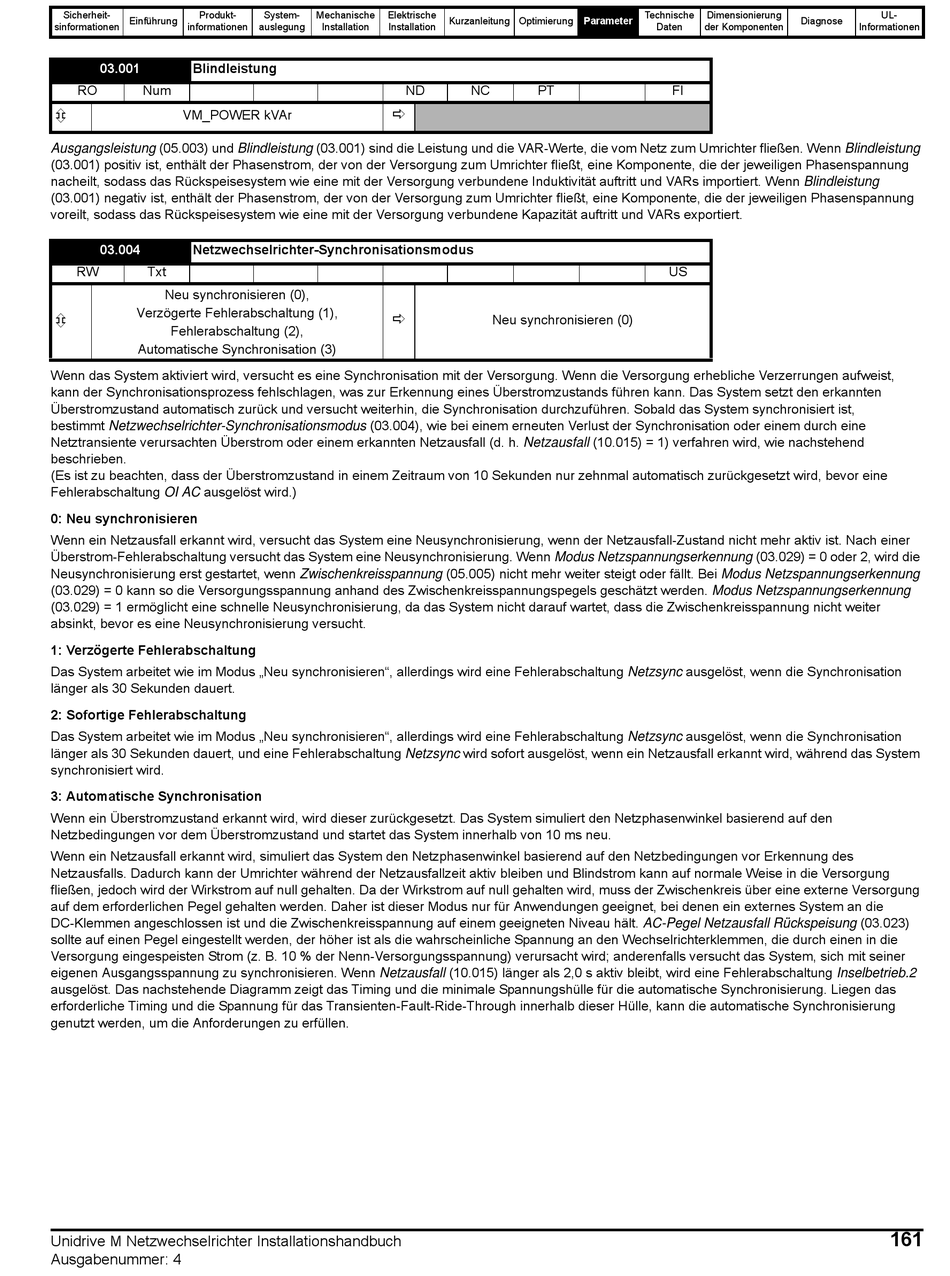

03.001
Blindleistung
RO
Num
VM_POWER kVAr
Ausgangsleistung (05.003) und Blindleistung (03.001) sind die Leistung und die VAR-Werte, die vom Netz zum Umrichter fließen. Wenn Blindleistung
(03.001) positiv ist, enthält der Phasenstrom, der von der Versorgung zum Umrichter fließt, eine Komponente, die der jeweiligen Phasenspannung
nacheilt, sodass das Rückspeisesystem wie eine mit der Versorgung verbundene Induktivität auftritt und VARs importiert. Wenn Blindleistung
(03.001) negativ ist, enthält der Phasenstrom, der von der Versorgung zum Umrichter fließt, eine Komponente, die der jeweiligen Phasenspannung
voreilt, sodass das Rückspeisesystem wie eine mit der Versorgung verbundene Kapazität auftritt und VARs exportiert.
03.004
Netzwechselrichter-Synchronisationsmodus
RW
Txt
Neu synchronisieren (0),
Verzögerte Fehlerabschaltung (1),
Fehlerabschaltung (2),
Automatische Synchronisation (3)
Wenn das System aktiviert wird, versucht es eine Synchronisation mit der Versorgung. Wenn die Versorgung erhebliche Verzerrungen aufweist,
kann der Synchronisationsprozess fehlschlagen, was zur Erkennung eines Überstromzustands führen kann. Das System setzt den erkannten
Überstromzustand automatisch zurück und versucht weiterhin, die Synchronisation durchzuführen. Sobald das System synchronisiert ist,
bestimmt Netzwechselrichter-Synchronisationsmodus (03.004), wie bei einem erneuten Verlust der Synchronisation oder einem durch eine
Netztransiente verursachten Überstrom oder einem erkannten Netzausfall (d. h. Netzausfall (10.015) = 1) verfahren wird, wie nachstehend
beschrieben.
(Es ist zu beachten, dass der Überstromzustand in einem Zeitraum von 10 Sekunden nur zehnmal automatisch zurückgesetzt wird, bevor eine
Fehlerabschaltung OI AC ausgelöst wird.)
0: Neu synchronisieren
Wenn ein Netzausfall erkannt wird, versucht das System eine Neusynchronisierung, wenn der Netzausfall-Zustand nicht mehr aktiv ist. Nach einer
Überstrom-Fehlerabschaltung versucht das System eine Neusynchronisierung. Wenn Modus Netzspannungserkennung (03.029) = 0 oder 2, wird die
Neusynchronisierung erst gestartet, wenn Zwischenkreisspannung (05.005) nicht mehr weiter steigt oder fällt. Bei Modus Netzspannungserkennung
(03.029) = 0 kann so die Versorgungsspannung anhand des Zwischenkreisspannungspegels geschätzt werden. Modus Netzspannungserkennung
(03.029) = 1 ermöglicht eine schnelle Neusynchronisierung, da das System nicht darauf wartet, dass die Zwischenkreisspannung nicht weiter
absinkt, bevor es eine Neusynchronisierung versucht.
1: Verzögerte Fehlerabschaltung
Das System arbeitet wie im Modus „Neu synchronisieren", allerdings wird eine Fehlerabschaltung Netzsync ausgelöst, wenn die Synchronisation
länger als 30 Sekunden dauert.
2: Sofortige Fehlerabschaltung
Das System arbeitet wie im Modus „Neu synchronisieren", allerdings wird eine Fehlerabschaltung Netzsync ausgelöst, wenn die Synchronisation
länger als 30 Sekunden dauert, und eine Fehlerabschaltung Netzsync wird sofort ausgelöst, wenn ein Netzausfall erkannt wird, während das System
synchronisiert wird.
3: Automatische Synchronisation
Wenn ein Überstromzustand erkannt wird, wird dieser zurückgesetzt. Das System simuliert den Netzphasenwinkel basierend auf den
Netzbedingungen vor dem Überstromzustand und startet das System innerhalb von 10 ms neu.
Wenn ein Netzausfall erkannt wird, simuliert das System den Netzphasenwinkel basierend auf den Netzbedingungen vor Erkennung des
Netzausfalls. Dadurch kann der Umrichter während der Netzausfallzeit aktiv bleiben und Blindstrom kann auf normale Weise in die Versorgung
fließen, jedoch wird der Wirkstrom auf null gehalten. Da der Wirkstrom auf null gehalten wird, muss der Zwischenkreis über eine externe Versorgung
auf dem erforderlichen Pegel gehalten werden. Daher ist dieser Modus nur für Anwendungen geeignet, bei denen ein externes System an die
DC-Klemmen angeschlossen ist und die Zwischenkreisspannung auf einem geeigneten Niveau hält. AC-Pegel Netzausfall Rückspeisung (03.023)
sollte auf einen Pegel eingestellt werden, der höher ist als die wahrscheinliche Spannung an den Wechselrichterklemmen, die durch einen in die
Versorgung eingespeisten Strom (z. B. 10 % der Nenn-Versorgungsspannung) verursacht wird; anderenfalls versucht das System, sich mit seiner
eigenen Ausgangsspannung zu synchronisieren. Wenn Netzausfall (10.015) länger als 2,0 s aktiv bleibt, wird eine Fehlerabschaltung Inselbetrieb.2
ausgelöst. Das nachstehende Diagramm zeigt das Timing und die minimale Spannungshülle für die automatische Synchronisierung. Liegen das
erforderliche Timing und die Spannung für das Transienten-Fault-Ride-Through innerhalb dieser Hülle, kann die automatische Synchronisierung
genutzt werden, um die Anforderungen zu erfüllen.
