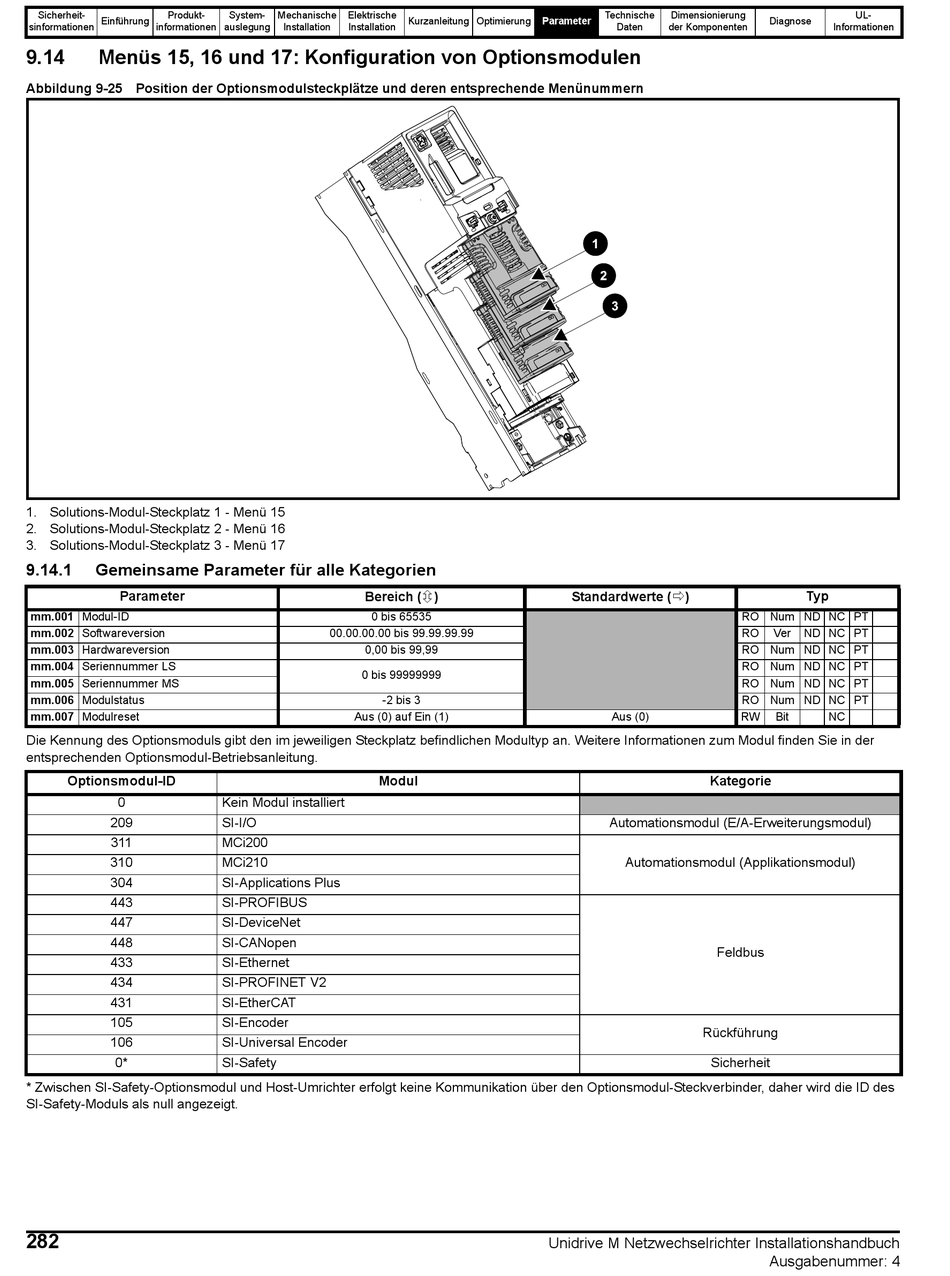

9.14 Menüs 15, 16 und 17: Konfiguration von Optionsmodulen
Abbildung 9-25 Position der Optionsmodulsteckplätze und deren entsprechende Menünummern
1. Solutions-Modul-Steckplatz 1 - Menü 15
2. Solutions-Modul-Steckplatz 2 - Menü 16
3. Solutions-Modul-Steckplatz 3 - Menü 17
9.14.1 Gemeinsame Parameter für alle Kategorien
Parameter
mm.001 Modul-ID
mm.002 Softwareversion
mm.003 Hardwareversion
mm.004 Seriennummer LS
mm.005 Seriennummer MS
mm.006 Modulstatus
mm.007 Modulreset
Die Kennung des Optionsmoduls gibt den im jeweiligen Steckplatz befindlichen Modultyp an. Weitere Informationen zum Modul finden Sie in der
entsprechenden Optionsmodul-Betriebsanleitung.
Optionsmodul-ID
0
209
311
310
304
443
447
448
433
434
431
105
106
0*
* Zwischen SI-Safety-Optionsmodul und Host-Umrichter erfolgt keine Kommunikation über den Optionsmodul-Steckverbinder, daher wird die ID des
SI-Safety-Moduls als null angezeigt.
282
System- Mechanische Elektrische
auslegung Installation Installation
Bereich (
0 bis 65535
00.00.00.00 bis 99.99.99.99
0,00 bis 99,99
0 bis 99999999
-2 bis 3
Aus (0) auf Ein (1)
Modul
Kein Modul installiert
SI-I/O
MCi200
MCi210
SI-Applications Plus
SI-PROFIBUS
SI-DeviceNet
SI-CANopen
SI-Ethernet
SI-PROFINET V2
SI-EtherCAT
SI-Encoder
SI-Universal Encoder
SI-Safety
Kurzanleitung Optimierung Parameter

) Standardwerte (
Unidrive M Netzwechselrichter Installationshandbuch
Technische Dimensionierung
Diagnose
Daten der Komponenten

)
RO Num ND NC PT
RO Ver
RO Num ND NC PT
RO Num ND NC PT
RO Num ND NC PT
RO Num ND NC PT
Aus (0) RW Bit
Kategorie
Automationsmodul (E/A-Erweiterungsmodul)
Automationsmodul (Applikationsmodul)
Feldbus
Rückführung
Sicherheit
