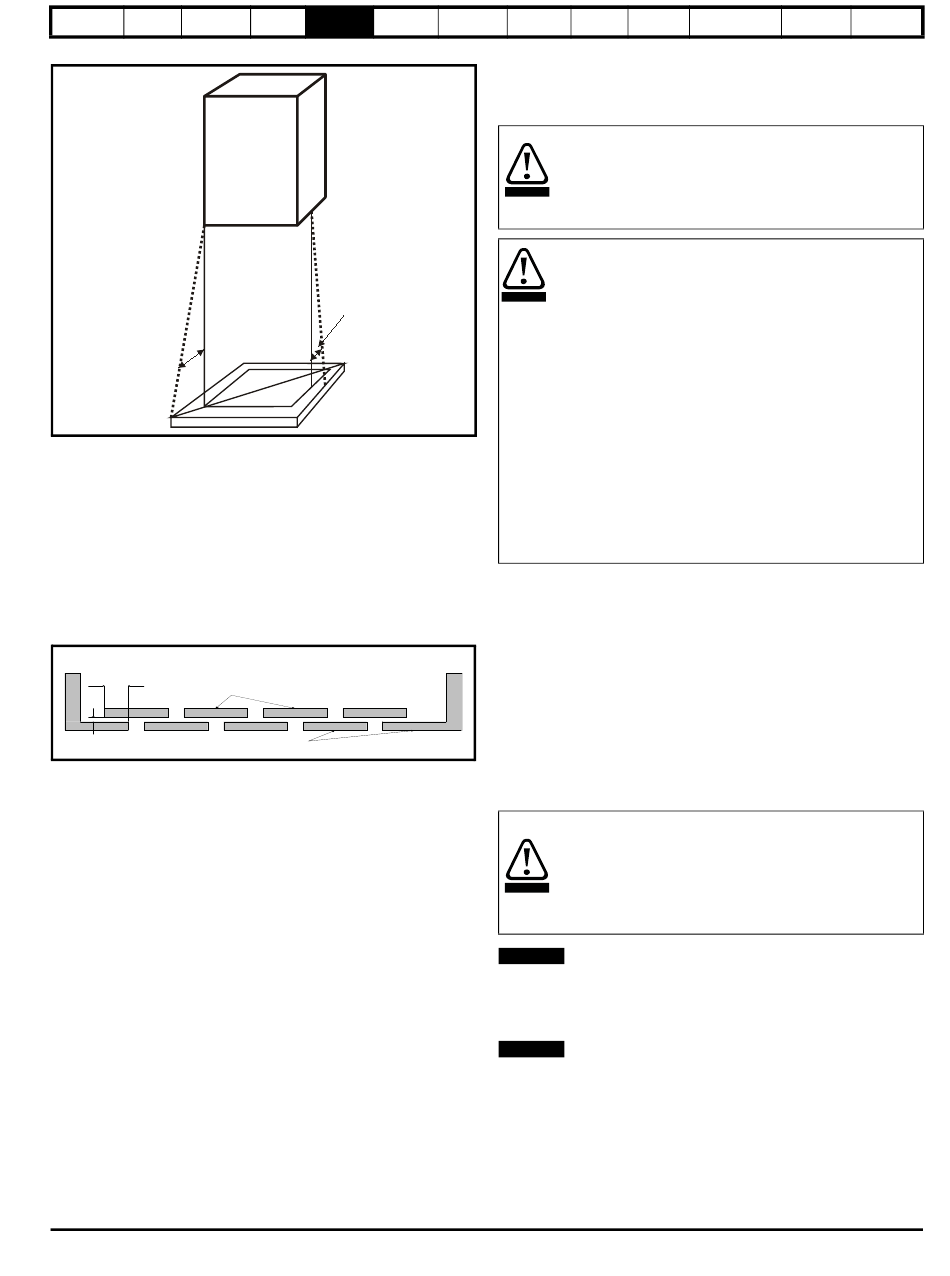

Abbildung 5-1 Boden-Layout des Brandschutzschaltschranks
Umrichter
5°
Der Boden sowie der seitliche Teil, der als Teil des Bodens angesehen
wird, muss so konzipiert sein, dass er brennbare Materialien nicht nach
außen dringen lässt. Er darf also keine Öffnungen haben oder er muss
eine Prallplatten-Konstruktion aufweisen.
Dies bedeutet, dass die Öffnungen für Kabel usw. mit Werkstoffen
versiegelt sein müssen, die 5VB-Forderungen erfüllen oder eine darüber
befindliche Prallplatte besitzen.
Eine akzeptable Prallplatten-Konstruktion finden Sie in Abbildung 5-2.
Dies gilt nicht für die Montage in einem abgeschlossenen elektrischen
Betriebsbereich (mit Zugangsbeschränkung) mit Betonboden.
Abbildung 5-2 Prallplatten-Konstruktion des
Nicht
weniger als
Leitbleche (können sich oberhalb oder
2 mal 'X'
unterhalb des Gehäuses befinden)
X
X
Unterseite des Brandschutzgehäuses
Brandschutzschaltschranks
5.2.6 Elektromagnetische Verträglichkeit
Bei Frequenzumrichtern handelt es sich um leistungsstarke
elektronische Schaltungen, die elektromagnetische Störungen
verursachen können, wenn sie nicht korrekt, d. h. unter sorgfältiger
Berücksichtigung der Kabelführung, installiert werden.
Durch einfache, routinemäßige Vorsichtsmaßnahmen können Störungen
an typischen Automatisierungsgeräten vermieden werden.
Wenn strenge Emissionsgrenzwerte einzuhalten sind oder falls bekannt
ist, dass elektromagnetisch empfindliche Systeme in der Nähe sind,
so müssen alle Vorsichtsmaßnahmen beachtet werden.
Die entsprechenden Richtlinien finden Sie im jeweiligen Unidrive M
Leistungsmodul-Installationshandbuch. Die Zwischenkreisspannung in
einem Rückspeisesystem mit 400-V-Netz beträgt normalerweise 700 V,
was einer Netzspannung von 519 V entspricht Sofern das Motorkabel
nicht weniger als 10 m lang ist, wird empfohlen, entweder einen für
Umrichterbetrieb geeigneten Motor zu verwenden oder auch
Ausgangsdrosseln zu montieren, um den Motor vor den Auswirkungen
der schnell ansteigenden Ausgangsspannungsimpulse zu schützen.
Unidrive M Netzwechselrichter Installationshandbuch
Ausgabenummer: 4
System- Mechanische Elektrische
auslegung Installation Installation
5°
Kurzanleitung Optimierung Parameter
5.2.7

Gefahrenbereiche

Der Umrichter darf sich nicht in einem als gefährlich eingestuften
Bereich befinden, es sei denn, er ist in einem für diesen Bereich
zugelassenen Gehäuse installiert und die Installation wurde überprüft.
Trennvorrichtung
Die AC-Stromversorgung muss durch eine genehmigte
Stromtrennungseinrichtung vom Umrichter getrennt werden,
bevor Abdeckungen vom Umrichter abgenommen bzw.
WARNUNG
Wartungs- oder Reparaturarbeiten durchgeführt werden
können.
Gespeicherte Ladungen
Der Frequenzumrichter enthält Kondensatoren, die auch
nach dem Abschalten der Spannungsversorgung (AC oder
DC) auf eine potenziell tödliche Spannung geladen bleiben.
WARNUNG
Wenn der Frequenzumrichter eingeschaltet war, muss die
Spannungsversorgung mindestens zehn Minuten lang
getrennt werden, bevor die Arbeit, nach Feststellung der
Spannungsfreiheit, fortgesetzt werden kann.
Normalerweise werden die Kondensatoren durch einen
internen Widerstand entladen. Bei bestimmten
ungewöhnlichen Fehlerzuständen ist es möglich, dass die
Kondensatoren nicht entladen werden oder dass die
Entladung durch eine an den Motoranschlussklemmen
anliegende Spannung verhindert wird. Wenn der Umrichter
einen technischen Defekt hat, sodass auf dem Display nichts
angezeigt wird, ist es möglich, dass die Kondensatoren nicht
entladen sind. Wenden Sie sich in diesem Falle an den
Lieferanten des Umrichters oder dessen autorisierten
Distributor.
5.3 Abmessungen der
Rückspeisekomponenten
Die aufgeführten Abmessungen gelten für die folgenden Elemente:
• Kommutierungsdrossel der Rückspeiseeinheit
• Taktfrequenzfilter-Drossel
• Taktfrequenzfilter-Kondensator
• Varistoren
• Externes EMV-Netzfilter
• Kombinierte Rückspeisungseingangsfilter
5.3.1 Kommutierungsdrossel der
Rückspeiseeinheit
Die folgenden Kommutierungsdrosseln für
Rückspeiseeinheiten können bei einer normalen
Betriebstemperatur im Bereich von 150 °C je nach
Umgebungstemperatur erhebliche Verluste erzeugen.
Die Kommutierungsdrossel der Rückspeiseeinheit sollte so
VORSICHT
positioniert werden, dass hitzeempfindliche Komponenten
nicht beschädigt werden und keine Brandgefahr entsteht.
HINWEIS
Stellen Sie bei der Installation der folgenden Kommutierungsdrosseln für
Rückspeiseeinheiten sicher, dass sich keine Gehäuse direkt an den
Kommutierungsdrosseln befinden und so die Luftzirkulation und eine
natürliche Kühlung verhindern.
HINWEIS
Alle Rückspeisungs-Kommutierungsdrosseln können im Gehäuseboden
montiert werden, wie in Abbildung 5-6 gezeigt (relevante Details in
Tabelle 5-1, Tabelle 5-2 und Tabelle 5-3).
Rückspeisungs-Kommutierungsdrosseln, die nur für die Bodenmontage
und nicht für die Wandmontage geeignet sind, wie in Abbildung 5-7
gezeigt, sind in Tabelle 5-1, Tabelle 5-2 und Tabelle 5-3 mit einem
markiert.
