Diagnose

Auf dem Display des Keypads werden verschiedene Informationen zum
Antriebsstatus angezeigt. Diese können in die folgenden Kategorien
unterteilt werden:
•

Fehlerabschaltungsanzeigen

• Alarmmeldungen
• Statusanzeigen
Anwender dürfen nicht versuchen, fehlerhafte Umrichter zu
reparieren, und nur die in diesem Kapitel beschriebenen
Methoden zur Fehlerdiagnose anwenden.
Fehlerhafte Umrichter müssen zur Reparatur an einen
WARNUNG
autorisierten Fachhändler geschickt werden.
12.1 Statusmodi (Keypad- und
LED-Statusanzeige)

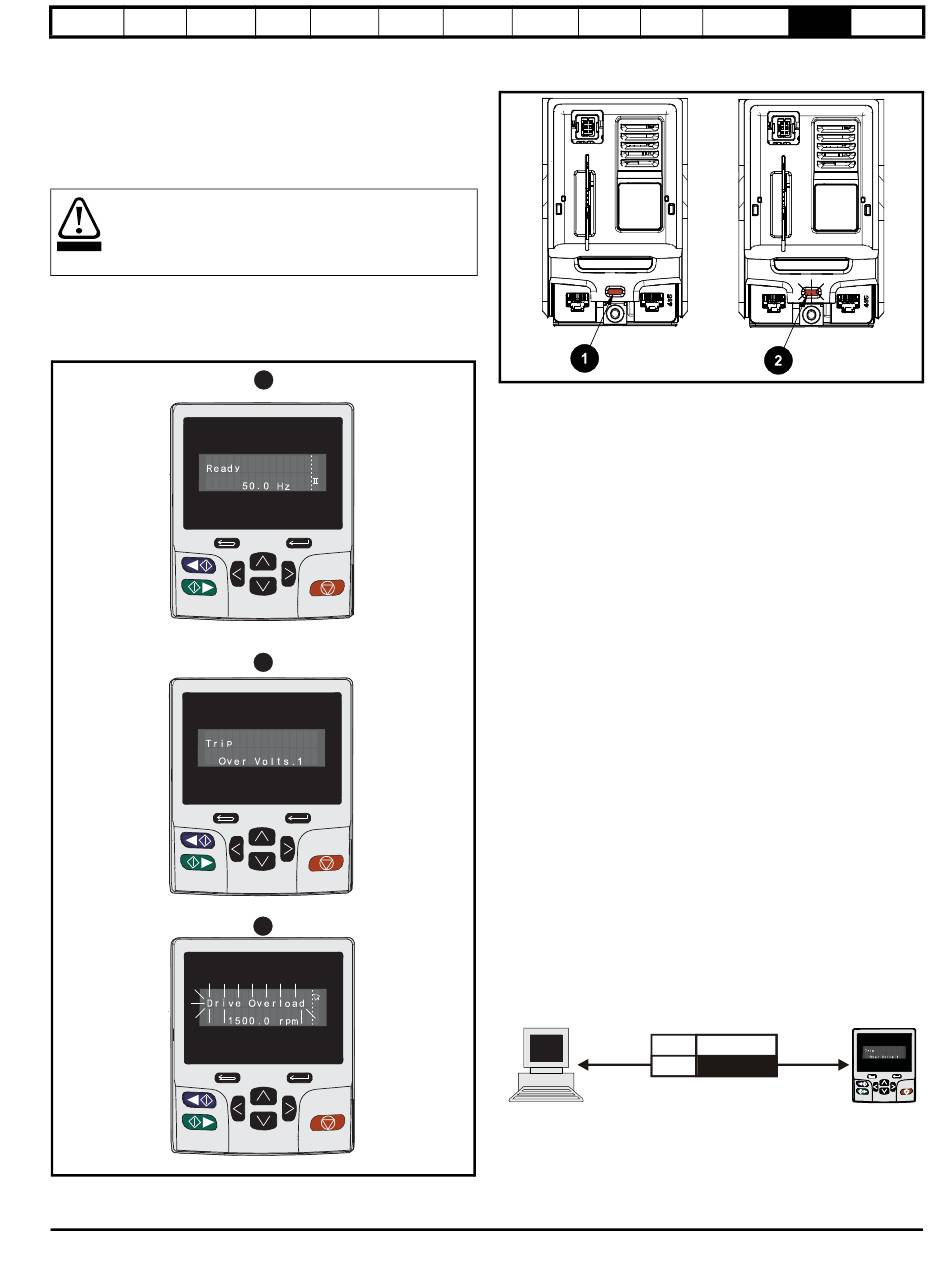

Abbildung 12-1 Keypad-Statusmodi
1. Status „Umrichter betriebsbereit"
2. Fehlerzustand
Unidrive M Netzwechselrichter Installationshandbuch
Ausgabenummer: 4
System- Mechanische Elektrische
auslegung Installation Installation
1
2
3
Kurzanleitung Optimierung Parameter
3. Warnzustand
Abbildung 12-2 Lage der Status-LED
1. Nicht blinkend: Normaler Zustand
2. Blinkend: Fehlerzustand
12.2 Fehlerabschaltungsanzeigen
Bei einer Fehlerabschaltung des Umrichters aus beliebigen Gründen
wird dessen Ausgang deaktiviert, so dass der Motor nicht mehr vom
Umrichter gesteuert wird. Wenn der Motor beim Auftreten einer
Fehlerabschaltung dreht, wird er bis zum Stillstand abgebremst.
Wird während einer Fehlerabschaltung eine SI-Bedieneinheit
verwendet, zeigt die obere Zeile im Display an, dass eine
Fehlerabschaltung stattgefunden hat und in der unteren Zeile wird der
Text zur Fehlerabschaltung angezeigt. Einige Fehlerabschaltungen
verfügen über eine Sub-Fehlernummer, über die zusätzliche
Informationen zum Fehler angezeigt werden. Wenn eine
Fehlerabschaltung über eine Sub-Fehlernummer verfügt, wird diese
Nummer abwechselnd mit dem Fehlerabschaltungstext angezeigt,
es sei denn, der Platz in der zweiten Zeile reicht aus, um sowohl den
Fehlerabschaltungstext als auch die Fehlernummer getrennt durch
einen Dezimalpunkt anzuzeigen.
Bei einer Fehlerabschaltung blinkt die Hintergrundbeleuchtung der
SI-Bedieneinheit. Falls kein Display verwendet wird, blinkt der
LED-Statusanzeiger im 0,5 s-Rhythmus, wenn am Umrichter eine
Fehlerabschaltung aufgetreten ist. Siehe Abbildung 12-2.
Alle Fehlerabschaltungen sind alphabetisch geordnet in Tabelle 12-3
aufgeführt. Alternativ kann der Status des Umrichters mithilfe der
Kommunikationsprotokolle in Pr 10.001 ‚Betriebsbereit' angezeigt
werden. Die zuletzt aufgetretene Fehlerabschaltung kann in Pr 10.020
als ein Zahlenwert abgelesen werden. Beachten Sie, dass die
Hardware-Fehlerabschaltungen (HF01 bis HF20) nicht über eine
Fehlernummer verfügen. Die Fehlernummer muss in Tabelle 12-3
geprüft werden, um die spezielle Fehlerabschaltung zu identifizieren.
Beispiel
1. Von Pr 10.020 wird über die serielle Schnittstelle der
Fehlerabschaltungscode 2 gelesen.
2. Eine Überprüfung von Tabelle zeigt, dass die Fehlerabschaltung 2
eine Auslösung aufgrund von Überspannung ist.
Kommunika-
tionscode
3. Schlagen Sie Überspannung in Tabelle 12-3 nach.
4. Führen Sie die unter Fehlerdiagnose beschriebenen Prüfungen
durch.
Technische Dimensionierung
Diagnose
Daten der Komponenten
Keypad-
Fehler-
Anz.
abschaltung Anzeige
Überspannung
2
