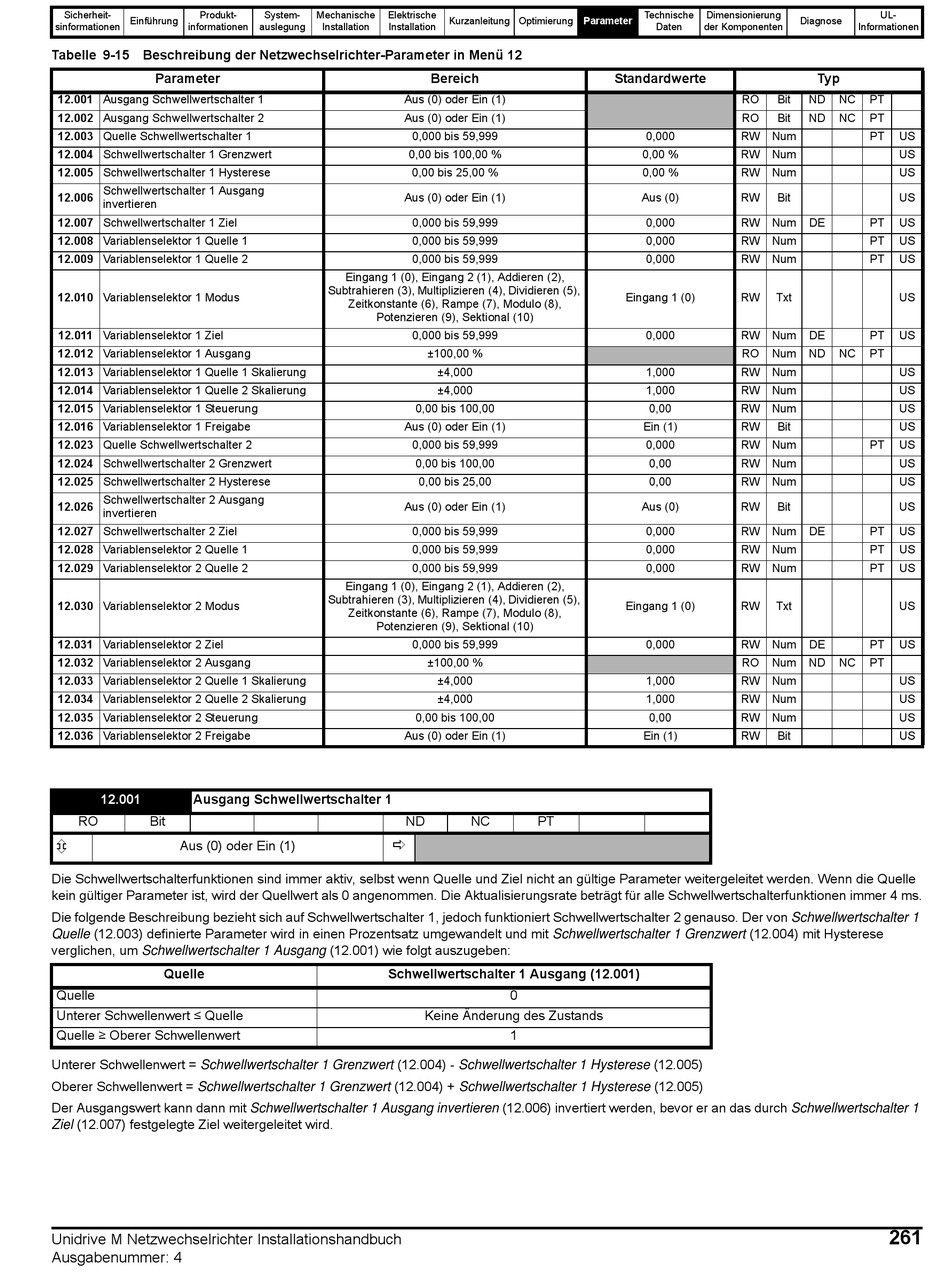

Tabelle 9-15 Beschreibung der Netzwechselrichter-Parameter in Menü 12
Parameter
12.001 Ausgang Schwellwertschalter 1
12.002 Ausgang Schwellwertschalter 2
12.003 Quelle Schwellwertschalter 1
12.004 Schwellwertschalter 1 Grenzwert
12.005 Schwellwertschalter 1 Hysterese
Schwellwertschalter 1 Ausgang
12.006
invertieren
12.007 Schwellwertschalter 1 Ziel
12.008 Variablenselektor 1 Quelle 1
12.009 Variablenselektor 1 Quelle 2
12.010 Variablenselektor 1 Modus
12.011 Variablenselektor 1 Ziel
12.012 Variablenselektor 1 Ausgang
12.013 Variablenselektor 1 Quelle 1 Skalierung
12.014 Variablenselektor 1 Quelle 2 Skalierung
12.015 Variablenselektor 1 Steuerung
12.016 Variablenselektor 1 Freigabe
12.023 Quelle Schwellwertschalter 2
12.024 Schwellwertschalter 2 Grenzwert
12.025 Schwellwertschalter 2 Hysterese
Schwellwertschalter 2 Ausgang
12.026
invertieren
12.027 Schwellwertschalter 2 Ziel
12.028 Variablenselektor 2 Quelle 1
12.029 Variablenselektor 2 Quelle 2
12.030 Variablenselektor 2 Modus
12.031 Variablenselektor 2 Ziel
12.032 Variablenselektor 2 Ausgang
12.033 Variablenselektor 2 Quelle 1 Skalierung
12.034 Variablenselektor 2 Quelle 2 Skalierung
12.035 Variablenselektor 2 Steuerung
12.036 Variablenselektor 2 Freigabe
12.001
Ausgang Schwellwertschalter 1
RO
Bit
Aus (0) oder Ein (1)
Die Schwellwertschalterfunktionen sind immer aktiv, selbst wenn Quelle und Ziel nicht an gültige Parameter weitergeleitet werden. Wenn die Quelle
kein gültiger Parameter ist, wird der Quellwert als 0 angenommen. Die Aktualisierungsrate beträgt für alle Schwellwertschalterfunktionen immer 4 ms.
Die folgende Beschreibung bezieht sich auf Schwellwertschalter 1, jedoch funktioniert Schwellwertschalter 2 genauso. Der von Schwellwertschalter 1
Quelle (12.003) definierte Parameter wird in einen Prozentsatz umgewandelt und mit Schwellwertschalter 1 Grenzwert (12.004) mit Hysterese
verglichen, um Schwellwertschalter 1 Ausgang (12.001) wie folgt auszugeben:
Quelle
Quelle
Unterer Schwellenwert ≤ Quelle
Quelle ≥ Oberer Schwellenwert
Unterer Schwellenwert = Schwellwertschalter 1 Grenzwert (12.004) - Schwellwertschalter 1 Hysterese (12.005)
Oberer Schwellenwert = Schwellwertschalter 1 Grenzwert (12.004) + Schwellwertschalter 1 Hysterese (12.005)
Der Ausgangswert kann dann mit Schwellwertschalter 1 Ausgang invertieren (12.006) invertiert werden, bevor er an das durch Schwellwertschalter 1
Ziel (12.007) festgelegte Ziel weitergeleitet wird.
Unidrive M Netzwechselrichter Installationshandbuch
Ausgabenummer: 4
System-
Mechanische
Elektrische
auslegung
Installation
Installation
Bereich
Aus (0) oder Ein (1)
Aus (0) oder Ein (1)
0,000 bis 59,999
0,00 bis 100,00 %
0,00 bis 25,00 %
Aus (0) oder Ein (1)
0,000 bis 59,999
0,000 bis 59,999
0,000 bis 59,999
Eingang 1 (0), Eingang 2 (1), Addieren (2),
Subtrahieren (3), Multiplizieren (4), Dividieren (5),
Zeitkonstante (6), Rampe (7), Modulo (8),
Potenzieren (9), Sektional (10)
0,000 bis 59,999
±100,00 %
±4,000
±4,000
0,00 bis 100,00
Aus (0) oder Ein (1)
0,000 bis 59,999
0,00 bis 100,00
0,00 bis 25,00
Aus (0) oder Ein (1)
0,000 bis 59,999
0,000 bis 59,999
0,000 bis 59,999
Eingang 1 (0), Eingang 2 (1), Addieren (2),
Subtrahieren (3), Multiplizieren (4), Dividieren (5),
Zeitkonstante (6), Rampe (7), Modulo (8),
Potenzieren (9), Sektional (10)
0,000 bis 59,999
±100,00 %
±4,000
±4,000
0,00 bis 100,00
Aus (0) oder Ein (1)
ND
Schwellwertschalter 1 Ausgang (12.001)
Keine Änderung des Zustands
Kurzanleitung Optimierung
Parameter
Standardwerte
Eingang 1 (0)
Eingang 1 (0)
NC
PT
0
1
Technische
Dimensionierung
Diagnose
Daten
der Komponenten
Typ
RO
Bit
ND
RO
Bit
ND
0,000
RW Num
0,00 %
RW Num
0,00 %
RW Num
Aus (0)
RW
Bit
0,000
RW Num
DE
0,000
RW Num
0,000
RW Num
RW
Txt
0,000
RW Num
DE
RO
Num
ND
1,000
RW Num
1,000
RW Num
0,00
RW Num
Ein (1)
RW
Bit
0,000
RW Num
0,00
RW Num
0,00
RW Num
Aus (0)
RW
Bit
0,000
RW Num
DE
0,000
RW Num
0,000
RW Num
RW
Txt
0,000
RW Num
DE
RO
Num
ND
1,000
RW Num
1,000
RW Num
0,00
RW Num
Ein (1)
RW
Bit
UL-
Informationen
NC
PT
NC
PT
PT
US
US
US
US
PT
US
PT
US
PT
US
US
PT
US
NC
PT
US
US
US
US
PT
US
US
US
US
PT
US
PT
US
PT
US
US
PT
US
NC
PT
US
US
US
US
261
