1 - EINFÜHRUNG
Diese Anleitung beschreibt das Anwendermenü (Menü 0)
und seine vorkonfigurierten Einstellungen. Dieses Menü bie-
tet eine einfache Möglichkeit, den Umrichter für die meisten
gängigen Anwendungen in Betrieb zu nehmen.
Die Anleitung ist ein Auszug aus der technischen und Inbe-
triebnahmeanleitung des Commander ID300/302 (Ref. 5512).
Für
spezifischere
Anwendungen,
Motorsteuerung oder Funktionen benötigen, kann der Anwender
die Parameter-Referenzhilfe (html) zur detaillierten Erläuterung
der Parameter oder die Connect-Software verwenden.
Um die technische und Inbetriebnahmeanleitung Ref.
5512 oder html-Dateien des Commanders ID300/302
herunterzuladen, verwenden Sie bitte die Webadresse www.
commanderID300.info.
• Die Umrichter verwenden einen Algorithmus, der
über Parameter eingestellt wird. Die erzielten Leis-
tungswerte sind von der Parametrierung abhän-
gig. Unsachgemäße Einstellungen können schwerwie-
gende Folgen für Mensch und Maschine haben.
• Die Parametrierung darf nur von entsprechend qualifi-
ziertem und erfahrenem Personal vorgenommen werden.
• Überprüfen Sie vor dem Einschalten des Umrichters, ob
die Stromanschlüsse korrekt sind und ob alle bewegli-
chen Teile mechanisch geschützt sind.
• Vor der Parametrierung müssen alle Sicherheits-,
Installations- und Anschlusshinweise, die in dem mit dem
Commander ID300/302 gelieferten Installationsdokument
(Ref. 5511) enthalten sind, unbedingt beachtet werden
(www.commanderID300.info).
• Die Benutzer des Frequenzumrichters sollten beson-
ders vorsichtig sein, um ein unbeabsichtigtes Starten
des Antriebs zu vermeiden.
1.1 - Parametrierung des Umrichters
Die Bedienerschnittstellen, mit denen der Commander
ID300/302 parametriert oder überwacht werden kann, sind:
• ID-SIZE1-Keypad für Umrichter der Größe 1 und 2 oder
ID-SIZE3-Keypad für Umrichter der Größe 3
In die Klemmenkastenabdeckung integriertes Keypad mit
LCD-Klartextanzeige.
• Field Keypad RTC: Keypad zur Fernsteuerung mit
LCD-Klartextanzeige und Echtzeituhrfunktion (Kabel im
Lieferumfang enthalten; SELV klassifiziert).
• Connect-Software: Windows-basierte Software zur Inbe-
triebnahme und Überwachung des Frequenzumrichters.
(kann auf www.commanderID300.info heruntergeladen
werden)
1.2 - Auswahl der Dialogsprache
1.2.1 - ID-SIZEx-Keypad und Field Keypad RTC
Um das Einstellungsmenü des Keypads aufzurufen, drücken
und halten Sie die Escape-Taste
dem Statusmodus. Beim Verlassen des Einstellungsmenüs
des Keypads werden alle Parameter des Keypads in den
nichtflüchtigen Speicher des Keypads gespeichert.
Wählen Sie bei Bedarf die richtige Dialogsprache, die über
das Keypad angezeigt wird, indem Sie den Parameter
Keypad.00 einstellen (Englisch ist die Standardsprache).
Um das Einstellungsmenü des Keypads zu verlassen,
drücken Sie die Escape-Taste
.
Commander ID300/302 Kurzbedienungsanleitung - Menü 0
5691 de - 2018.03 / a
EINFÜHRUNG
die
eine
spezielle
auf dem Keypad aus
oder
oder die Taste
Keypad.00
Sprache
English, Français, Deutsch,
Lesen/
↕
Italiano, Español
Schreiben
1.2.2 - Connect-Software
Sobald die Software installiert ist, gehen Sie auf die
Registerkarte Datei, und klicken Sie auf das Menü Sprache.
Wählen Sie Ihre Sprache in der Dropdown-Liste, und klicken
Sie auf OK.
Damit die neue Dialogsprache berücksichtigt wird, schließen
Sie die Software und öffnen sie erneut.
2 - BESONDERHEITEN
2.1 - Commander ID302
Der Commander ID302 verfügt über zwei Eingänge ‚Sicher
abgeschaltetes Drehmoment' (STO) (nicht der Commander
ID300).
Die Umrichterfreigabe erfolgt über die Klemme 8 (DI2)
am Commander ID300 und die Klemmen 31 und 34 am
Commander ID302.
In diesem Handbuch wird der spezifische Anschluss
der STO-Eingänge des Commander ID302 nicht in den
Steueranschlussplänen jeder vorkonfigurierten Einstellung
beschrieben (Kapitel 3.6, Seite 21). Siehe dazu das
STO-Anschlussschema weiter unten. Es gilt für alle
vorkonfigurierten Einstellungen.
HINWEIS
Standardmäßig ist die Klemme 8 (DI2) für den Commander
ID302 nicht belegt (außer bei Konfiguration "3PS/1Ana
Bremse").

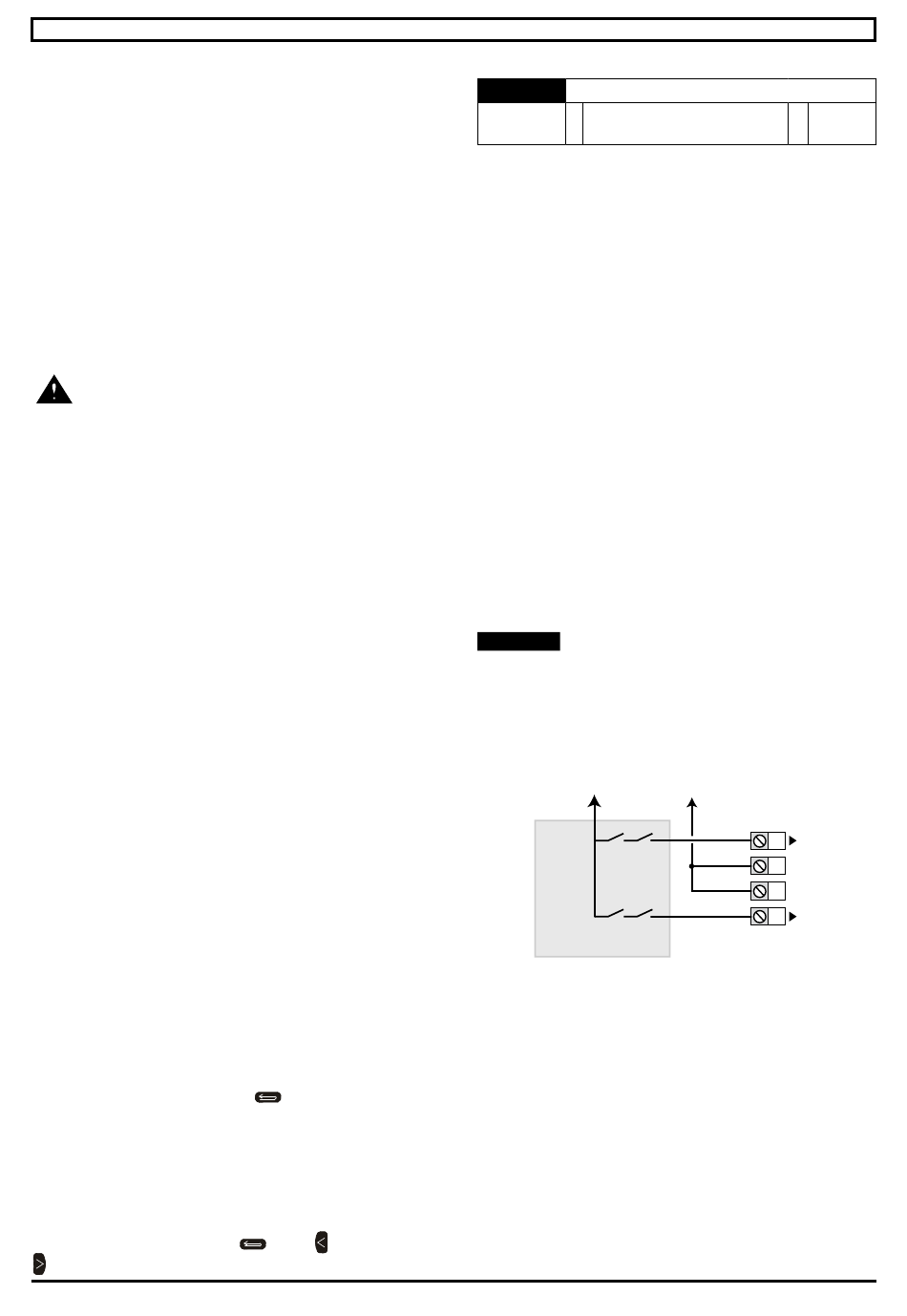

• STO-Klemmenanschlüsse
An +24V des
Umrichters anschließen
(Klemme 6 oder 11)
Sicherheitsrelais
(kundenseitig)
2.2 - Option Bremssteuerung (ID-SIZEx-
Brake Contactor)
Die Option Bremssteuerung (ID-SIZE1-Brake Contactor oder
ID-SIZE3-Brake Contactor je nach Umrichtergröße) dient zur
Ansteuerung der FFB-Bremse des Motors.
Alle Leistungsanschlüsse zwischen Bremse und Umrichter
sind bereits ab Werk hergestellt. Es verbleiben nur noch die
Anschlüsse der Stromversorgung.
Weitere Einzelheiten zu den Leistungsanschlüssen mit dieser
Option finden Sie in Kapitel 3.5 der Schnellinbetriebnahme-
und -wartungsanleitung Ref. 5511.
→ English
An 0V des Umrichters
anschließen (Klemme 3)
Kanal
STO 1
STO1
31
0V
32
STO1
33
0V
Kanal
STO2
STO 2
34
STO2
5
