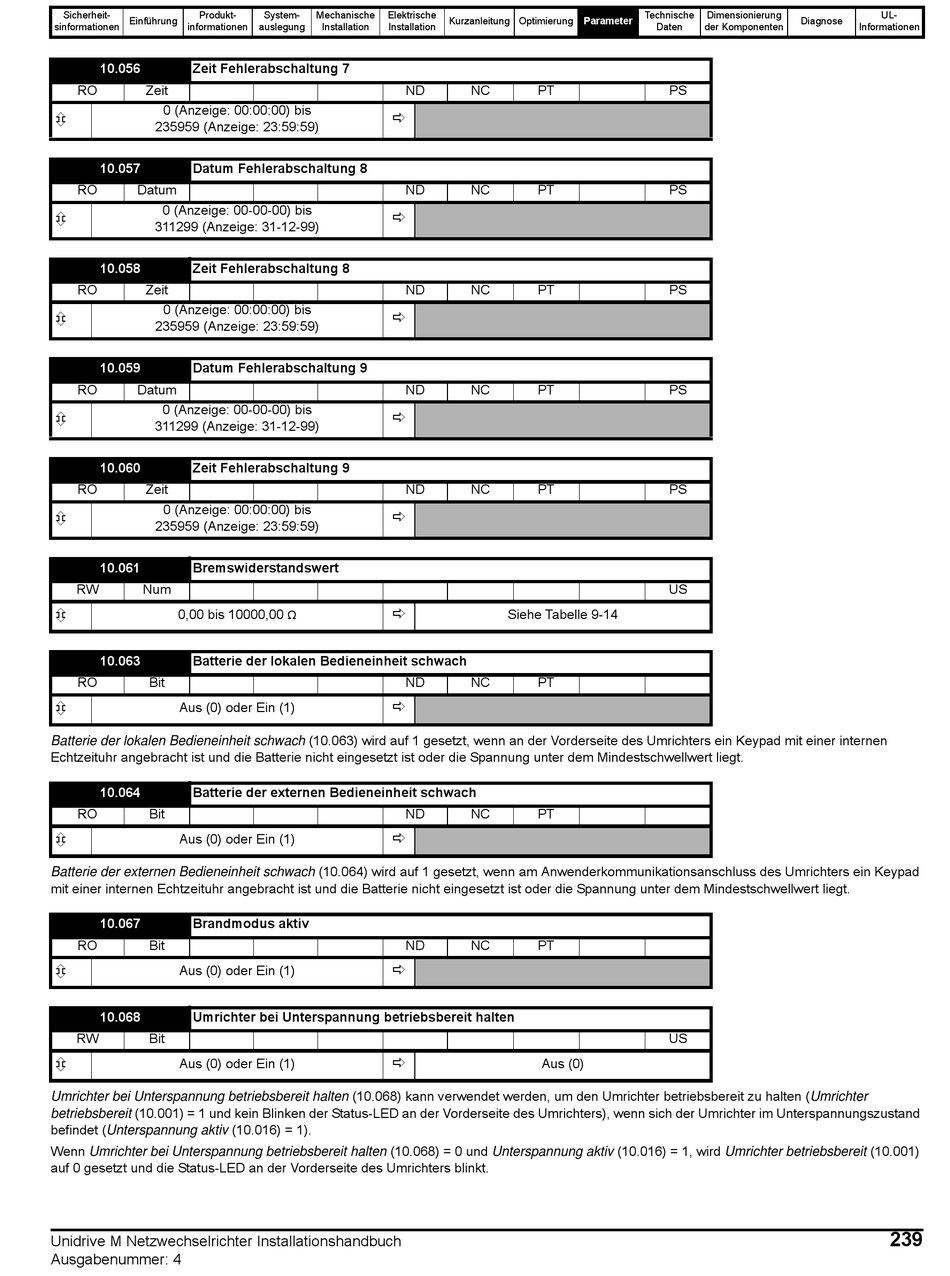

10.056
Zeit Fehlerabschaltung 7
RO
Zeit
0 (Anzeige: 00:00:00) bis
235959 (Anzeige: 23:59:59)
10.057
Datum Fehlerabschaltung 8
RO
Datum
0 (Anzeige: 00-00-00) bis
311299 (Anzeige: 31-12-99)
10.058
Zeit Fehlerabschaltung 8
RO
Zeit
0 (Anzeige: 00:00:00) bis
235959 (Anzeige: 23:59:59)
10.059
Datum Fehlerabschaltung 9
RO
Datum
0 (Anzeige: 00-00-00) bis
311299 (Anzeige: 31-12-99)
10.060
Zeit Fehlerabschaltung 9
RO
Zeit
0 (Anzeige: 00:00:00) bis
235959 (Anzeige: 23:59:59)
10.061
Bremswiderstandswert
RW
Num
0,00 bis 10000,00
10.063
Batterie der lokalen Bedieneinheit schwach
RO
Bit
Aus (0) oder Ein (1)
Batterie der lokalen Bedieneinheit schwach (10.063) wird auf 1 gesetzt, wenn an der Vorderseite des Umrichters ein Keypad mit einer internen
Echtzeituhr angebracht ist und die Batterie nicht eingesetzt ist oder die Spannung unter dem Mindestschwellwert liegt.
10.064
Batterie der externen Bedieneinheit schwach
RO
Bit
Aus (0) oder Ein (1)
Batterie der externen Bedieneinheit schwach (10.064) wird auf 1 gesetzt, wenn am Anwenderkommunikationsanschluss des Umrichters ein Keypad
mit einer internen Echtzeituhr angebracht ist und die Batterie nicht eingesetzt ist oder die Spannung unter dem Mindestschwellwert liegt.
10.067
Brandmodus aktiv
RO
Bit
Aus (0) oder Ein (1)
10.068
Umrichter bei Unterspannung betriebsbereit halten
RW
Bit
Aus (0) oder Ein (1)
Umrichter bei Unterspannung betriebsbereit halten (10.068) kann verwendet werden, um den Umrichter betriebsbereit zu halten (Umrichter
betriebsbereit (10.001) = 1 und kein Blinken der Status-LED an der Vorderseite des Umrichters), wenn sich der Umrichter im Unterspannungszustand
befindet (Unterspannung aktiv (10.016) = 1).
Wenn Umrichter bei Unterspannung betriebsbereit halten (10.068) = 0 und Unterspannung aktiv (10.016) = 1, wird Umrichter betriebsbereit (10.001)
auf 0 gesetzt und die Status-LED an der Vorderseite des Umrichters blinkt.
