6.5.12 Verdrahtungsrichtlinien
Die für die einzelnen Umrichter angegebenen Verdrahtungsrichtlinien gelten auch für den Betrieb als Rückspeiseeinheit, außer dass das
Taktfrequenzfilter zwischen Eingangsumrichter und EMV-Netzfilter geschaltet werden muss. Es gelten dieselben Prinzipien, wobei am wichtigsten ist,
dass die Eingangsverbindungen zum EMV-Netzfilter sorgfältig von der Stromverdrahtung der Umrichter getrennt werden sollten, die eine Spannung
mit relativ starker Störwirkung führt.

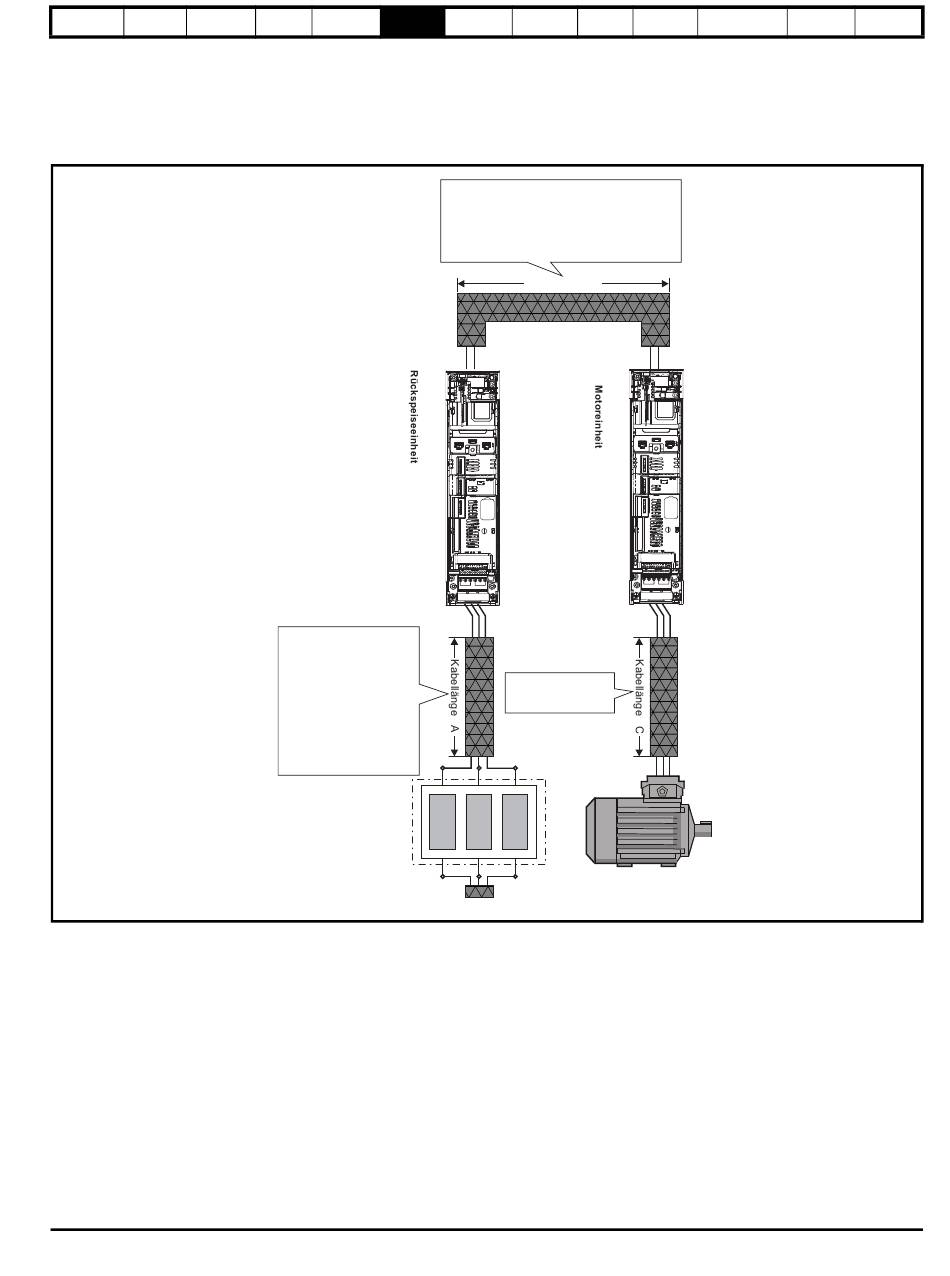

Abbildung 6-24 Überlegungen zu Leistungskabeln
6.5.13 Hauptschütze K2 mit Gleichrichter
Wenn ein Gleichrichter zum Laden eines Rückspeisesystems verwendet wird, sollte das Hauptschütz K2 so nahe wie möglich an den
Leistungsanschlüssen der Rückspeiseeinheit positioniert werden.
6.6 Steueranschlüsse
6.6.1 Unidrive M Baugröße 10 und Baugröße 11 als externer Gleichrichter
Wenn ein Unidrive M der Baugröße 10 oder 11 als externer Gleichrichter zum Vorladen eines Rückspeisesystems verwendet wird, dürfen das 24-V-
Versorgungskabel und das RJ45-Kabel zwischen Gleichrichter und Wechselrichter nicht angeschlossen werden. Dadurch wird verhindert, dass der
Wechselrichter eine Fehlerabschaltung „Leistung Kommunikation" oder „PSU" auslöst, wenn die Versorgung des Gleichrichters während der
Systemstartphase unterbrochen wird.
Unidrive M Netzwechselrichter Installationshandbuch
Ausgabenummer: 4
System- Mechanische Elektrische
auslegung Installation Installation
Die in der Leitung zwischen
Rückspeiseeinheit und
Kommutierungsdrossel
vorhandene Spannung ist
eine Quelle von Strahlungs-
emissionen. Diese Kabel
sollten so kurz wie möglich
gehalten werden. (D. h. die
Kommutierungsdrossel
sollte so nah wie möglich an
der Rückspeiseeinheit
montiert werden.)
Kurzanleitung Optimierung Parameter
Die Zwischenkreisverbindung zwischen
Rückspeise- und Motoreinheit führt eine
hochfrequente Gleichtaktspannung, die mit der
Ausgangsspannung eines Standardumrichters
vergleichbar ist. Abstände und Empfehlungen für
Standard-Stromleitungen sind einzuhalten.
Kabellänge B
±Zwischenkreisverbindungen
Es gelten die üblichen
Verkabelungs-
praktiken.
Kommutierungsdrossel
der Rückspeiseeinheit
