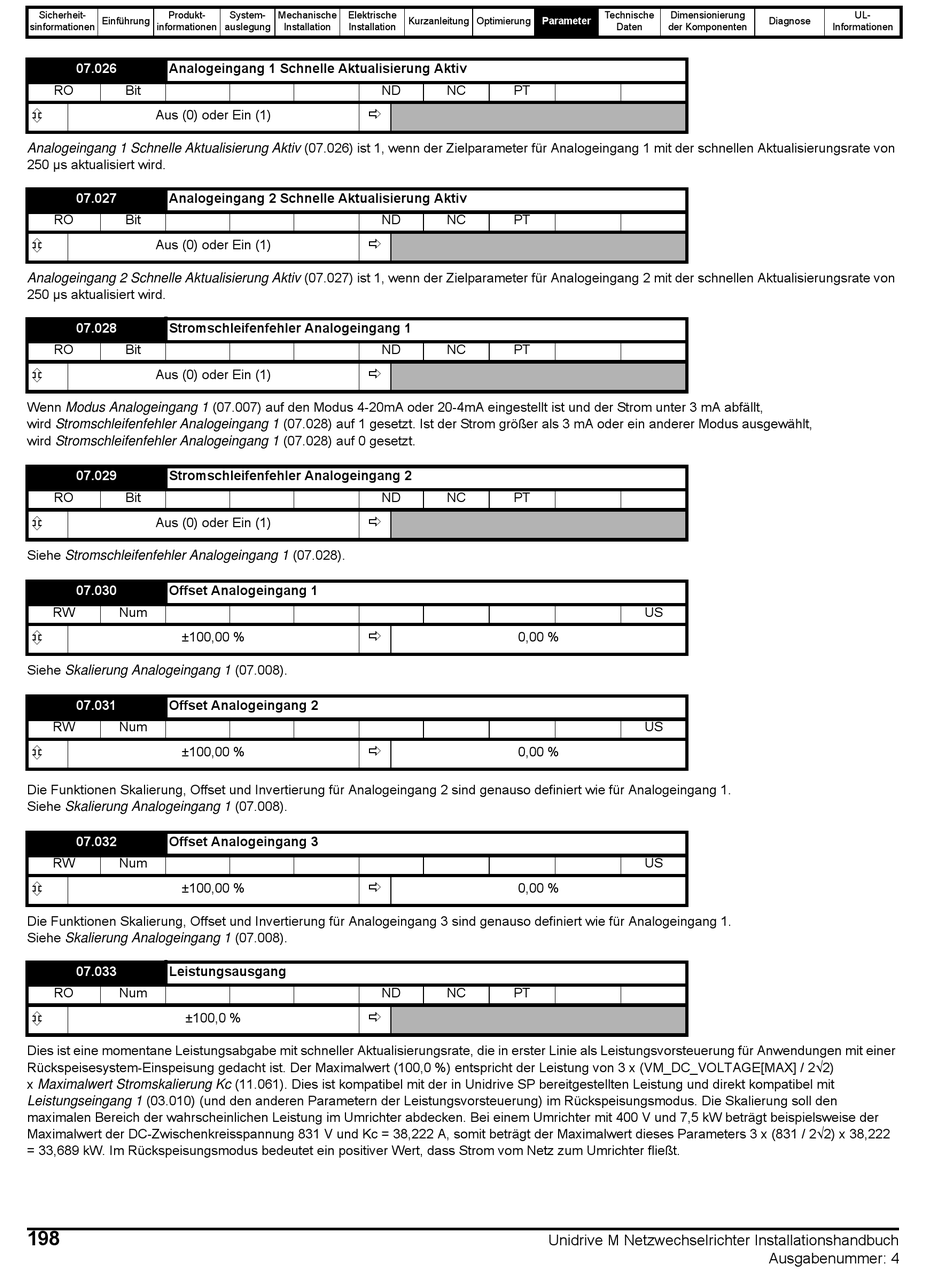

07.026
Analogeingang 1 Schnelle Aktualisierung Aktiv
RO
Bit
Aus (0) oder Ein (1)
Analogeingang 1 Schnelle Aktualisierung Aktiv (07.026) ist 1, wenn der Zielparameter für Analogeingang 1 mit der schnellen Aktualisierungsrate von
250 µs aktualisiert wird.
07.027
Analogeingang 2 Schnelle Aktualisierung Aktiv
RO
Bit
Aus (0) oder Ein (1)
Analogeingang 2 Schnelle Aktualisierung Aktiv (07.027) ist 1, wenn der Zielparameter für Analogeingang 2 mit der schnellen Aktualisierungsrate von
250 µs aktualisiert wird.
07.028
Stromschleifenfehler Analogeingang 1
RO
Bit
Aus (0) oder Ein (1)
Wenn Modus Analogeingang 1 (07.007) auf den Modus 4-20mA oder 20-4mA eingestellt ist und der Strom unter 3 mA abfällt,
wird Stromschleifenfehler Analogeingang 1 (07.028) auf 1 gesetzt. Ist der Strom größer als 3 mA oder ein anderer Modus ausgewählt,
wird Stromschleifenfehler Analogeingang 1 (07.028) auf 0 gesetzt.
07.029
Stromschleifenfehler Analogeingang 2
RO
Bit
Aus (0) oder Ein (1)
Siehe Stromschleifenfehler Analogeingang 1 (07.028).
07.030
Offset Analogeingang 1
RW
Num
±100,00 %
Siehe Skalierung Analogeingang 1 (07.008).
07.031
Offset Analogeingang 2
RW
Num
±100,00 %
Die Funktionen Skalierung, Offset und Invertierung für Analogeingang 2 sind genauso definiert wie für Analogeingang 1.
Siehe Skalierung Analogeingang 1 (07.008).
07.032
Offset Analogeingang 3
RW
Num
±100,00 %
Die Funktionen Skalierung, Offset und Invertierung für Analogeingang 3 sind genauso definiert wie für Analogeingang 1.
Siehe Skalierung Analogeingang 1 (07.008).
07.033
Leistungsausgang
RO
Num
±100,0 %
Dies ist eine momentane Leistungsabgabe mit schneller Aktualisierungsrate, die in erster Linie als Leistungsvorsteuerung für Anwendungen mit einer
Rückspeisesystem-Einspeisung gedacht ist. Der Maximalwert (100,0 %) entspricht der Leistung von 3 x (VM_DC_VOLTAGE[MAX] / 2√2)
x Maximalwert Stromskalierung Kc (11.061). Dies ist kompatibel mit der in Unidrive SP bereitgestellten Leistung und direkt kompatibel mit
Leistungseingang 1 (03.010) (und den anderen Parametern der Leistungsvorsteuerung) im Rückspeisungsmodus. Die Skalierung soll den
maximalen Bereich der wahrscheinlichen Leistung im Umrichter abdecken. Bei einem Umrichter mit 400 V und 7,5 kW beträgt beispielsweise der
Maximalwert der DC-Zwischenkreisspannung 831 V und Kc = 38,222 A, somit beträgt der Maximalwert dieses Parameters 3 x (831 / 2√2) x 38,222
= 33,689 kW. Im Rückspeisungsmodus bedeutet ein positiver Wert, dass Strom vom Netz zum Umrichter fließt.
