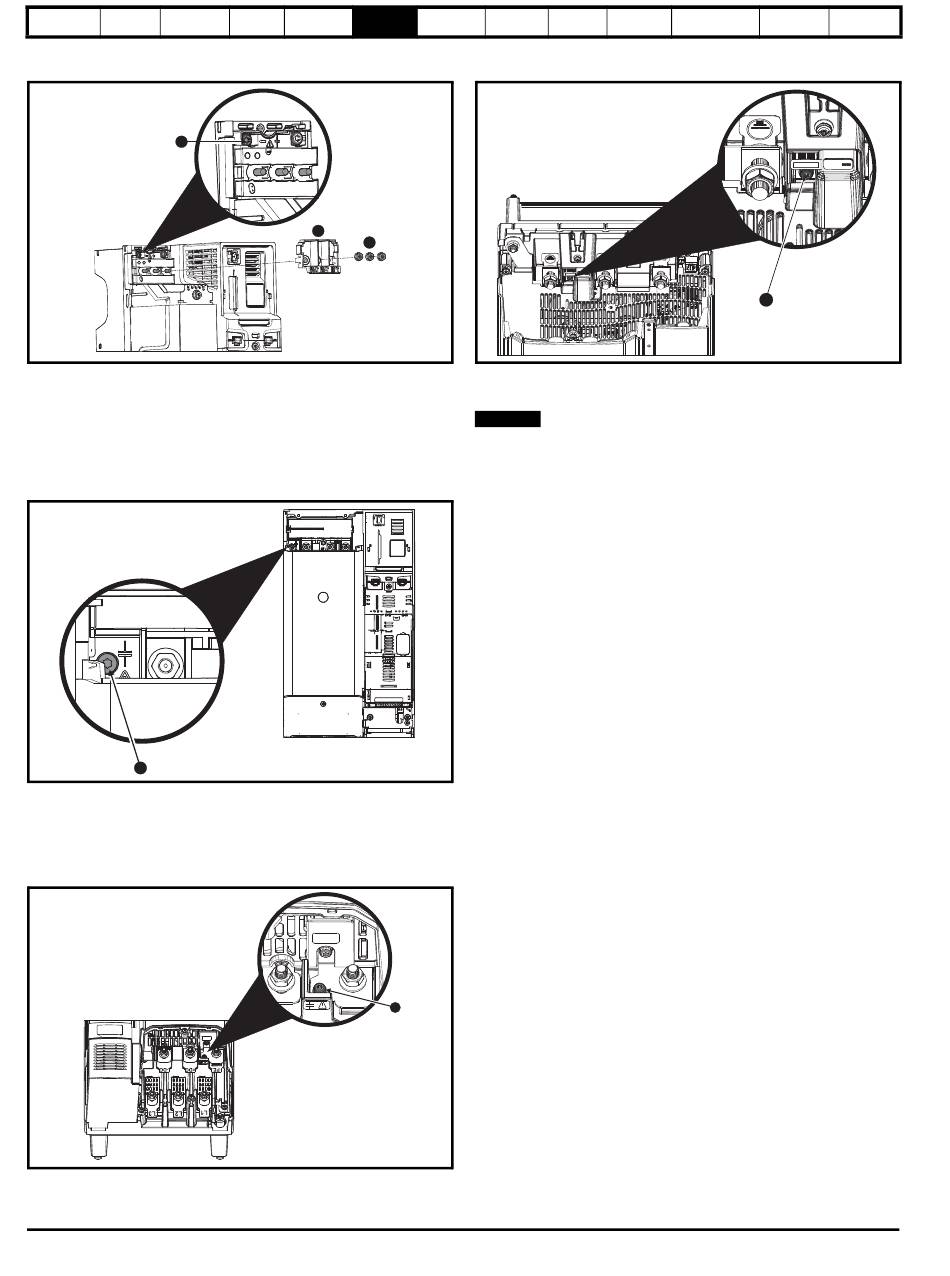

Abbildung 6-19 Ausbau des internen EMV-Filters aus Umrichtern
der Baugröße 5
3
Schrauben Sie die drei M4-Klemmenmuttern (1) ab. Nehmen Sie den
Deckel (2) ab, um die M4 Torx-Schraube freizulegen, mit der das interne
EMV-Filter angeschlossen ist. Schrauben Sie anschließend die M4 Torx-
Schraube des internen EMV-Filters (3) heraus, um das interne EMV-
Filter elektrisch zu trennen.
Abbildung 6-20 Ausbau des internen EMV-Filters aus Umrichtern
der Baugröße 6
1
Um das interne EMV-Filter elektrisch zu trennen, die im Bild oben
markierte Schraube (1) herausdrehen.
Abbildung 6-21 Ausbau des internen EMV-Filters aus Umrichtern
der Baugrößen 7, 8 und 9A
(gezeigt an Baugröße 7)
Um das interne EMV-Filter elektrisch zu trennen, die im Bild oben
markierte Schraube (1) herausdrehen.
132
System-
Mechanische
Elektrische
auslegung
Installation
Installation
2
1
1
Kurzanleitung Optimierung Parameter
Abbildung 6-22 Ausbau des internen EMV-Filters bei Umrichtern
der Baugrößen 9D, 10D und 11D
Um das interne EMV-Filter elektrisch zu trennen, die im Bild oben
markierte Schraube (1) herausdrehen.
HINWEIS
Bei den Baugrößen 9E/T, 10E/T und 11E/T ist es nicht möglich,
das interne Filter zu entfernen.
Diese Leistungsformate sind daher nicht für Netzrückspeisesysteme
geeignet. Verwenden Sie nur die Leistungsformate 9A/D, 10D oder 11D.
Unidrive M Netzwechselrichter Installationshandbuch
