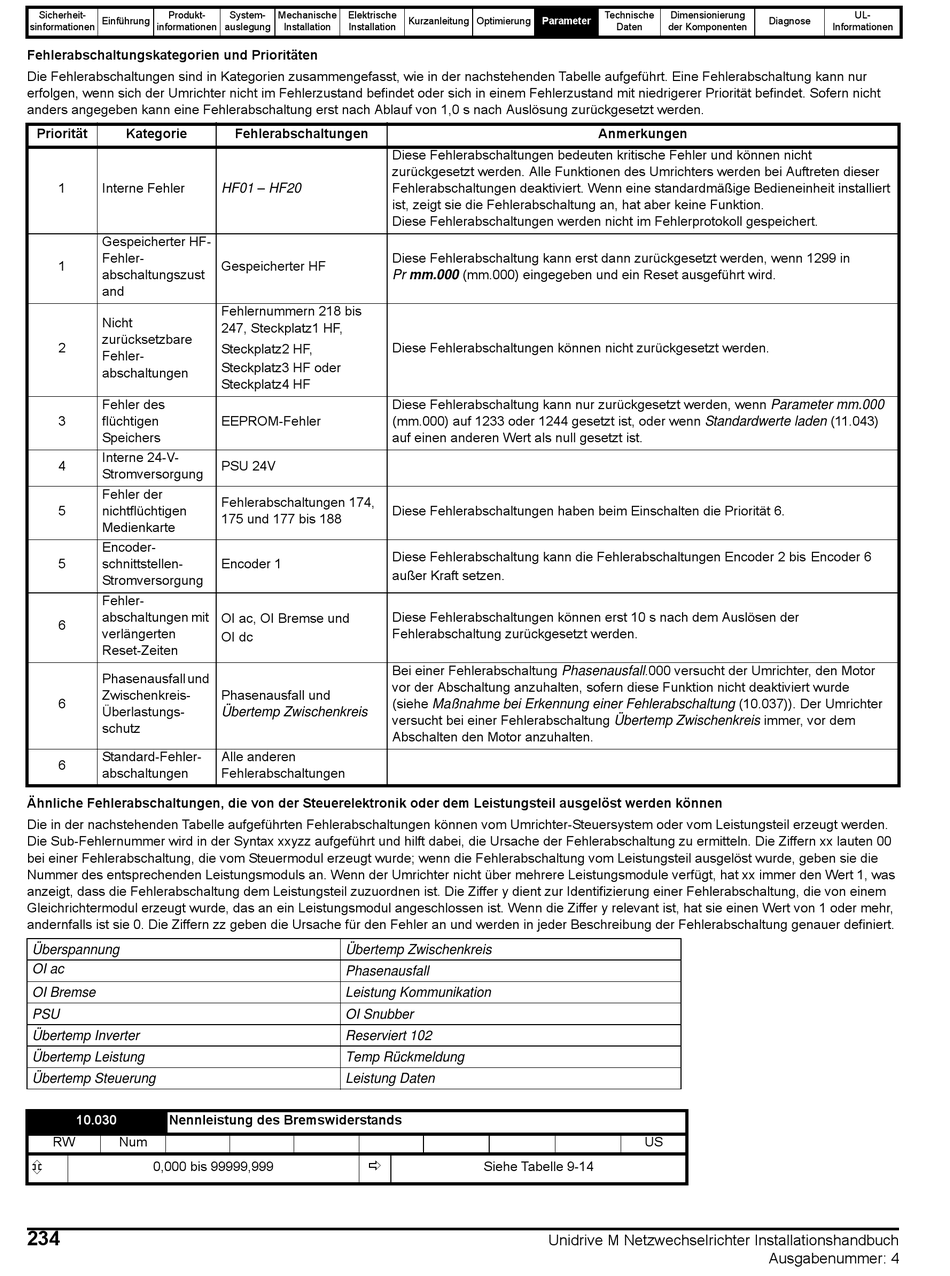

Fehlerabschaltungskategorien und Prioritäten
Die Fehlerabschaltungen sind in Kategorien zusammengefasst, wie in der nachstehenden Tabelle aufgeführt. Eine Fehlerabschaltung kann nur
erfolgen, wenn sich der Umrichter nicht im Fehlerzustand befindet oder sich in einem Fehlerzustand mit niedrigerer Priorität befindet. Sofern nicht
anders angegeben kann eine Fehlerabschaltung erst nach Ablauf von 1,0 s nach Auslösung zurückgesetzt werden.
Priorität
Kategorie
1
Interne Fehler
Gespeicherter HF-
Fehler-
1
abschaltungszust
and
Nicht
zurücksetzbare
2
Fehler-
abschaltungen
Fehler des
3
flüchtigen
Speichers
Interne 24-V-
4
Stromversorgung
Fehler der
5
nichtflüchtigen
Medienkarte
Encoder-
5
schnittstellen-
Stromversorgung
Fehler-
abschaltungen mit
6
verlängerten
Reset-Zeiten
Phasenausfall und
Zwischenkreis-
6
Überlastungs-
schutz
Standard-Fehler-
6
abschaltungen
Ähnliche Fehlerabschaltungen, die von der Steuerelektronik oder dem Leistungsteil ausgelöst werden können
Die in der nachstehenden Tabelle aufgeführten Fehlerabschaltungen können vom Umrichter-Steuersystem oder vom Leistungsteil erzeugt werden.
Die Sub-Fehlernummer wird in der Syntax xxyzz aufgeführt und hilft dabei, die Ursache der Fehlerabschaltung zu ermitteln. Die Ziffern xx lauten 00
bei einer Fehlerabschaltung, die vom Steuermodul erzeugt wurde; wenn die Fehlerabschaltung vom Leistungsteil ausgelöst wurde, geben sie die
Nummer des entsprechenden Leistungsmoduls an. Wenn der Umrichter nicht über mehrere Leistungsmodule verfügt, hat xx immer den Wert 1, was
anzeigt, dass die Fehlerabschaltung dem Leistungsteil zuzuordnen ist. Die Ziffer y dient zur Identifizierung einer Fehlerabschaltung, die von einem
Gleichrichtermodul erzeugt wurde, das an ein Leistungsmodul angeschlossen ist. Wenn die Ziffer y relevant ist, hat sie einen Wert von 1 oder mehr,
andernfalls ist sie 0. Die Ziffern zz geben die Ursache für den Fehler an und werden in jeder Beschreibung der Fehlerabschaltung genauer definiert.
Überspannung
OI ac
OI Bremse
PSU
Übertemp Inverter
Übertemp Leistung
Übertemp Steuerung
10.030
Nennleistung des Bremswiderstands
RW
Num
0,000 bis 99999,999
234
System-
Mechanische
Elektrische
auslegung
Installation
Installation
Fehlerabschaltungen
Diese Fehlerabschaltungen bedeuten kritische Fehler und können nicht
zurückgesetzt werden. Alle Funktionen des Umrichters werden bei Auftreten dieser
HF01 – HF20
Fehlerabschaltungen deaktiviert. Wenn eine standardmäßige Bedieneinheit installiert
ist, zeigt sie die Fehlerabschaltung an, hat aber keine Funktion.
Diese Fehlerabschaltungen werden nicht im Fehlerprotokoll gespeichert.
Diese Fehlerabschaltung kann erst dann zurückgesetzt werden, wenn 1299 in
Gespeicherter HF
Pr mm.000 (mm.000) eingegeben und ein Reset ausgeführt wird.
Fehlernummern 218 bis
247, Steckplatz1 HF,
Diese Fehlerabschaltungen können nicht zurückgesetzt werden.
Steckplatz2 HF,
Steckplatz3 HF oder
Steckplatz4 HF
Diese Fehlerabschaltung kann nur zurückgesetzt werden, wenn Parameter mm.000
EEPROM-Fehler
(mm.000) auf 1233 oder 1244 gesetzt ist, oder wenn Standardwerte laden (11.043)
auf einen anderen Wert als null gesetzt ist.
PSU 24V
Fehlerabschaltungen 174,
Diese Fehlerabschaltungen haben beim Einschalten die Priorität 6.
175 und 177 bis 188
Diese Fehlerabschaltung kann die Fehlerabschaltungen Encoder 2 bis Encoder 6
Encoder 1
außer Kraft setzen.
Diese Fehlerabschaltungen können erst 10 s nach dem Auslösen der
OI ac, OI Bremse und
Fehlerabschaltung zurückgesetzt werden.
OI dc
Bei einer Fehlerabschaltung Phasenausfall.000 versucht der Umrichter, den Motor
vor der Abschaltung anzuhalten, sofern diese Funktion nicht deaktiviert wurde
Phasenausfall und
(siehe Maßnahme bei Erkennung einer Fehlerabschaltung (10.037)). Der Umrichter
Übertemp Zwischenkreis
versucht bei einer Fehlerabschaltung Übertemp Zwischenkreis immer, vor dem
Abschalten den Motor anzuhalten.
Alle anderen
Fehlerabschaltungen
Übertemp Zwischenkreis
Phasenausfall
Leistung Kommunikation
OI Snubber
Reserviert 102
Temp Rückmeldung
Leistung Daten
Kurzanleitung Optimierung
Parameter
Siehe Tabelle 9-14
