HINWEIS
Wenn K2 so installiert wird, wie in Abbildung 4-4 gezeigt, sollten Entladewiderstände an der SFF-Kondensatorbank A und, soweit vorhanden,
Kondensatorbank B installiert werden. Wenn K2 auf der Versorgungsseite von Kond. Bank A und Kond. Bank B installiert ist, ist kein
Entladewiderstand erforderlich. Siehe Tabelle 10-35 Einzelheiten zu Entladewiderstände für SFF-Kondensatoren, ausgelegt auf 8 % THDv auf
Seite 310.
HINWEIS
Wenn andere als die in Tabelle 3-22 aufgeführten Varistoren verbaut werden, ist ggf. eine Absicherung des Abzweigkreises erforderlich; befolgen Sie
in diesem Fall die Empfehlungen der Hersteller.
HINWEIS
VDR1, VDR2 und VDR3 sollten bei Betrieb an einem 690-V-Netz jeweils aus zwei in Reihe geschalteten Varistoren bestehen, wie in Tabelle 3-22 auf
Seite 39 beschrieben.
HINWEIS
Um induktive Spannungsspitzen zu vermeiden, sollte an den Schützspulen ein Überspannungsschutz angebracht werden.
HINWEIS
Die Kernverluste der Rückspeisungs-Kommutierungsdrossel sind direkt von der Taktfrequenz und dem spezifischen Kernmaterial abhängig, dies ist
bei der Auswahl zur berücksichtigen. Deshalb sollten nur die in diesem Handbuch spezifizierten Kommutierungsdrosseln verwendet werden.
HINWEIS
Ggf. ist eine Absicherung des Abzweigkreises erforderlich, siehe Abschnitt 3.9.3 Taktfrequenzfilter-Kondensator auf Seite 31.
HINWEIS
Stellen Sie sicher, dass die Kabel von beiden Kondensatorbänken zu den Sicherungen, sofern vorhanden, ungefähr gleich lang sind.
Unidrive M Netzwechselrichter Installationshandbuch
Ausgabenummer: 4
System-
Mechanische
Elektrische
auslegung
Installation
Installation

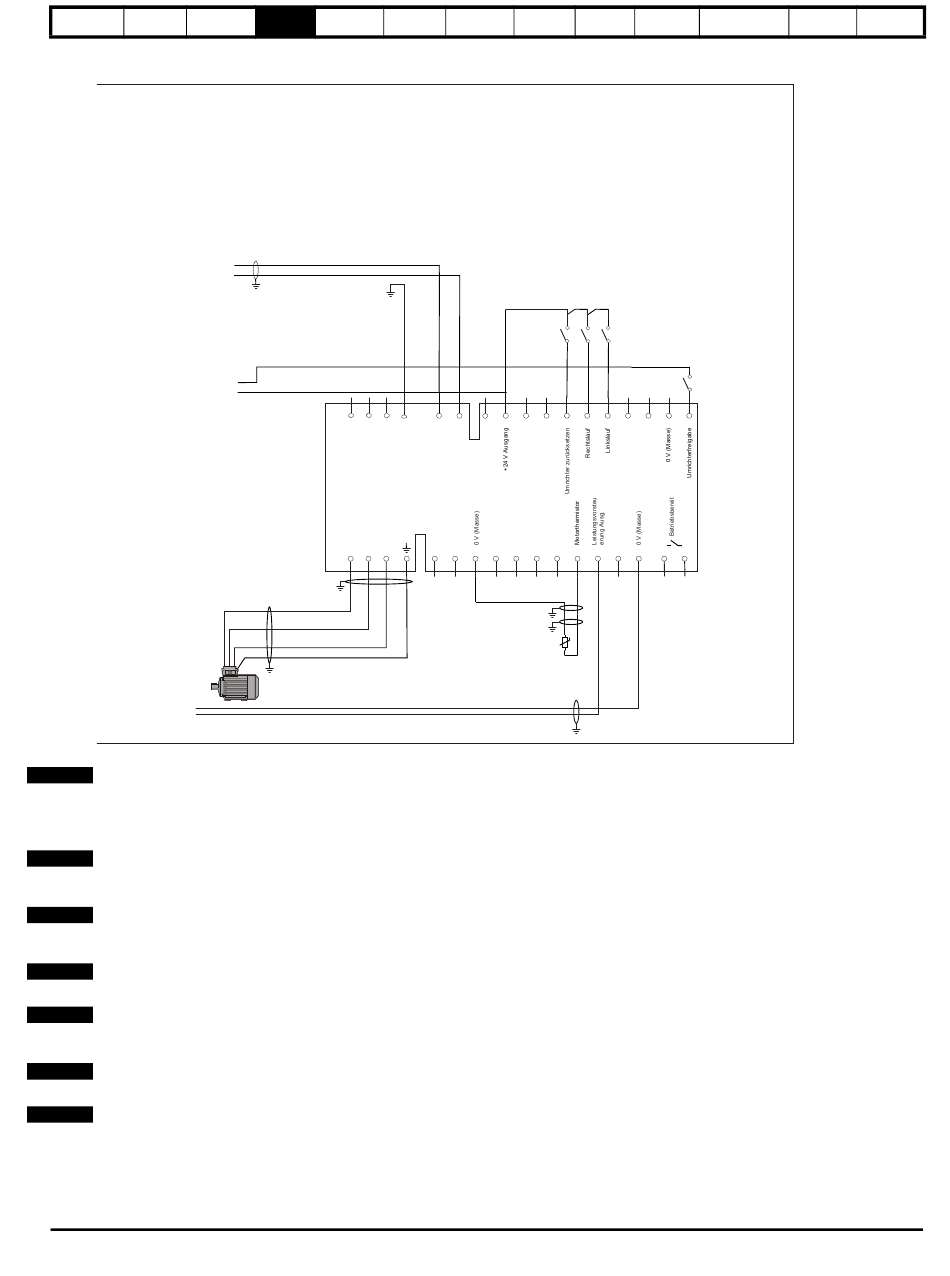

-DC
+DC
T0,24
T0,30
L1
L2
L3
PE
Netzversorgung
NICHT
VERWENDET
Unidrive M
Motoreinheit
Motor-
anschlüsse
U
V
W
U
V
W
PE
Kurzanleitung Optimierung Parameter
S3
S4
S5
-DC +DC
21
22
23
24
25
26
Zwischenkreis-
anschlüsse
Motoreinheit
1
2
3
4
5
6
7
8
9
Mt.1
Technische
Dimensionierung
Daten
der Komponenten
S2
27
28
29
30
31
10
11
41
42
Vorsteuerungsanschlüsse (optional),
siehe Abschnitt Optimierung
UL-
Diagnose
Informationen
45
