Unidrive M Gleichrichters

Der Unidrive M Gleichrichter ist eine halbgesteuerte SCR/Thyristor-Brücke.

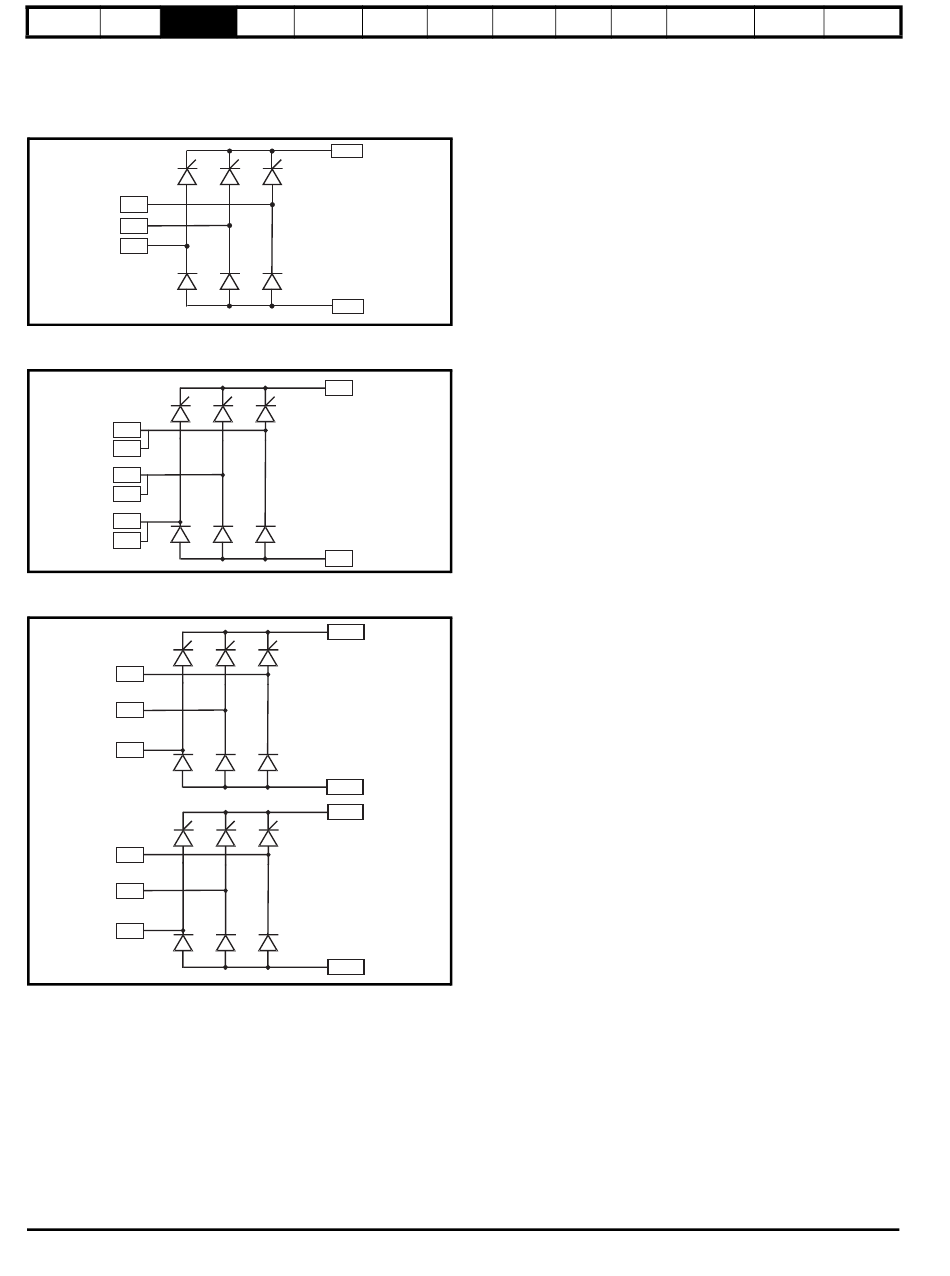

Abbildung 3-6 Halbgesteuerter SCR/Thyristorstromrichter
Baugröße 10 (Einzelmodul)
L1
L2
L3
Abbildung 3-7 Halbgesteuerter SCR/Thyristorstromrichter
Baugröße 11 (Einzelmodul)
L1A
L1B
L2A
L2B
L3A
L3B
Abbildung 3-8 Halbgesteuerter SCR/Thyristorstromrichter
Baugröße 11 (Doppelmodul)
L1A
L2A
L3A
L1B
L2B
L3B
Der Unidrive M Gleichrichter ist eine halbgesteuerte SCR/Thyristor-
Brücke. Der Umrichter kann nicht als eigenständiger Gleichrichter zur
Versorgung mehrerer kleinerer Umrichter verwendet werden,
kann jedoch für den Sanftanlauf oder zum Vorladen einzelner oder
mehrerer Wechselrichter genutzt werden, die über ein
DC-Zwischenkreissystem angeschlossen sind.
