HINWEIS
In Rückspeisungs-Schaltschränken häufig verwendete Sammelschienenverbindungen sind in der Regel kurz und haben nur minimale kapazitive
Auswirkungen auf die Erdung, sodass Leistungsverluste hierfür nicht berücksichtigt werden müssen.
HINWEIS
Bei Rückspeisungen mit mehreren Motoreinheiten und daher mehreren Motorkabellängen sollte die Verlegung dieser Kabel berücksichtigt werden,
z. B. gebündelte, separate oder geschichtete Kabeltrassen, da dies die endgültige Kabelleistung beeinflussen kann.
4.6.1 Verfügbare präventive Maßnahmen
1. Fremdlüftung der Kommutierungsdrosseln für die Rückspeiseeinheit
Eine Überschreitung der maximal zulässigen Kabellängen in einem Netzrückspeisesystem führt aufgrund der Gleichtaktströme zu einer Erwärmung
der Kommutierungsdrossel der Rückspeiseeinheit. Um diese zusätzliche Wärme abzuführen, sollte eine Fremdlüftung gemäß den Vorgaben in das
System integriert werden, um einen Luftstrom von mindestens 160 m³/h oder mehr zu gewährleisten. Die Fremdlüftung ist gemäß Abbildung 4-16
und Abbildung 4-17 zu konfigurieren.

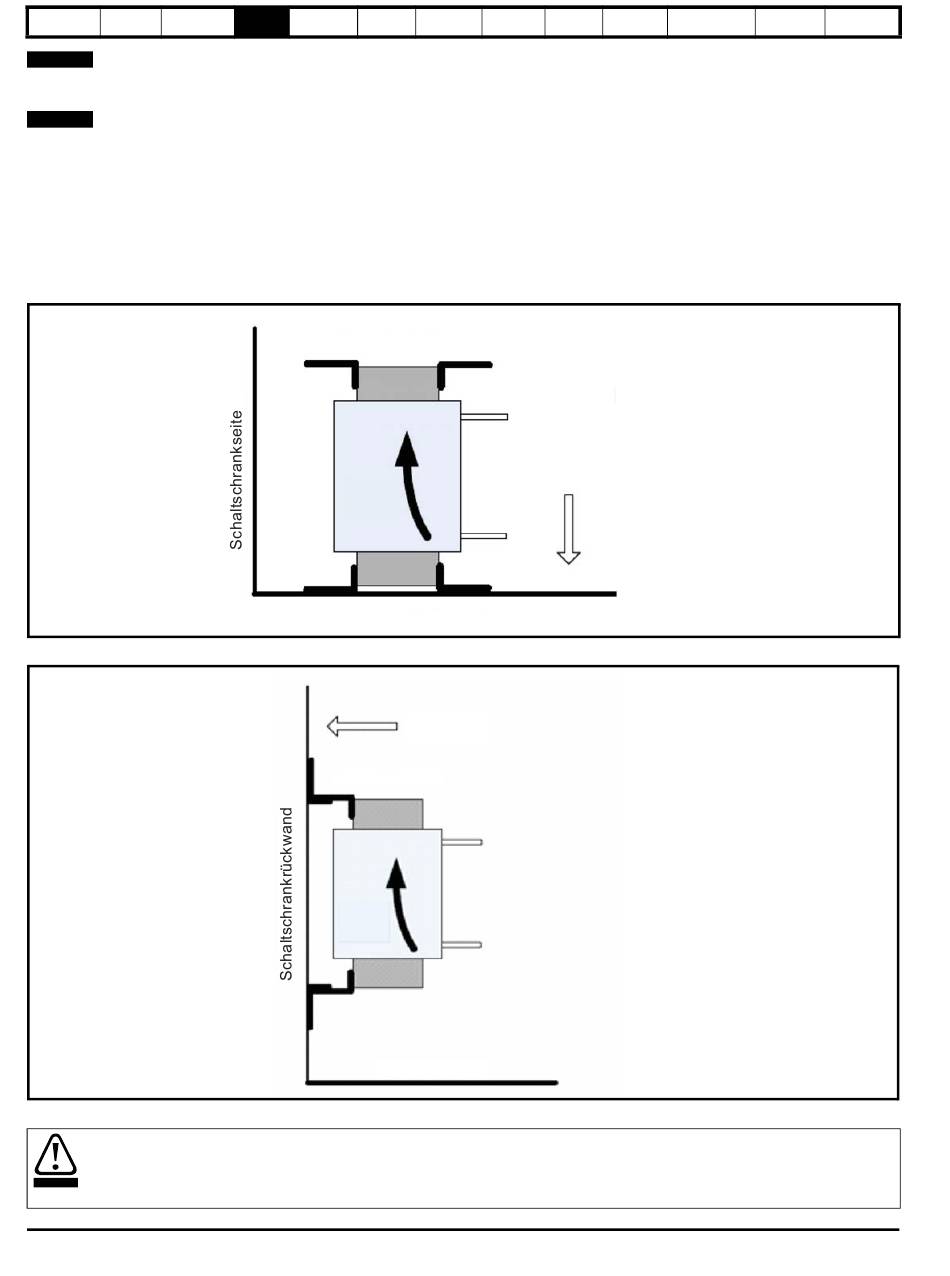

Abbildung 4-16 Lage der Fremdlüftung bei Sockelmontage der Kommutierungsdrossel
Abbildung 4-17 Lage der Fremdlüftung bei Wandmontage der Kommutierungsdrossel
2. Leiter-Erde-Kondensatoren zur Unterstützung des EMV-Filters
Wenn ein EMV-Netzfilter eingesetzt wird, muss auch ein Taktfrequenzfilter verwendet werden, um das EMV-Netzfilter vor Überlastung zu
schützen.
WARNUNG
74
System- Mechanische Elektrische
auslegung Installation Installation
Kommutierungsdrossel der Rückspeiseeinheit
Luftzirkulation:
160 m³/h oder
mehr
Schaltschranksockel
Rückwandmontage
Kommutierungsdrossel
der Rückspeiseeinheit
Luftzirkulation:
160 m³/h oder
mehr
Schaltschranksockel
