6.5.2
Allgemeine EMV-Anforderungen
Erdungsverbindungen
Die Erdungsstruktur muss Abbildung 6-23 entsprechen. Die beiden dort dargestellten Umrichter sind an einer Rückwand montiert, mit oder ohne
zusätzliches Gehäuse. Diese Vorsichtsmaßnahmen sind notwendig, um einen zuverlässigen Betrieb und minimale Störungen anderer Geräte zu
gewährleisten.
Abbildung 6-23 zeigt die Vorgehensweise in Bezug auf die EMV bei Verwendung eines geschirmten Motorkabels und enthält die Mindestabstände
um den Umrichter und dazugehörige Stromkabel, die für alle empfindlichen Steuersignale und -geräte eingehalten werden sollten, um eine Kopplung
zwischen der Stromverdrahtung der Antriebe und den Netzeingangskabeln zu vermeiden.

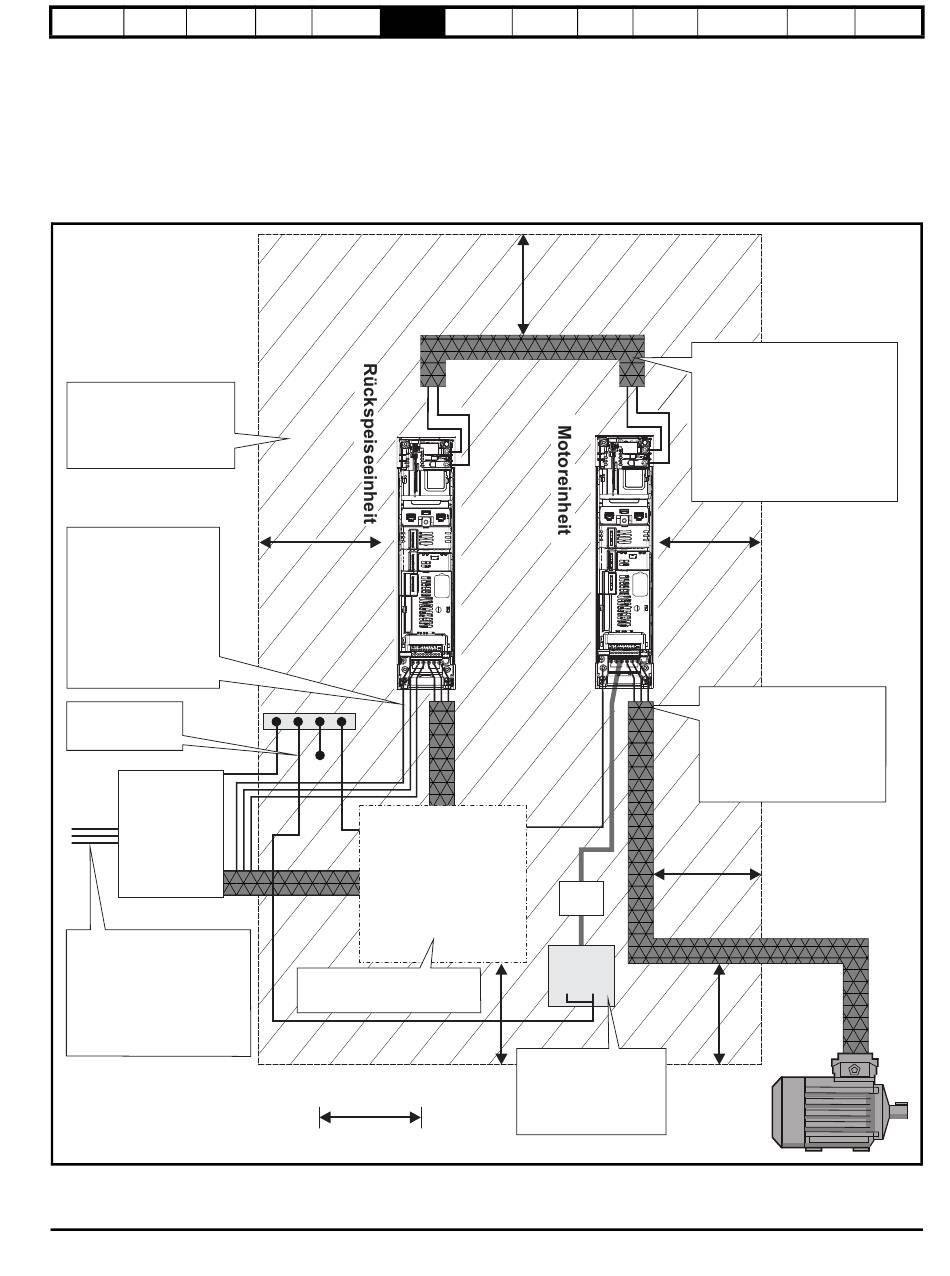

Abbildung 6-23 Allgemeine EMV-gerechte Schaltschrankanordnung mit Erdungsanschlüssen
Verlegen Sie die empfindlichen
(ungeschirmten) Signalkreise
nicht in einen Bereich vom
300 mm im Umkreis von
Umrichter, Motorkabel oder
Eingangskabel von EMV-Filter.
Die in der Leitung zwischen
Rückspeiseeinheit und
Kommutierungsdrossel
vorhandene Spannung ist
eine Quelle von
Strahlungsemissionen.
Diese Kabel sollten so kurz
wie möglich gehalten
werden. (D. h. die
Kommutierungsdrossel
sollte so nah wie möglich
an der Rückspeiseeinheit
montiert werden.)
Erdsammel-
Verbindung der
schiene
Erdungsschiene zur
Montageplatte.
EMV-Filter*
Die eingehende
Versorgungserdung (PE) ist mit
einer einzelnen Erdsammelschiene
oder einer Erdungsklemme mit
niedriger Impedanz innerhalb des
Schaltschranks zu verbinden.
Diese sollte als eine gemeinsame
‚saubere' Erdverbindung für alle
Bauteile im Inneren des Schranks
verwendet werden.
* Bei Bedarf.
Unidrive M Netzwechselrichter Installationshandbuch
Ausgabenummer: 4
System-
Mechanische
Elektrische
auslegung
Installation
Installation
Komponenten für die
Rückspeiseeinheit
Herstellung der Schirmungs- und
Erdungsanschlüsse gemäß
Elektrische Installation.
300 mm
Kurzanleitung Optimierung Parameter
±Zwischenkreisverbindungen
Signal-
kabel
Externer
Regler
0V PE
Wenn 0V der Steuersignale
geerdet werden muss,
darf die nur an der Quelle
(Steuerung) erfolgen,
um die Einkopplung von
Störströmen in den 0V-Kreis
zu vermeiden.
Technische
Dimensionierung
Diagnose
Daten
der Komponenten
Die Zwischenkreisverbindung
zwischen Rückspeise- und
Motoreinheit führt eine hochfrequente
Gleichtaktspannung, die mit der
Ausgangsspannung eines
Standardumrichters vergleichbar ist.
Es muss ein geschirmtes Kabel
verwendet werden, dessen Schirmung
an eine separate Erdungsschiene
oder an eine Erdungsklemme mit
niedriger Impedanz innerhalb des
Schranks angeschlossen wird.
Verwenden Sie vieradriges Kabel,
um den Motor mit dem Umrichter
zu verbinden. Der Erdleiter im
Motorkabel muss direkt an die
Erdungsklemme des Umrichters
und Motors angeschlossen
werden. Er darf nicht direkt mit
der Erdsammelschiene
verbunden werden.
UL-
Informationen
