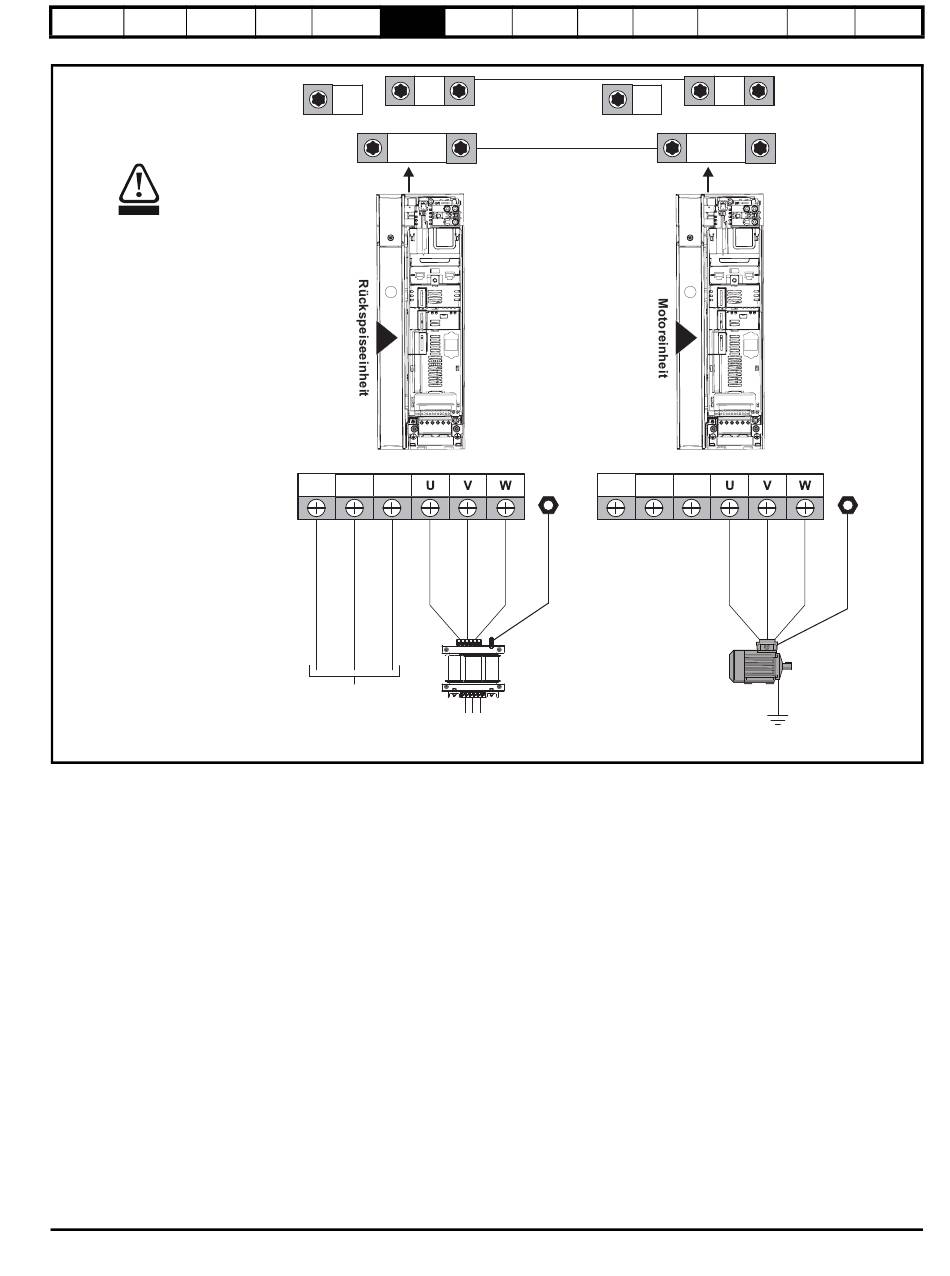

Abbildung 6-2 Leistungsanschlüsse Unidrive M, Baugröße 4
Das interne EMV-Filter muss bei allen
Umrichtern im Rückspeisesystem
(Motor- und Rückspeiseeinheiten)
ausgebaut werden.
VORSICHT
* Der Zwischenkreis mehrerer Umrichter kann mithilfe von vorgefertigten Sammelschienen (Artikelnummer: 3470-0061)
zusammengeschaltet werden, wobei eine Absicherung des DC-Zwischenkreises nicht erforderlich ist.
Siehe Abschnitt 6.1.2 Erdungsanschlüsse auf Seite 117.
Unidrive M Netzwechselrichter Installationshandbuch
Ausgabenummer: 4
System-
Mechanische
Elektrische
auslegung
Installation
Installation
+DC
BR
-DC
4
Netzanschlüsse
L1
L2
L3
L1, L2, L3
(Siehe Kapitel 4
Systemauslegung)
Kurzanleitung Optimierung Parameter
DC-Anschlüsse*
(Zwischenkreis an Motoreinheit(en))
PE
L1
Netzversorgung
Technische
Dimensionierung
Diagnose
Daten
der Komponenten
+DC
BR
-DC
4
Motoranschlüsse
L2
L3
Motor
Optionale
Erdverbindung
UL-
Informationen
PE
