12.3
Identifizieren einer
Fehlerabschaltung/Ursache einer
Fehlerabschaltung
Einige Fehlerabschaltungen enthalten nur einen
Fehlerabschaltungstext, während andere Fehlerabschaltungen einen
Fehlerabschaltungstext zusammen mit einer Sub-Fehlernummer
anzeigen, die dem Anwender zusätzliche Informationen zur
Fehlerabschaltung bieten.
Eine Fehlerabschaltung kann von einem Steuermodul oder vom
Leistungsmodul erzeugt werden. Die der Fehlerabschaltung
zugeordnete Sub-Fehlernummer wird in Tabelle 12-1 in der Syntax
xxyzz aufgeführt und hilft dabei, die Ursache der Fehlerabschaltung zu
ermitteln.
Tabelle 12-1 Fehlerabschaltungen mit einer xxyzz
Sub-Fehlernummer
Überspannung
OI AC
OI Bremse
PSU
Übertemp Inverter
Übertemp Leistung
Übertemp Steuerung
Die Ziffern xx lauten 00 bei einer Fehlerabschaltung, die vom
Steuermodul erzeugt wurde. Bei einem einzelnen Umrichter (der kein
Teil eines Umrichters mit mehreren Netzteilen ist), lässt sich die
Fehlerabschaltung dem Leistungsteil zuordnen, wenn xx den Wert 01
aufweist und alle führenden Nullen unterdrückt werden.
Die Ziffer y dient zur Identifizierung einer Fehlerabschaltung, die von
einem Gleichrichtermodul erzeugt wurde, das an ein
Wechselrichtermodul angeschlossen ist (wenn xx einen anderen Wert
als Null aufweist). Bei einer Fehlerabschaltung durch die
Steuerelektronik (xx ist gleich Null) ist die Ziffer y wichtig für die
Definition der Fehlerabschaltung. Anderenfalls weist die Ziffer y den
Wert Null auf.
Die Ziffern zz geben die Ursache für den Fehler an und werden in jeder
Beschreibung der Fehlerabschaltung genauer definiert.

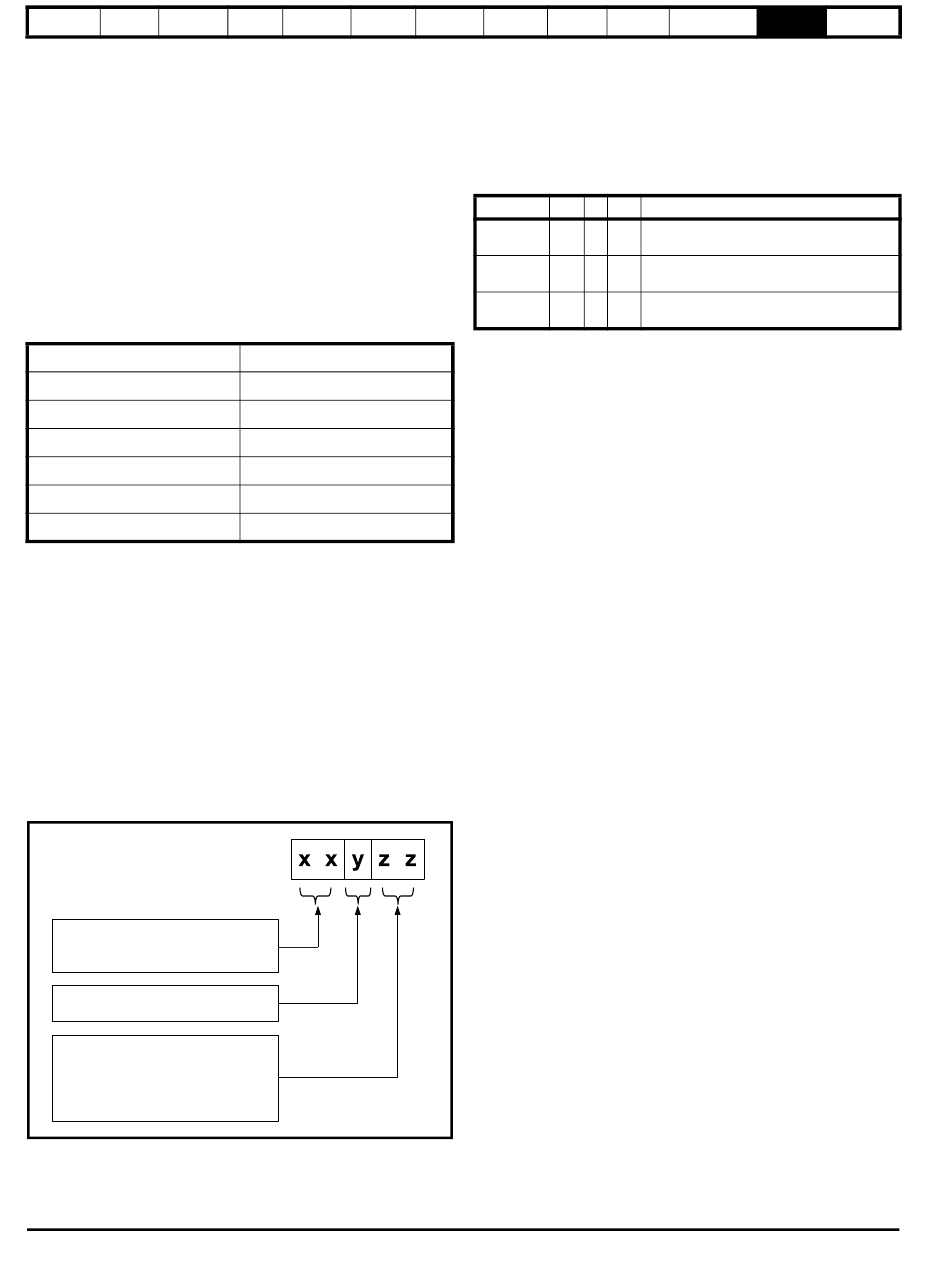

Abbildung 12-3 Schlüssel der Sub-Fehlernummern
00 -
Durch das Steuermodul erzeugt
01 -
Durch das Leistungmodul erzeugt
0
aufwärts - Kennzeichnet die Position
der Abschaltung
00
01
-
Grund der Fehlerabschaltung
.
.
07
324
System-
Mechanische
Elektrische
auslegung
Installation
Installation
Übertemp Zwischenkreis
Phasenausfall
Leistung Kommunikation
OI Snubber
Temp Rückmeldung
Leistung Daten
Kurzanleitung Optimierung
Parameter
Angenommen, der Umrichter wurde aufgrund eines Fehlers
abgeschaltet und die untere Zeile des Displays zeigt ‚Übertemp
Steuerung.2' an, kann mithilfe von Tabelle 12-2 der Fehlerabschaltung
wie folgt interpretiert werden: es ist eine Übertemperatur erfasst worden,
die Abschaltung wurde aufgrund eines Fehlers durch die
Steuerelektronik vorgenommen, und der Thermistor 2 auf der
Leiterplatine weist eine zu hohe Temperatur auf.
Tabelle 12-2 Sub-Fehlernummern
Quelle
xx
y
Steuer-
00
0
elektronik
Steuer-
00
0
elektronik
Steuer-
00
0
elektronik
Unidrive M Netzwechselrichter Installationshandbuch
Technische
Dimensionierung
Diagnose
Daten
der Komponenten
zz
Beschreibung
Thermistor 1 der Steuerplatine weist eine
01
zu hohe Temperatur auf
Thermistor 2 der Steuerplatine weist eine
02
zu hohe Temperatur auf
Thermistor 3 der Steuerplatine weist eine
03
zu hohe Temperatur auf
