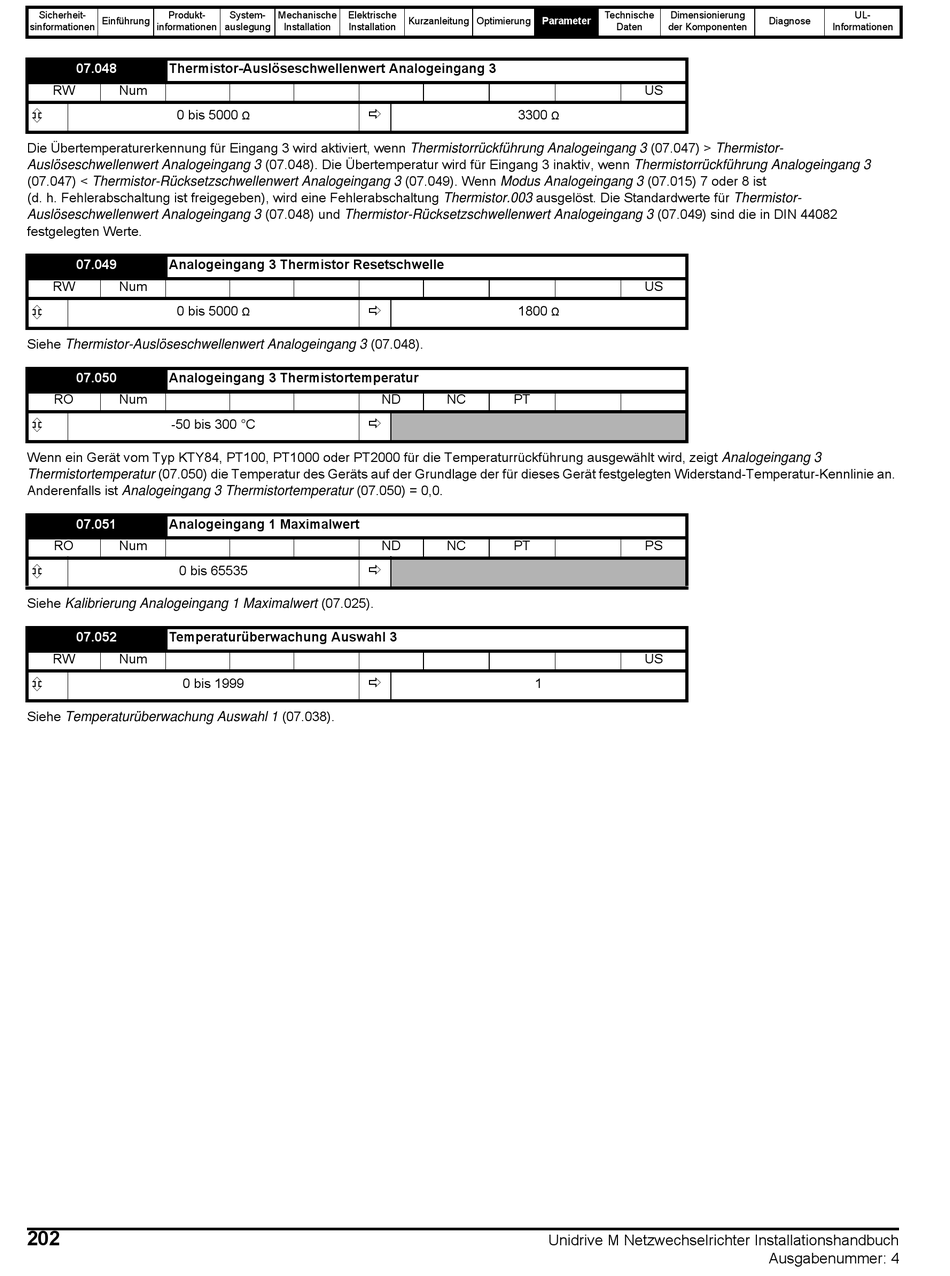

07.048
Thermistor-Auslöseschwellenwert Analogeingang 3
RW
Num
0 bis 5000
Die Übertemperaturerkennung für Eingang 3 wird aktiviert, wenn Thermistorrückführung Analogeingang 3 (07.047) > Thermistor-
Auslöseschwellenwert Analogeingang 3 (07.048). Die Übertemperatur wird für Eingang 3 inaktiv, wenn Thermistorrückführung Analogeingang 3
(07.047) < Thermistor-Rücksetzschwellenwert Analogeingang 3 (07.049). Wenn Modus Analogeingang 3 (07.015) 7 oder 8 ist
(d. h. Fehlerabschaltung ist freigegeben), wird eine Fehlerabschaltung Thermistor.003 ausgelöst. Die Standardwerte für Thermistor-
Auslöseschwellenwert Analogeingang 3 (07.048) und Thermistor-Rücksetzschwellenwert Analogeingang 3 (07.049) sind die in DIN 44082
festgelegten Werte.
07.049
Analogeingang 3 Thermistor Resetschwelle
RW
Num
0 bis 5000
Siehe Thermistor-Auslöseschwellenwert Analogeingang 3 (07.048).
07.050
Analogeingang 3 Thermistortemperatur
RO
Num
-50 bis 300 °C
Wenn ein Gerät vom Typ KTY84, PT100, PT1000 oder PT2000 für die Temperaturrückführung ausgewählt wird, zeigt Analogeingang 3
Thermistortemperatur (07.050) die Temperatur des Geräts auf der Grundlage der für dieses Gerät festgelegten Widerstand-Temperatur-Kennlinie an.
Anderenfalls ist Analogeingang 3 Thermistortemperatur (07.050) = 0,0.
07.051
Analogeingang 1 Maximalwert
RO
Num
0 bis 65535
Siehe Kalibrierung Analogeingang 1 Maximalwert (07.025).
07.052
Temperaturüberwachung Auswahl 3
RW
Num
0 bis 1999
Siehe Temperaturüberwachung Auswahl 1 (07.038).
