Strom- Und Erdungsanschlüsse; Motoranschlüsse (Siehe Abb. 1-5 Bis Abb. 1-6) - Nidec Commander C200 Schritt-Für-Schritt-Anleitung

DE
Strom- und Erdungsanschlüsse
Verwenden Sie bei der Anfertigung der Versorgungs- und Motoranschlüsse die in der Tabelle unter Schritt 4
aufgelisteten Kabel und Sicherungen.

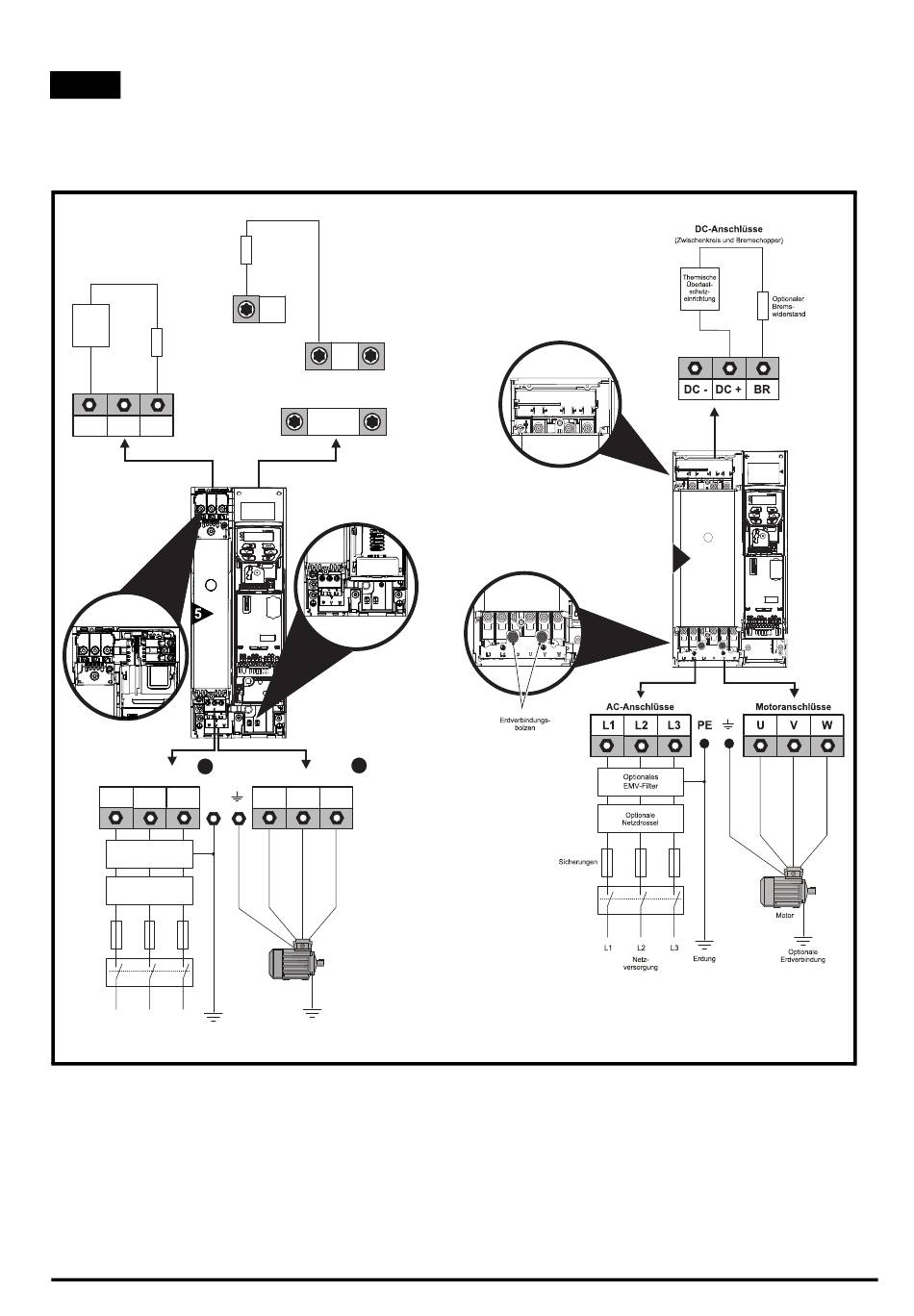

Figure 1-5 Baugröße 5 und 6– Strom- und Erdungsanschlüsse
Anschluss des Zwischenkreises und des Bremswiderstands
Optionaler
Bremswiderstand
am Kühlkörper
Thermische
Überlast-
schutz-
einrichtung Optionaler
externer Brems-
widerstand
DC +
DC - BR
1
AC-Anschlüsse
L1 L2 L3 PE
Optionales
EMV-Filter
Optionale
Netzdrossel
Sicherungen
L1 L2 L3
Erdung
Netz-
versorgung
Der obere Klemmenblock (1) wird für die Netzversorgung verwendet.
Der untere Klemmenblock (2) wird für den Motoranschluss verwendet.
Bei Umrichtern der Baugröße 5 wird die Erdung von Netz- und Motoranschluss durch die M5-
Erdungsbolzen neben den Netzanschlussklemmen vorgenommen.
Bei Umrichtern der Baugröße 6 wird die Erdung von Netz- und Motoranschluss durch die M6-
Erdungsbolzen vorgenommen, die sich über den Netz- und Motoranschlussklemmen befinden.
Commander C200/C300 Step By Step Guide
BR
+DC
-DC
2
Motoranschlüsse
U V W
Motor
Optionale
Erdverbindung
