Legende
Master . . . . . 6-poliger MASTER-Anschluss (siehe
JP1 . . . . . . . . Jumper zur Auswahl des Ausgangssignal-Pegels am MULTI-Stecker (siehe
JP2 - JP8 . . . . Jumper zur Konfiguration von Pin B40 und B42 des MULTI-Steckers (siehe
JP10+JP12 . . Jumper zum Festlegen, wie die maximale Ausgangsspannung von 10 V an den
analogen Ausgängen ANALOG OUT1 und ANALOG OUT2 am MULTI-Stecker erzeugt
wird (siehe
JP17+JP18 . . Jumper zur binären Festlegung der Stapeladresse, d.h. zur elektrischen Anpassung
der Karte an die Position der Karte im Stapel (siehe
®

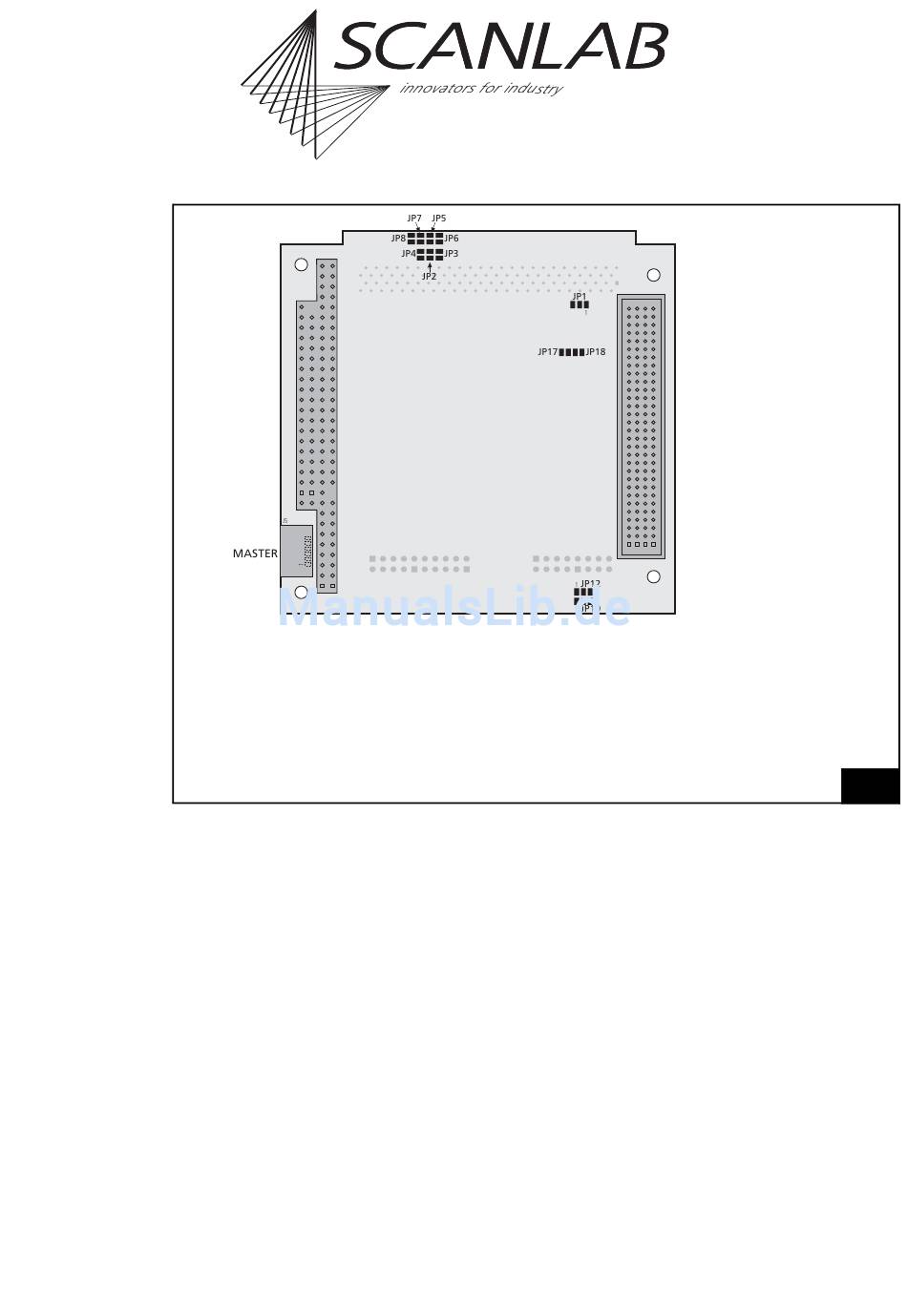

Layout der RTC
5 PC/104-Plus-Karte (Rückseite)
®
®
RTC
5 PCI-Karte, RTC
5 PCI-Express-Karte, RTC
Rev. 1.10 d
®
15 Anhang A: Die RTC
5 PC/104-Plus-Karte
"Master/Slave-Synchronisation", Seite
Seite
651)
®
5 PC/104-Plus-Karte, RTC
Seite
650)
®
5 PCIe/104-Karte
645)
Seite
652)
Seite
652)
65
644
