7.3.4 Bildfeldkorrektur und Korrek-
turtabellen
Bildfeldverzerrung
Lenkt man einen Laserstrahl mit einem Zwei-Spiegel-
System in einer Ebene ab, so treten die drei folgenden
Effekte auf:
(1) Die Anordnung der Spiegel führt zu einer Verzer-
rung des Bildfelds, die in
Der Grund dafür ist, dass die Strecke, die der
Strahl zwischen Spiegel 1 und Bildfeld zurücklegt,
von den Scanwinkeln der beiden Spiegel
abhängt.
(2) Die in Folge der Spiegelbewegung auf dem Bild-
feld abgefahrene Strecke ist nicht direkt proporti-
onal zum Scanwinkel, sondern zum Tangens des
Scanwinkels. Daher ist auch die Scangeschwin-
digkeit des Laserstrahls auf dem Bildfeld nicht
direkt proportional zur Winkelgeschwindigkeit
des jeweiligen Galvanometerscanners.
(3) Fokussiert man den Laserstrahl nach der
Ablenkung durch beide Spiegel mit Hilfe einer
einfachen Linse, so liegt der Strahlfokus auf einer
Kugelfläche. In einer planen Bildfeldebene erhält
man daher unterschiedliche Spot-Durchmesser.

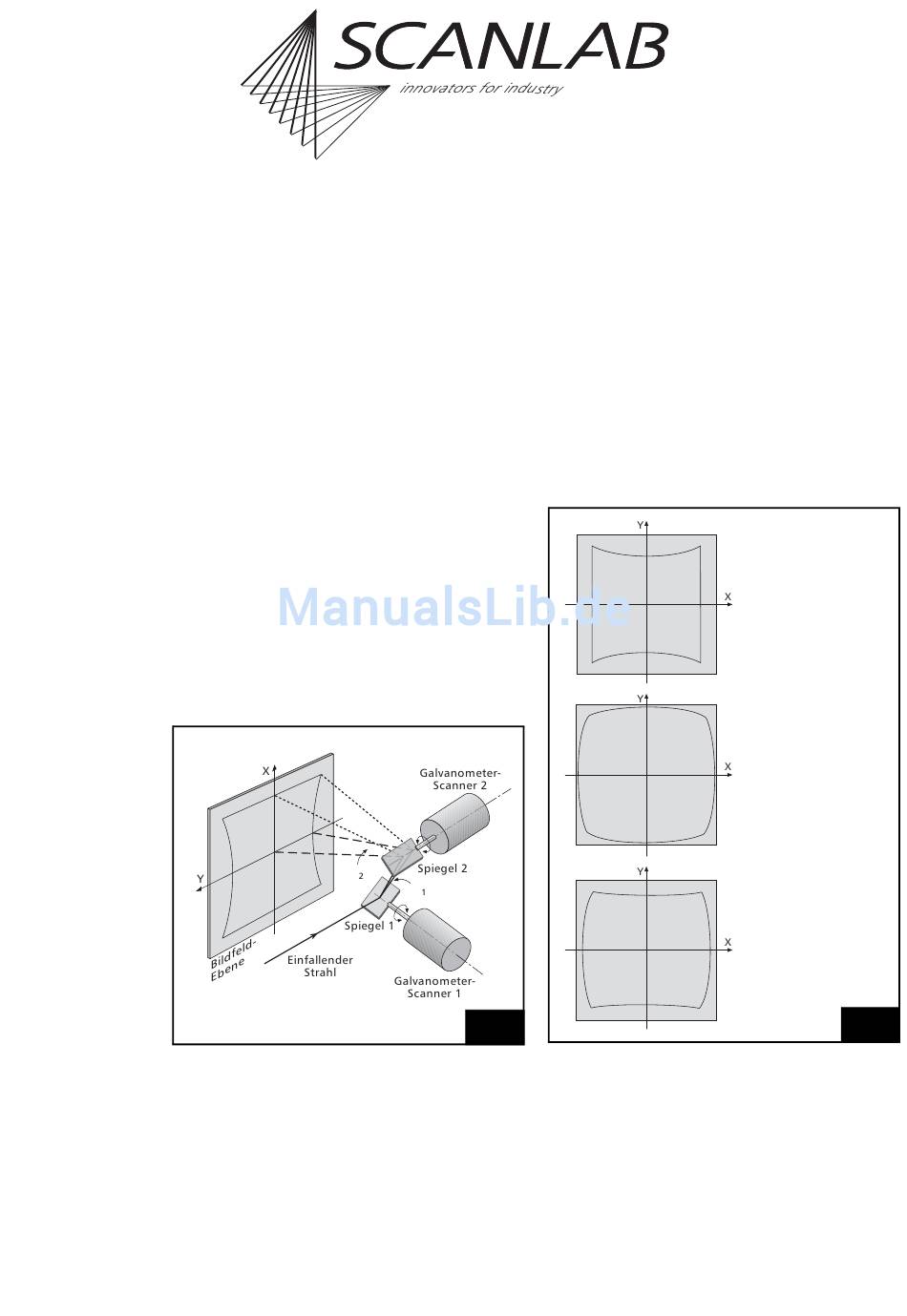

Bildfeldverzerrung bei der Ablenkung eines Strahls in einem Zwei-
Spiegel-System
®
®
RTC
5 PCI-Karte, RTC
5 PCI-Express-Karte, RTC
Rev. 1.10 d
7 Grundlegende Funktionen zur Scan-Kopf- und Lasersteuerung
Abb. 48
dargestellt ist.
F
F
48
®
5 PC/104-Plus-Karte, RTC
Die beiden letzteren Effekte können vermieden
werden, wenn zur Fokussierung des Strahls ein
F-Theta-Objektiv eingesetzt wird:
• Man erreicht zum einen eine direkte Proportiona-
lität zwischen dem Scanwinkel und der
gescannten Strecke auf dem Bildfeld.
• Zum anderen liegt die Fokusfläche des F-Theta-
Objektivs in einer Ebene.
Das F-Theta-Objektiv bewirkt jedoch eine "tonnen-
förmige" Verzerrung des Bildfelds. Diese Verzerrung
wird von der kissenförmigen Verzerrung, bedingt
durch die Anordnung der Spiegel, überlagert, was zu
einer "tonnen-kissenförmigen" Verzerrung des Bild-
felds führt (siehe
Abb.
49).
Bildfeldverzerrung, bedingt durch die Anordnung der Spiegel und
durch das F-Theta-Objektiv
®
5 PCIe/104-Karte
kissenförmige
Bildfeldverzerrung,
bedingt durch die
Anordnung der Spiegel
tonnenförmige
Bildverzerrung, bedingt
durch das F-Theta-Objektiv
resultierende
tonnen-kissenförmige
Bildverzerrung
49
