Verzögerter

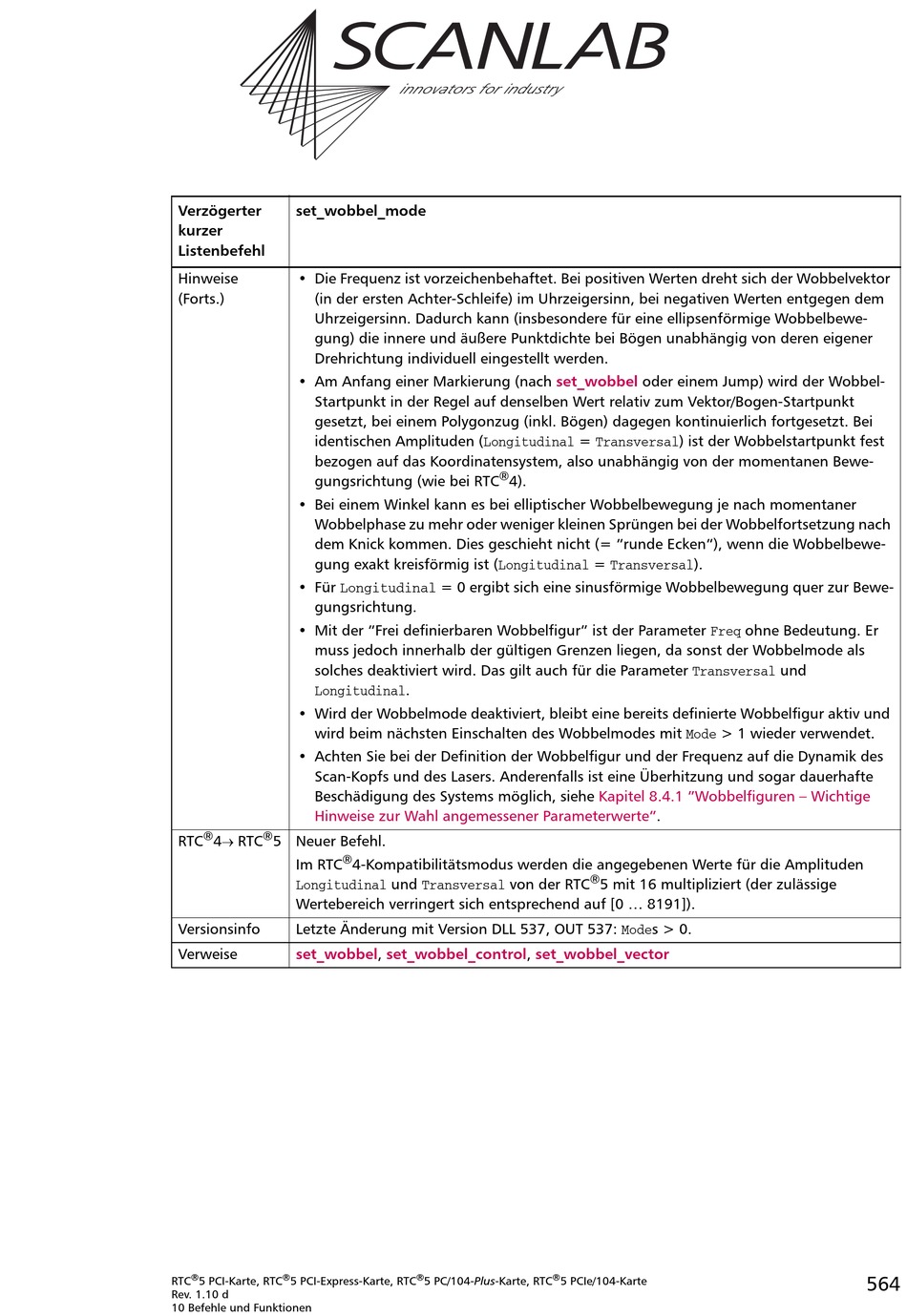

set_wobbel_mode
kurzer
Listenbefehl
Hinweise
• Die Frequenz ist vorzeichenbehaftet. Bei positiven Werten dreht sich der Wobbelvektor
(Forts.)
(in der ersten Achter-Schleife) im Uhrzeigersinn, bei negativen Werten entgegen dem
Uhrzeigersinn. Dadurch kann (insbesondere für eine ellipsenförmige Wobbelbewe-
gung) die innere und äußere Punktdichte bei Bögen unabhängig von deren eigener
Drehrichtung individuell eingestellt werden.
• Am Anfang einer Markierung (nach
Startpunkt in der Regel auf denselben Wert relativ zum Vektor/Bogen-Startpunkt
gesetzt, bei einem Polygonzug (inkl. Bögen) dagegen kontinuierlich fortgesetzt. Bei
identischen Amplituden (Longitudinal = Transversal) ist der Wobbelstartpunkt fest
bezogen auf das Koordinatensystem, also unabhängig von der momentanen Bewe-
gungsrichtung (wie bei RTC
• Bei einem Winkel kann es bei elliptischer Wobbelbewegung je nach momentaner
Wobbelphase zu mehr oder weniger kleinen Sprüngen bei der Wobbelfortsetzung nach
dem Knick kommen. Dies geschieht nicht (= "runde Ecken"), wenn die Wobbelbewe-
gung exakt kreisförmig ist (Longitudinal = Transversal).
• Für Longitudinal = 0 ergibt sich eine sinusförmige Wobbelbewegung quer zur Bewe-
gungsrichtung.
• Mit der "Frei definierbaren Wobbelfigur" ist der Parameter Freq ohne Bedeutung. Er
muss jedoch innerhalb der gültigen Grenzen liegen, da sonst der Wobbelmode als
solches deaktiviert wird. Das gilt auch für die Parameter Transversal und
Longitudinal.
• Wird der Wobbelmode deaktiviert, bleibt eine bereits definierte Wobbelfigur aktiv und
wird beim nächsten Einschalten des Wobbelmodes mit Mode > 1 wieder verwendet.
• Achten Sie bei der Definition der Wobbelfigur und der Frequenz auf die Dynamik des
Scan-Kopfs und des Lasers. Anderenfalls ist eine Überhitzung und sogar dauerhafte
Beschädigung des Systems möglich, siehe
Hinweise zur Wahl angemessener
®
®
RTC
4 RTC
5 Neuer Befehl.
®
Im RTC
Longitudinal und Transversal von der RTC
Wertebereich verringert sich entsprechend auf [0 ... 8191]).
Versionsinfo
Letzte Änderung mit Version DLL 537, OUT 537: Modes > 0.
Verweise
set_wobbel, set_wobbel_control,
®
®
RTC
5 PCI-Karte, RTC
5 PCI-Express-Karte, RTC
Rev. 1.10 d
10 Befehle und Funktionen
®
4).
4-Kompatibilitätsmodus werden die angegebenen Werte für die Amplituden
®
5 PC/104-Plus-Karte, RTC
set_wobbel
oder einem Jump) wird der Wobbel-
Kapitel 8.4.1 "Wobbelfiguren – Wichtige
Parameterwerte".
®
5 mit 16 multipliziert (der zulässige
set_wobbel_vector
®
5 PCIe/104-Karte
564
