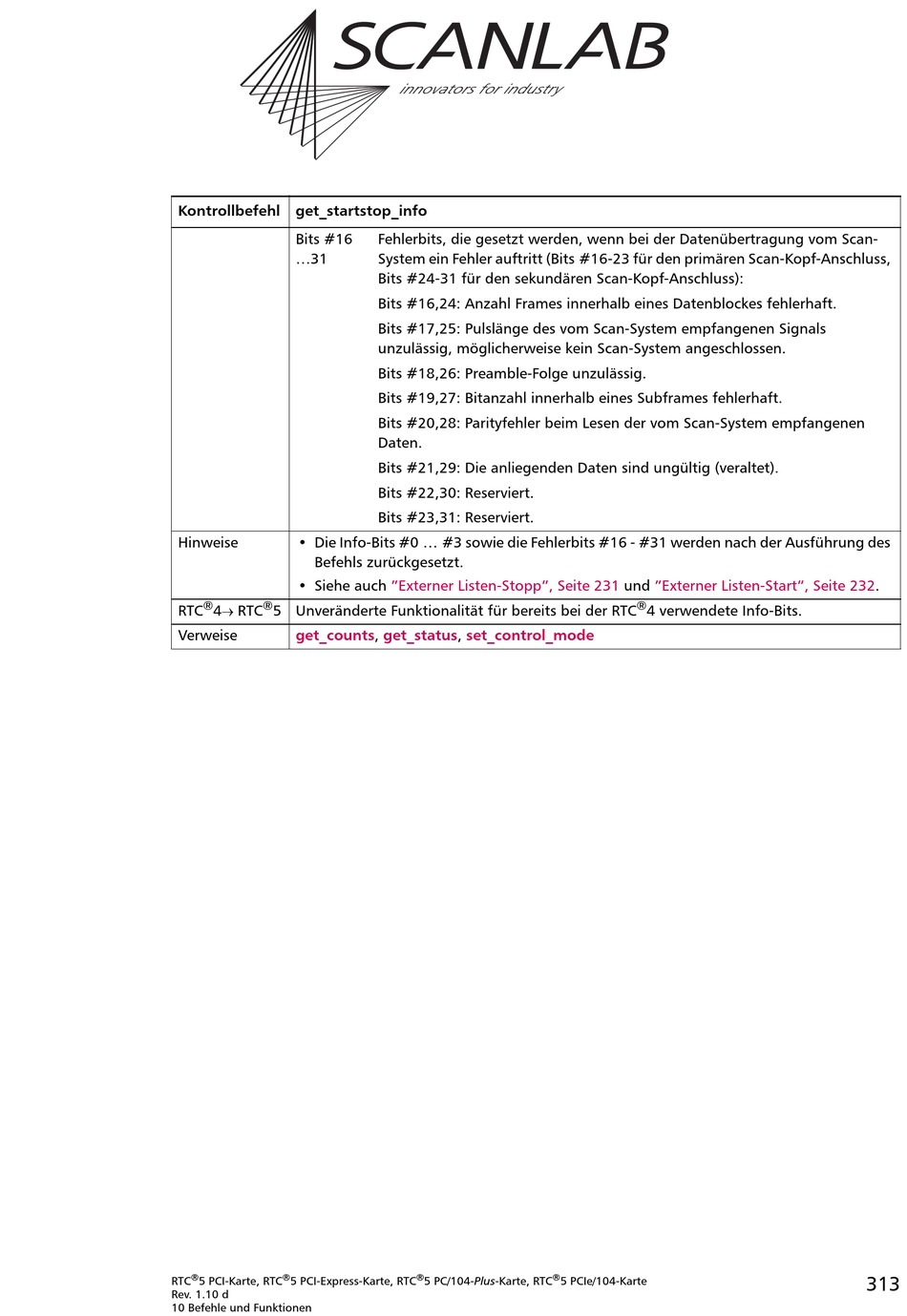

Kontrollbefehl get_startstop_info
Bits #16
...31
Hinweise
• Die Info-Bits #0 ... #3 sowie die Fehlerbits #16 - #31 werden nach der Ausführung des
Befehls zurückgesetzt.
• Siehe auch
®
®
RTC
4 RTC
5 Unveränderte Funktionalität für bereits bei der RTC
Verweise
get_counts, get_status,
®
®
RTC
5 PCI-Karte, RTC
5 PCI-Express-Karte, RTC
Rev. 1.10 d
10 Befehle und Funktionen
Fehlerbits, die gesetzt werden, wenn bei der Datenübertragung vom Scan-
System ein Fehler auftritt (Bits #16-23 für den primären Scan-Kopf-Anschluss,
Bits #24-31 für den sekundären Scan-Kopf-Anschluss):
Bits #16,24: Anzahl Frames innerhalb eines Datenblockes fehlerhaft.
Bits #17,25: Pulslänge des vom Scan-System empfangenen Signals
unzulässig, möglicherweise kein Scan-System angeschlossen.
Bits #18,26: Preamble-Folge unzulässig.
Bits #19,27: Bitanzahl innerhalb eines Subframes fehlerhaft.
Bits #20,28: Parityfehler beim Lesen der vom Scan-System empfangenen
Daten.
Bits #21,29: Die anliegenden Daten sind ungültig (veraltet).
Bits #22,30: Reserviert.
Bits #23,31: Reserviert.
"Externer Listen-Stopp", Seite 231
set_control_mode
®
5 PC/104-Plus-Karte, RTC
und
"Externer Listen-Start", Seite
®
4 verwendete Info-Bits.
®
5 PCIe/104-Karte
232.
313
