7.2.4 Sky-Writing

Für Anwendungen mit extremen Genauigkeitsanfor-
derungen kann bei der RTC
Writing aktiviert werden. Dadurch wird jeder Mark-
Vektor exakt und mit – über die volle Vektorlänge –
konstanter Markiergeschwindigkeit ausgeführt.
Bei aktiviertem Sky-Writing führt die RTC
Markierbefehlen vor und nach den auszuführenden
Vektoren oder Bögen automatisch nicht-zu-markie-
rende Sky-Writing-Scan-Bewegungen aus (siehe

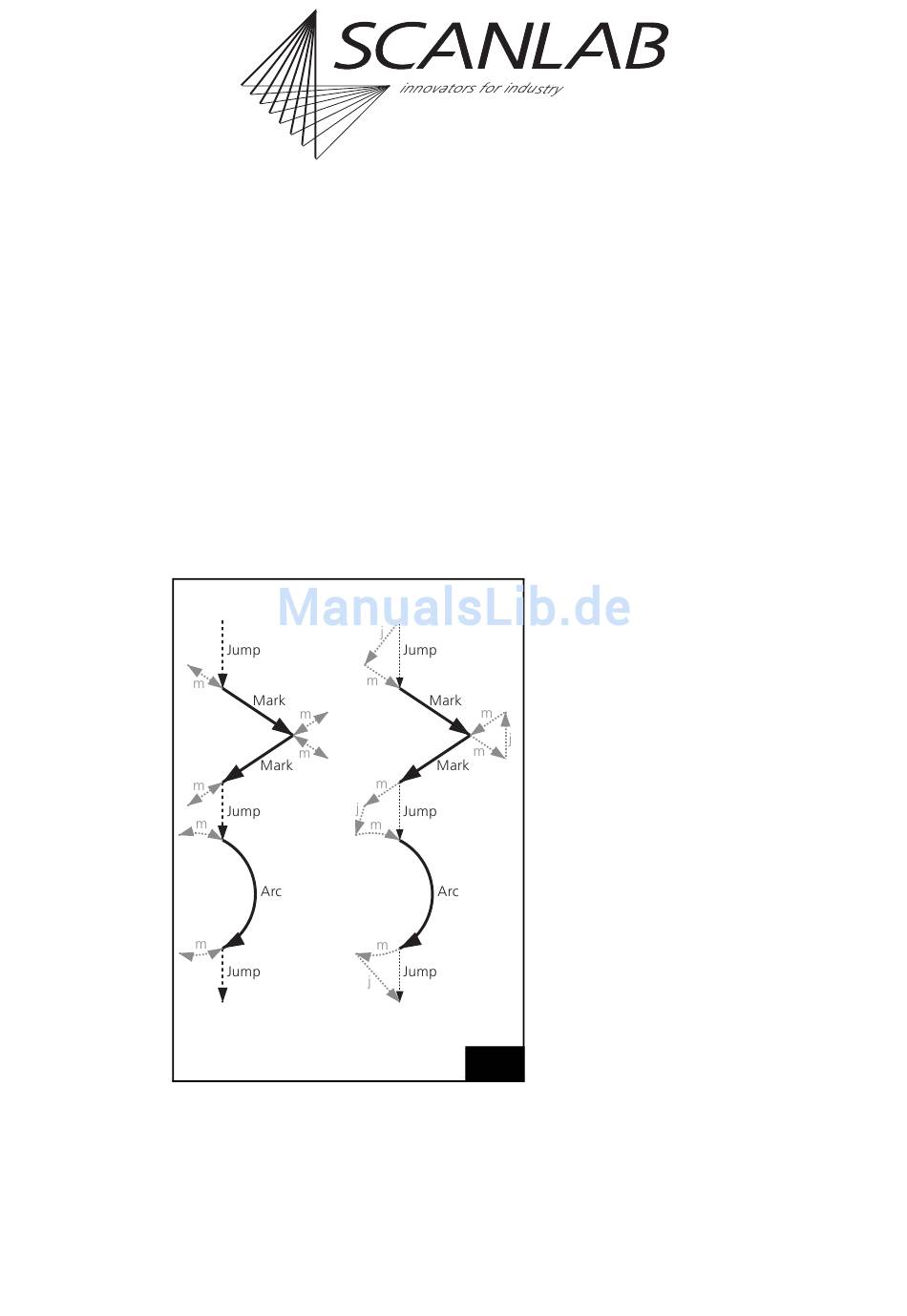

Abb. 43). Über die Parameter der Sky-Writing-Befehle
können sowohl die Länge dieser Vor- und Nachlauf-
bewegungen, als auch die Synchronisation zwischen
Scan-Bewegung und Laser-Steuerung eingestellt
werden.
Sky-Writing kann im Modus 1, 2 oder 3 aktiviert
werden.
Sky-Writing-Modus 1
Legende
m mit Markiergeschwindigkeit
j mit Sprunggeschwindigkeit
Sky-Writing-Bewegungen (grau)
(für Sky-Writing-Modus 3 siehe auch
® ®
RTC 5 PCI-Karte, RTC 5 PCI-Express-Karte, RTC
Rev. 1.10 d
7 Grundlegende Funktionen zur Scan-Kopf- und Lasersteuerung
®
5 das sogenannte Sky-
®
5 bei
Sky-Writing-Modus 2/3
43
Abb. 44)
®
5 PC/104-Plus-Karte, RTC

Modus 1

Im Sky-Writing-Modus 1 führt die RTC
Markiervektor (oder Bogen) – unabhängig von den
vorausgehenden und nachfolgenden Befehlen – die
folgenden Sky-Writing-Bewegungen aus:
• In der Vorlaufphase wird dem Vektor (oder
Bogen) eine Ausholbewegung der Galvanometer-
scanner mit Markiergeschwindigkeit vorange-
stellt (siehe Abb. 43): Die Scanner fahren eine
kurze Strecke parallel zum Vektor (bzw. in Verlän-
gerung des Bogens) zunächst in entgegenge-
setzter Richtung vom Anfangspunkt weg und
anschließend wieder bis zum Anfangspunkt
zurück.
• Nach Abarbeitung des Vektors (oder Bogens) mit
Markiergeschwindigkeit wird dem Vektor (oder
Bogen) in der Nachlaufphase eine kurze
Abbrems- und Rücklaufbewegung der Scanner
(mit Markiergeschwindigkeit) angefügt.
Sky-Writing-Modus 1 kann mit den Befehlen
set_sky_writing_para oder
mit den entsprechenden Listenbefehlen aktiviert (und
auch wieder deaktiviert) werden.
Außer auf Para-Befehle wirkt sich ein aktivierter Sky-
Writing-Modus 1 auf alle Mark-, Arc- und Ellipse-
Befehle (auch auf zeitbemessene Befehle und 3D-
Befehle) aus. Bei der Ausführung von Para-Befehlen
(z. B. bei aktivierter vektorkontrollierter Lasersteu-
erung, siehe Seite 163) und bei der Ausführung von
Mikrovektor-Befehlen (siehe
Writing-Modus 1 dagegen nicht berücksichtigt (aber
auch nicht deaktiviert).
®
5 PCIe/104-Karte
®
5 bei jedem
set_sky_writing bzw.
Seite 215) wird Sky-
