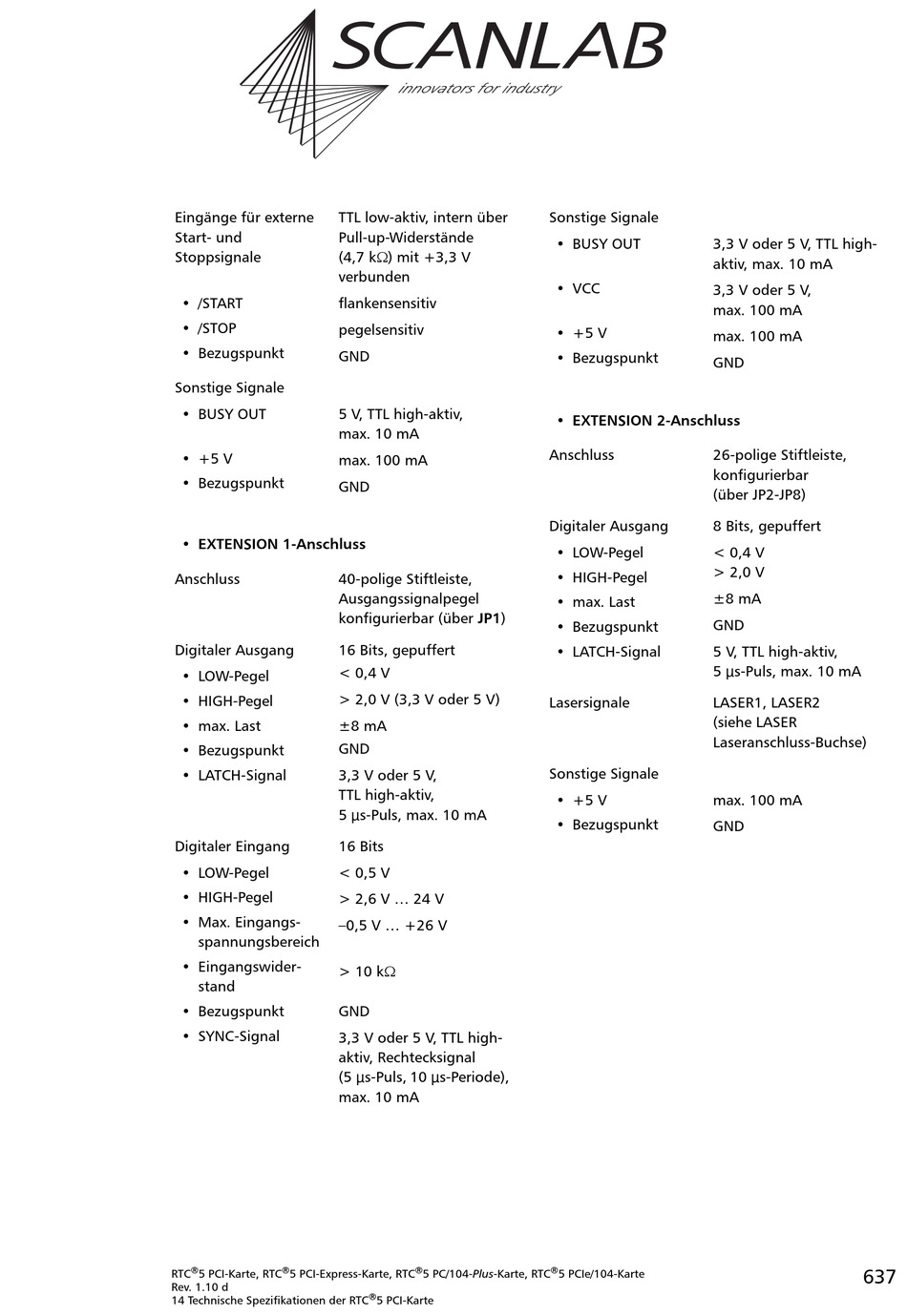

Eingänge für externe
TTL low-aktiv, intern über
Start- und
Pull-up-Widerstände
Stoppsignale
(4,7 k) mit +3,3 V
verbunden
• /START
flankensensitiv
• /STOP
pegelsensitiv
• Bezugspunkt
GND
Sonstige Signale
• BUSY OUT
5 V, TTL high-aktiv,
max. 10 mA
• +5 V
max. 100 mA
• Bezugspunkt
GND
• EXTENSION 1-Anschluss
Anschluss
40-polige Stiftleiste,
Ausgangssignalpegel
konfigurierbar (über JP1)
Digitaler Ausgang
16 Bits, gepuffert
< 0,4 V
• LOW-Pegel
> 2,0 V (3,3 V oder 5 V)
• HIGH-Pegel
• max. Last
±8 mA
GND
• Bezugspunkt
• LATCH-Signal
3,3 V oder 5 V,
TTL high-aktiv,
5 µs-Puls, max. 10 mA
Digitaler Eingang
16 Bits
• LOW-Pegel
< 0,5 V
• HIGH-Pegel
> 2,6 V ... 24 V
• Max. Eingangs-
–0,5 V ... +26 V
spannungsbereich
• Eingangswider-
> 10 k
stand
• Bezugspunkt
GND
• SYNC-Signal
3,3 V oder 5 V, TTL high-
aktiv, Rechtecksignal
(5 µs-Puls, 10 µs-Periode),
max. 10 mA
®
®
RTC
5 PCI-Karte, RTC
5 PCI-Express-Karte, RTC
Rev. 1.10 d
14 Technische Spezifikationen der RTC
®
5 PC/104-Plus-Karte, RTC
®
5 PCI-Karte
Sonstige Signale
• BUSY OUT
3,3 V oder 5 V, TTL high-
aktiv, max. 10 mA
• VCC
3,3 V oder 5 V,
max. 100 mA
• +5 V
max. 100 mA
• Bezugspunkt
GND
• EXTENSION 2-Anschluss
Anschluss
26-polige Stiftleiste,
konfigurierbar
(über JP2-JP8)
Digitaler Ausgang
8 Bits, gepuffert
• LOW-Pegel
< 0,4 V
> 2,0 V
• HIGH-Pegel
±8 mA
• max. Last
GND
• Bezugspunkt
• LATCH-Signal
5 V, TTL high-aktiv,
5 µs-Puls, max. 10 mA
Lasersignale
LASER1, LASER2
(siehe LASER
Laseranschluss-Buchse)
Sonstige Signale
• +5 V
max. 100 mA
• Bezugspunkt
GND
®
5 PCIe/104-Karte
