Normaler

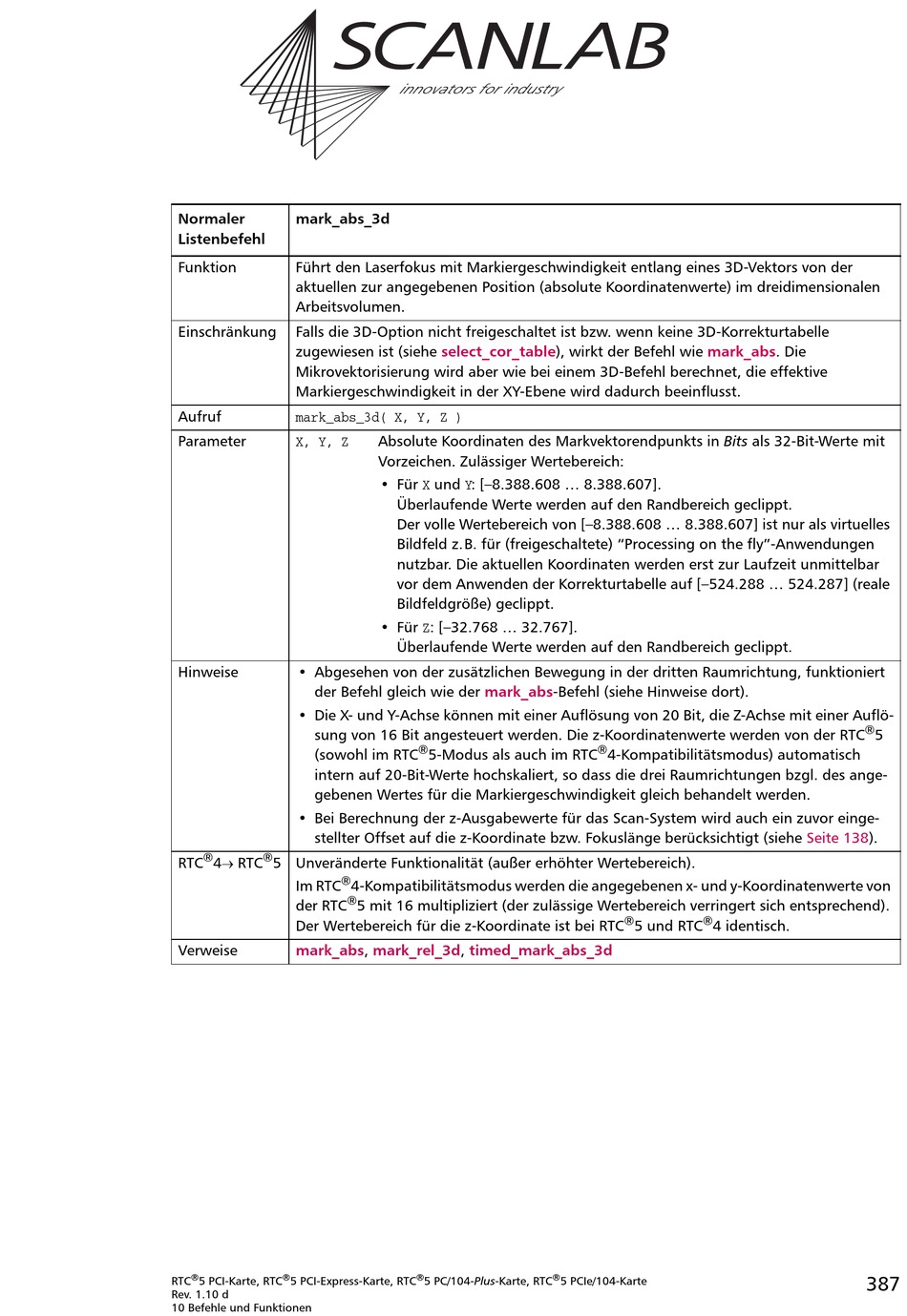

mark_abs_3d

Listenbefehl
Funktion
Führt den Laserfokus mit Markiergeschwindigkeit entlang eines 3D-Vektors von der
aktuellen zur angegebenen Position (absolute Koordinatenwerte) im dreidimensionalen
Arbeitsvolumen.
Einschränkung
Falls die 3D-Option nicht freigeschaltet ist bzw. wenn keine 3D-Korrekturtabelle
zugewiesen ist (siehe select_cor_table), wirkt der Befehl wie mark_abs. Die
Mikrovektorisierung wird aber wie bei einem 3D-Befehl berechnet, die effektive
Markiergeschwindigkeit in der XY-Ebene wird dadurch beeinflusst.
Aufruf
mark_abs_3d( X, Y, Z )
Parameter
X, Y, Z
Hinweise
• Abgesehen von der zusätzlichen Bewegung in der dritten Raumrichtung, funktioniert
der Befehl gleich wie der mark_abs-Befehl (siehe Hinweise dort).
• Die X- und Y-Achse können mit einer Auflösung von 20 Bit, die Z-Achse mit einer Auflö-
sung von 16 Bit angesteuert werden. Die z-Koordinatenwerte werden von der RTC
(sowohl im RTC
intern auf 20-Bit-Werte hochskaliert, so dass die drei Raumrichtungen bzgl. des ange-
gebenen Wertes für die Markiergeschwindigkeit gleich behandelt werden.
• Bei Berechnung der z-Ausgabewerte für das Scan-System wird auch ein zuvor einge-
stellter Offset auf die z-Koordinate bzw. Fokuslänge berücksichtigt (siehe
®
®
RTC
4 RTC
5 Unveränderte Funktionalität (außer erhöhter Wertebereich).
®
Im RTC
der RTC
Der Wertebereich für die z-Koordinate ist bei RTC
Verweise
mark_abs, mark_rel_3d,
®
®
RTC
5 PCI-Karte, RTC
5 PCI-Express-Karte, RTC
Rev. 1.10 d
10 Befehle und Funktionen
Absolute Koordinaten des Markvektorendpunkts in Bits als 32-Bit-Werte mit
Vorzeichen. Zulässiger Wertebereich:
• Für X und Y: [–8.388.608 ... 8.388.607].
Überlaufende Werte werden auf den Randbereich geclippt.
Der volle Wertebereich von [–8.388.608 ... 8.388.607] ist nur als virtuelles
Bildfeld z.B. für (freigeschaltete) "Processing on the fly"-Anwendungen
nutzbar. Die aktuellen Koordinaten werden erst zur Laufzeit unmittelbar
vor dem Anwenden der Korrekturtabelle auf [–524.288 ... 524.287] (reale
Bildfeldgröße) geclippt.
• Für Z: [–32.768 ... 32.767].
Überlaufende Werte werden auf den Randbereich geclippt.
®
5-Modus als auch im RTC
4-Kompatibilitätsmodus werden die angegebenen x- und y-Koordinatenwerte von
®
5 mit 16 multipliziert (der zulässige Wertebereich verringert sich entsprechend).
timed_mark_abs_3d
®
5 PC/104-Plus-Karte, RTC
®
4-Kompatibilitätsmodus) automatisch
®
®
5 und RTC
4 identisch.
®
5 PCIe/104-Karte
®
5
Seite
138).
387
