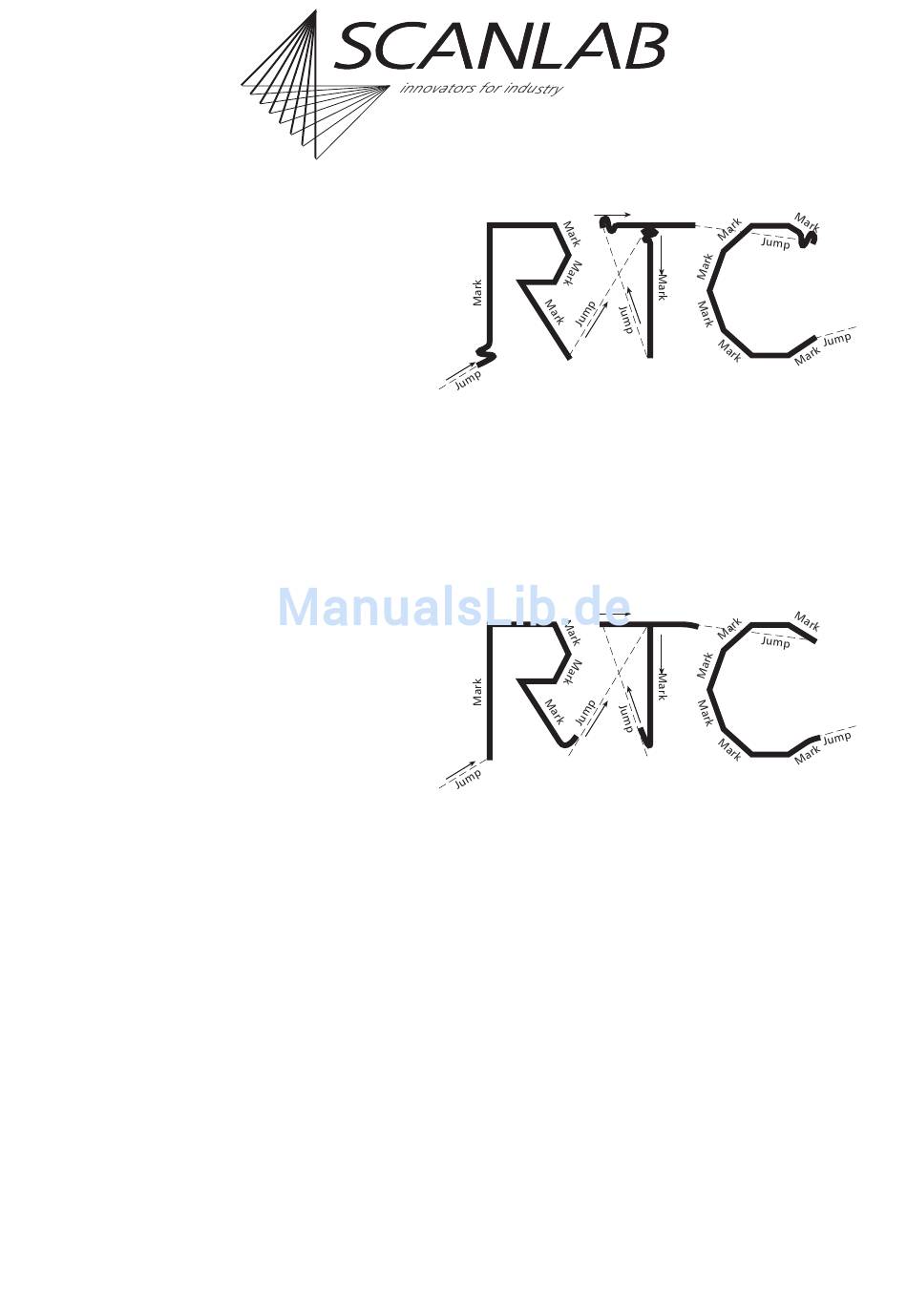

Jump-Delay zu kurz
Der auf einen Jump-Befehl
folgende Vektor wird schon
während der notwendigen
Einschwingzeit der Spiegel um
den Endpunkt des Sprungvektors
markiert.
Ein Einlauf oder Überschwinger
wird sichtbar.
Jump-Delay zu lang
Ein zu lang gewähltes Jump-
Delay wirkt sich nicht negativ auf
das sichtbare Scan-Ergebnis aus,
führt aber zu einer überhöhten
Markierungszeit.
Mark-Delay zu kurz
Das Abfahren eines Vektors wird
gestartet, bevor die Spiegel die
Endposition des vorangehenden
Mark-Vektors erreicht haben.
Der Mark-Vektor wird am Ende in
Richtung des folgenden Vektors
"abgebogen".
Mark-Delay zu lang
Ist das Mark-Delay zu lang, hat
dies keine negativen Auswir-
kungen auf die Qualität der
Markierung. Die Markierungszeit
erhöht sich jedoch.
®
®
RTC
5 PCI-Karte, RTC
5 PCI-Express-Karte, RTC
Rev. 1.10 d
7 Grundlegende Funktionen zur Scan-Kopf- und Lasersteuerung
Mark
Mark
Mark
Mark
®
®
5 PC/104-Plus-Karte, RTC
5 PCIe/104-Karte
Mark
Mark
Mark
Mark
Mark
Mark
122
