15.2 Layout und Schnittstellen
15.2.1 Stecker- und Jumperpositi-
onen
Legende
SCANHEADS . . primärer und sekundärer Scan-Kopf-Anschluss (20-poliger Wannenstecker, 2-reihig,
2.54 mm Pitch, Pinbelegung
onal aktiviert
LASER . . . . . . . Laseranschluss, sowie digitale und analoge Ausgänge (16-poliger Wannenstecker, 2-reihig,
2.54 mm Pitch, Pinbelegung
MULTI . . . . . . . Multifunktionsstecker mit einem 16 Bit-Digital-Eingang, einem 16 Bit-Digital-Ausgang,
einem 8-Bit-Digital-Ausgang, Encoder-Eingängen für "Processing on the fly"-Anwen-
dungen, etc. (100-poliger Wannenstecker, 2-reihig, 1.27 mm Pitch, Pinbelegung
PCI . . . . . . . . . PC/104-Plus PCI-Bus (120-polige Buchse, 4-reihig, 2 mm Pitch, siehe
ISA . . . . . . . . . PC/104 Standard 8-Bit-ISA-Bus und 16-Bit-ISA-Bus (104-polige Buchse, 32 x 2 + 20 x 2 Pins,
2.54 mm Pitch, siehe
SLAVE . . . . . . . 6-poliger SLAVE-Anschluss (siehe
JP19 . . . . . . . . Jumper zum Festlegen, ob die +5 V-Spannungsversorgung der Karte über den PCI- oder
über den ISA-Bus erfolgt (siehe
Layout und Abmessungen der RTC
®
®
RTC
5 PCI-Karte, RTC
5 PCI-Express-Karte, RTC
Rev. 1.10 d
®
15 Anhang A: Die RTC
5 PC/104-Plus-Karte
Seite
645); der sekundäre Scan-Kopf-Anschluss ist nur opti-
Seite
646)
Seite
645)
"Master/Slave-Synchronisation", Seite
Seite
®

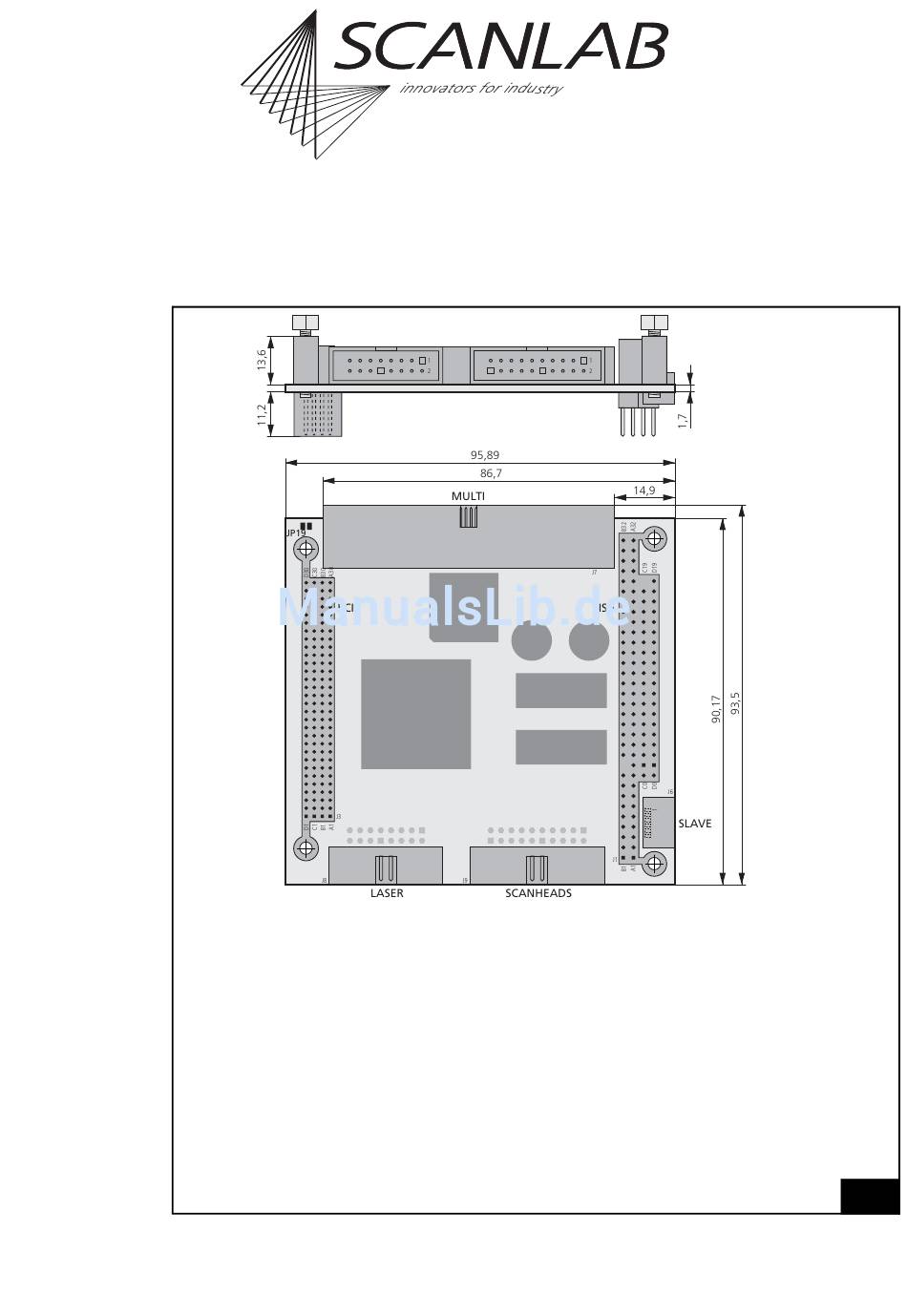

5 PC/104-Plus-Karte (oben: Seitenansicht; unten: Vorderseite)
®
5 PC/104-Plus-Karte, RTC
Abb. 64
und
Abb. 65
zeigen die Positionen der
Anschlüsse und Jumper auf der Vorderseite und Rück-
®
seite der RTC
5 PC/104-Plus-Karte. Alle Anschlüsse
und Jumpereinstellungen werden in den folgenden
Abschnitten beschrieben.
651)
®
5 PCIe/104-Karte
Seite
646)
Seite
645)
645)
64
643
